| Kích thước bàn máy | 4000 mm × 1250 mm |
| Tốc độ trục chính tối đa | 26000 mm-1 (rpm) |
| Kích thước phôi tối đa theo chiều | 4000 mm × 1600 mm × 500 mm |
| Đầu ra trục chính | 45 kW (giá trị tiếp theo) |
Trung tâm gia công 5 trục

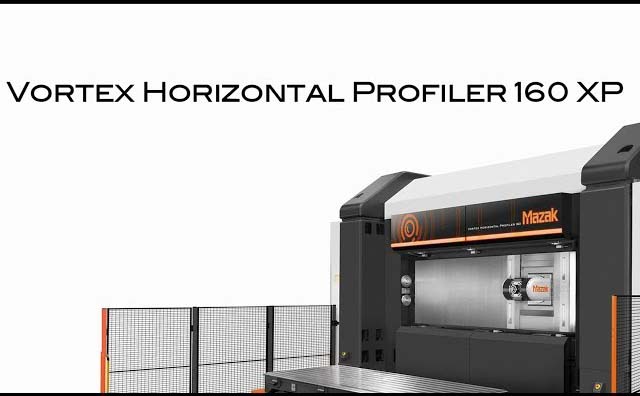

VORTEX HORIZONTAL PROFILER
Các trung tâm chế biến ngang được điều khiển đồng thời 5 trục, lý tưởng cho các bộ phận nhôm lớn trong ngành hàng không vũ trụ
- Các cấu trúc hộp tích hợp các cơ sở, cột, và bàn và nhiệt đối xứng trục chính / cột xây dựng đảm bảo độ chính xác cao gia công.
- Năng lực, tốc độ cao tích hợp động cơ trục chính cho năng suất cao
- Hệ thống nghiêng bàn 90° cho dễ dàng thiết lập và chuyển đổi
Ứng dụng
Với một bàn rộng 4000 mm × 1250 mm có trọng lượng tải tối đa 3000 kg, máy này là lý tưởng cho các ứng dụng gia công cho máy bay, đặc biệt là các thành phần cấu trúc của hệ thống cánh như nếp nhăn cánh.
Được thiết kế cho chế biến đồng thời tốc độ cao, độ chính xác cao 5 trục
Xây dựng máy đảm bảo độ chính xác xử lý ổn định theo hướng Trục X từ dưới lên trên bàn máy
Dung tích bàn lớn cho phép chế biến các bộ phận lớn bên phải và bên trái trong cùng một thiết lập máy.
Xây dựng hộp tích hợp cơ sở, cột và bàn
Xây dựng vòng lặp lực hoàn toàn đóng và bàn mạnh mẽ tích hợp cung cấp độ cứng đặc biệt để đảm bảo độ chính xác chế biến cao ổn định.
bàn nghiêng cho các mảnh lớn
Đối với việc tải / thả phần làm việc thuận tiện, bàn là ngang cho việc thiết lập phần làm việc và nghiêng 90 độ cho gia công.
Thermally symmetrical trục chính / cột
Khác với cấu trúc treo không ổn định, trục chính / cột đối xứng nhiệt giữ đầu trục chính ở cả bên phải và bên trái để duy trì độ chính xác xử lý cao nhất quán.
Độ chính xác cao bàn vị trí
Độ chính xác lặp lại bàn nghiêng là trong khoảng 13 μm (X / Y / Z hướng).

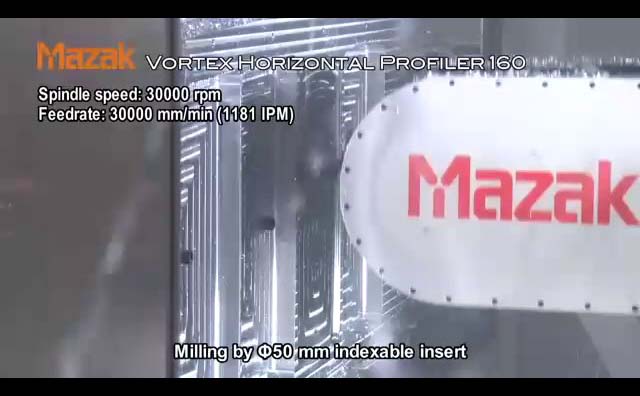

Trục chính tốc độ cao, hiệu suất cao cho chế biến hiệu quả cao của các bộ phận nhôm
30000 phút -1 120 kW tích hợp động cơ trục chính
Thiết kế trục chính động cơ tích hợp giúp giảm thiểu rung động trong quá trình vận hành tốc độ cao. Điều này đảm bảo kết thúc bề mặt đặc biệt và tuổi thọ thọ dao cụ.
Trục chính tiêu chuẩn
Output (Cont. rating): 120 kW
Mô-men xoắn (Cont. rating): 42,4 N·m
Trục chính mô-men xoắn (tùy chọn)
Output (Cont. rating): 120 kW
Mô-men xoắn (Cont. rating): 83 N·m
Chỉ có tùy chọn cho VORTEX HORIZONTAL PROFILER 160 XP.
Công nghệ nước tưới nguội / chip xử lý tiên tiến
1.5 MPa (218 PSI) nước tưới nguội qua trục chính (tiêu chuẩn)
Nước tưới nguội áp lực thông qua trục chính được cung cấp thông qua các đường dẫn công cụ trực tiếp đến đầu dao của dao cắt.
Các hệ thống nước tưới nguội áp suất cao hơn (3,5 MPa (508 PSI) / 7,0 MPa (1015 PSI)) có sẵn tùy chọn.
Đầu trục chính nước tưới nguội (tiêu chuẩn)
Các vòi nước tưới nguội tiêu chuẩn trên tấm che phía trên loại bỏ phoi từ đầu trục chính trong quá trình gia công.
2 bàn thay đổi và lớn Dung tích Buồng bao hoạt động tự động dài giờ
Các compact, xoay loại 2 bàn thay thế cho phép thiết lập các công cụ tiếp theo trong quá trình gia công. Nó sẽ hỗ trợ cho các hoạt động tự động dài giờ.
Thân thiện với môi trường
Clean nước tưới nguội
Các bề mặt bên trong của bể nước tưới nguội khối lượng lớn có lớp màng ngăn chặn các phoi nhỏ được gia công. Nước tưới nguội có một tia làm mát tạo ra dòng xoáy ở giữa để các phoi gia công nhỏ không lắng lại trong bình. Các tính năng này cho phép nước tưới nguội được gửi suôn sẻ đến bộ lọc nước tưới nguội, nơi hơn 98% các hạt lớn hơn 10 μm (0.00039") được loại bỏ bởi bộ lọc chuột chuyên dụng. Ngoài ra, cấu trúc không bảo trì làm giảm đáng kể thời gian cần thiết để làm sạch bộ lọc và bể.
Thùng nước tưới nguội tách ra khỏi Băng tải
Thùng và Băng tải được tách ra và được đặt ở vị trí trên và dưới để thoát phoi nhanh hơn trong khi giảm lượng nước tưới nguội được thực hiện bởi Băng tải. Xe tăng có thể dễ dàng di chuyển và bảo trì.
