| Kích thước pallet | 320 mm × 320 mm |
| Max. tốc độ trục chính | 45000 phút-1 (vòng/phút) |
| Max. Kích thước workpiece | Φ400 mm × 300 mm |

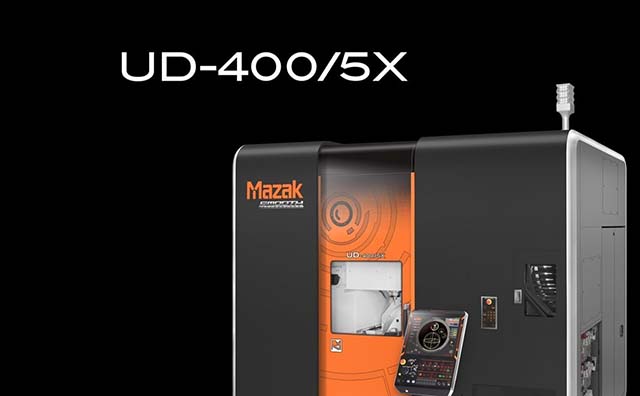

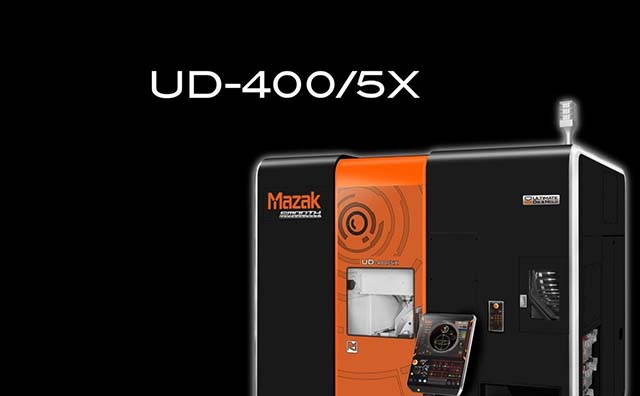

Trung tâm gia công 5 trục
UD-400/5X
Trung tâm gia công 5 trục chính xác cao cho khuôn và gia công chính xác
Được thiết kế cho tốc độ cao micro chính xác và khuôn chế biến
Hoàn toàn đối xứng cấu trúc cột đôi, khoáng chất đúc cơ sở và cột, 45,000 phút -1 tốc độ cao trục chính với làm mát lõi để ngăn chặn sự tạo ra nhiệt và rung động. Có khả năng chế biến cực kỳ chính xác lâu dài, ổn định.
Công nghệ CNC / phần mềm được phát triển cho chế biến tốc độ cao của khuôn và khuôn, đặc biệt là trong lĩnh vực chế biến tự do. Các chức năng tổng thể cho phép sản xuất cao và chất lượng bề mặt chế biến tuyệt vời.
Ưu điểm của Trung tâm gia công 5 trục trong gia công khuôn và gia công chính xác
Quá trình tích hợp
UD-400/5X có khả năng gia công liên tục nhiều bề mặt và gia công bề mặt tự do bằng cách điều khiển đồng thời 5 trục, mà không cần phải thay đổi thiết lập.
Bằng cách tích hợp nhiều quy trình với một chucking duy nhất, thời gian sản xuất và lỗi thiết lập có thể được giảm.
Giảm chiều dài nổi công cụ
Khi chế biến các khu vực gần thẳng với các công cụ đường kính nhỏ, các máy 3 trục đòi hỏi các công cụ nổi dài, hạn chế các điều kiện chế biến như Bước tiến. UD-400/5X có một bàn nghiêng và một chiều dài ngắn của sự nổi lên công cụ cho việc gia công ổn định. Điều này cho phép máy hoạt động trong tiềm năng đầy đủ của nó.
Chất lượng bề mặt được cải thiện
vận tốc vòng đầu dao của máy nghiền bóng luôn là 0, và chế biến một bề mặt bằng phẳng theo chiều dọc trên một máy 3 trục sẽ làm giảm độ chính xác của bề mặt chế biến. Mặt khác, UD-400/5X có thể nghiêng phần làm việc để cho phép chế biến trong các khu vực nơi vận tốc vòng công cụ là cao, do đó cải thiện chất lượng của bề mặt chế biến và đảm bảo độ chính xác bề mặt ổn định.
Trung tâm gia công 3 trục
UD-400/5X
Xây dựng máy móc cho chế biến siêu chính xác
Tốc độ cao 45000 phút-1 trục chính cho gia công siêu chính xác
| Tốc độ trục chính | 45000 phút-1 (vòng/phút) |
| Xuất xứ [40% ED] | 13.8 kW (18.5 mã lực) |
| Mô-men xoắn [40% ED] | 6.9 N.m |
| Cán dao | HSK-E40 |
Trục động cơ tích hợp
Thiết kế trục chính / động cơ tích hợp có thể giảm thiểu rung động trong quá trình vận hành tốc độ cao để đảm bảo kết thúc bề mặt đặc biệt và tuổi thọ cụ tối đa.
Trục chính làm mát lõi
Dầu làm mát được kiểm soát nhiệt độ lưu thông qua lõi trục chính và hộp chứa để đảm bảo độ chính xác xử lý ổn định trong thời gian dài hoạt động tốc độ cao.
1: Trục chính trung tâm làm mát 2: hộp chứa lạnh
Mineral cast
Đúc khoáng chất có độ ủi cao được sử dụng cho cơ sở và cột. Động lực bị ức chế ngay cả trong quá trình vận hành tốc độ cao.
Độ chính xác thước quang
Độ chính xác cao thước quang được trang bị trên X, Y, Z, B và Trục C.
Bằng cách phát hiện vị trí tuyệt đối, việc chế biến chính xác cao hơn trong quá trình mở rộng nhiệt có thể được thực hiện.
Động cơ động cơ trực tiếp được sử dụng bởi B-, Trục C
Động cơ động cơ trực tiếp được sử dụng cho trục B và Trục C.
Vì điều này loại bỏ các hệ thống động cơ với băng tần và bánh răng, không có rung động, tạo nhiệt và backlash, việc chế biến chính xác cao được đảm bảo.
Độ chính xác cao
MAZACHECK: 5-trục tuning
Để cải thiện độ chính xác của máy, sự sai hướng và nghiêng của trục quay được dễ dàng và tự động đo lường và bù trên một màn hình hoạt động dễ hiểu. Ngoài việc bù đắp độ lệch vị trí di chuyển song song với trục tuyến tính, độ lệch góc do hướng nghiêng cũng có thể được sửa chữa.
THẤM CHẮN NHIỆT: Kiểm soát sự dịch chuyển nhiệt
THERMAL SHIELD là một hệ thống bù đắp tự động cho sự thay đổi nhiệt độ phòng, giúp đạt được độ chính xác gia công liên tục cao hơn. MAZAK đã thực hiện các thử nghiệm sâu rộng trong nhiều môi trường khác nhau trong một phòng kiểm soát nhiệt độ và đã sử dụng kết quả để phát triển một hệ thống điều khiển tự động bù đắp cho sự thay đổi nhiệt độ trong khu vực chế biến.
Độ chính xác chế biến ổn định có thể đạt được trong một khoảng thời gian dài mà không gặp khó khăn trong các biện pháp chống Độ chuyển nhiệt.
