Centros de mecanizado de 5 ejes

VTC

Centro de mecanizado vertical de columna móvil para mecanizado de 5 ejes
  • Mecanizado de contornos de piezas complejos mediante mecanizado simultáneo de 5 ejes*1
  • Mecanizado en cualquier ángulo de superficies verticales, horizontales e inclinadas con cabezal giratorio de eje B de ±110°, aumentando la productividad a través de la integración de procesos.
  • La mesa de 3500 mm × 820 mm de largo permite el mecanizado de piezas largas, múltiples piezas, y se puede utilizar como cambiador de 2 paletas.
  • 18000 min -1 husillo de alta salida para mecanizar una variedad de materiales desde aluminio hasta acero

*1: VTC-800/30SR requiere una mesa giratoria NC opcional.
*2: Mesa fija opcional para VTC-800/30SDR tiene diferentes dimensiones.

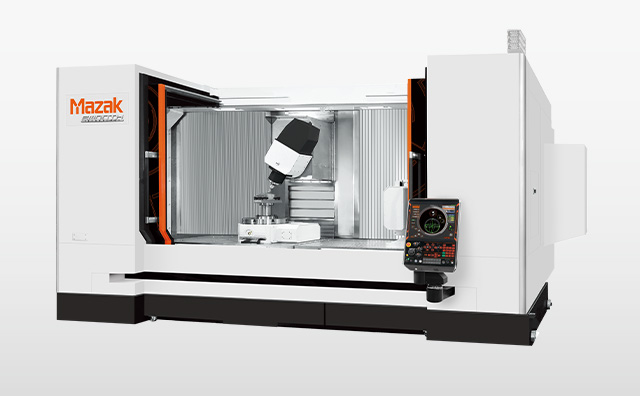

Vista completa de VTC 800/30

El eje de giro permite varios mecanizados

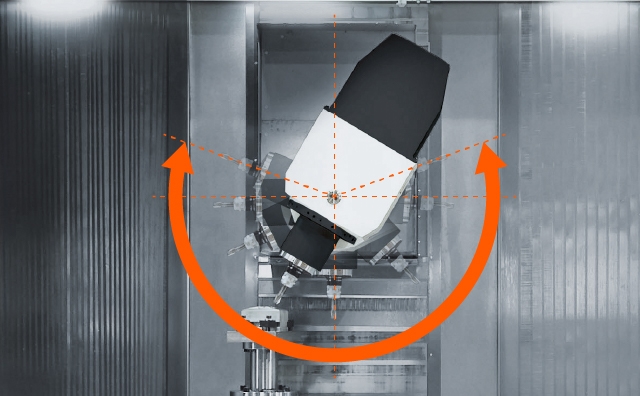

Cabezal giratorio de eje B

El cabezal giratorio de eje b con un rango de giro de 220 ° realiza la indexación a incrementos de 0,0001 ° con una leva de engranaje de rodillo de juego cero y un servomotor.

El acoplamiento de índice se puede sujetar cada incrementos de 5° y es adecuado para el corte de trabajo pesado.

Además, se puede mecanizar cualquier ángulo de superficie vertical, horizontal e inclinada, mejorando la productividad a través de la integración de procesos.

Cabezal giratorio de eje VTC 800/30B

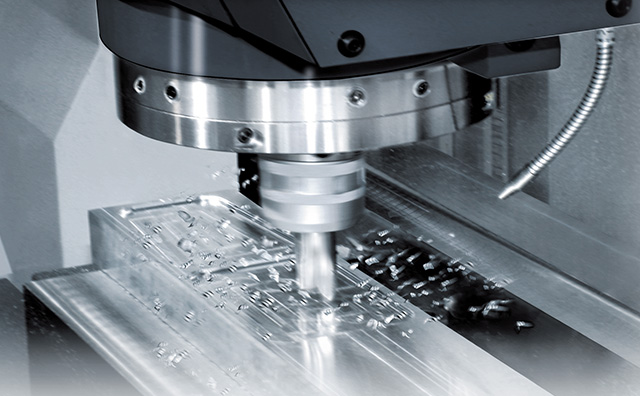

Husillo de alto rendimiento para una variedad de requisitos de producción

La serie VTC 800/30 tiene un husillo de alta potencia de 18000 min -1 y 35 kW (47 HP) [50% ED].

El husillo se puede utilizar para cortar varios materiales, incluyendo aluminio, hierro fundido y acero.

Husillo VTC

Área de trabajo flexible para una amplia gama de mecanizados

La carrera del eje X de 3000 mm y la carrera del eje Y de 800 mm son adecuadas para una variedad de opciones de mecanizado.

VTC escena de mecanizado de vista completa

Operación de alta velocidad

El avanzado sistema de control, los servomotores y las guías de rodillos maximizan la capacidad del husillo de alto rendimiento y logran las velocidades de avance más rápidas de su clase. Esto reduce el tiempo de no corte.

Velocidad transversal rápida (ejes X, Y, Z) 50000 mm/min

Mesa giratoria NC (opcional)*

La selección de la mesa giratoria NC opcional permite el mecanizado simultáneo de 5 ejes.

La mesa giratoria, que se puede colocar horizontal o verticalmente, también se puede colocar a cada lado de la mesa de la máquina.

La misma leva del engranaje del rodillo que el eje B permite el mecanizado del contorno.

*Compatible solo con VTC-800/30SR

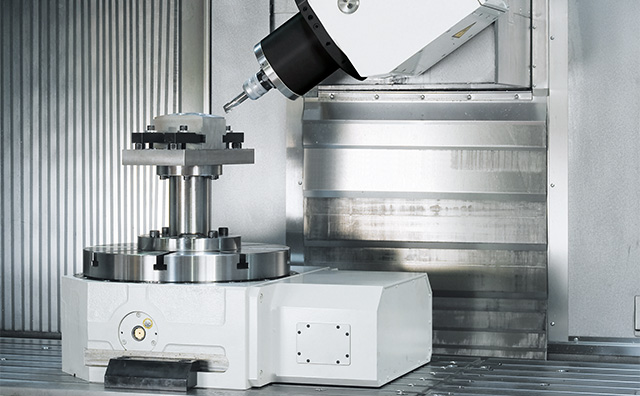

Mesa giratoria VTC 800/30 Mesa giratoria horizontal NC

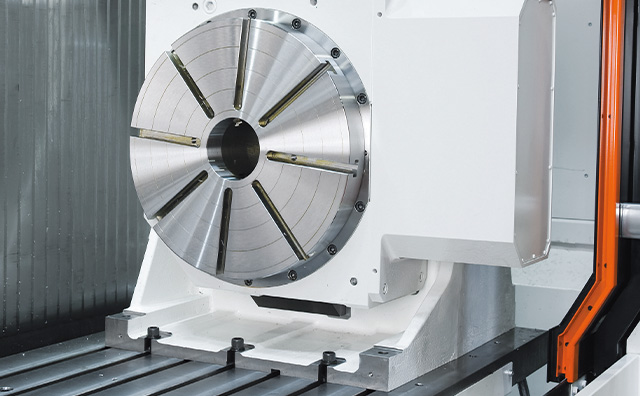

Mesa giratoria VTC-800/30 Mesa giratoria vertical NC

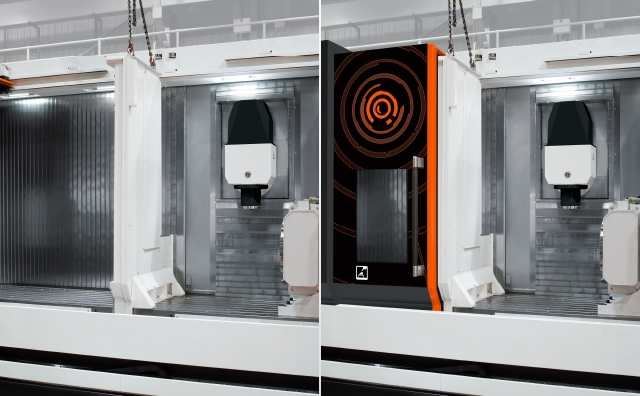

Partición central extraíble (opción)*

Al dividir el área de mecanizado con una partición central opcional, un lado puede mecanizarse mientras que el otro lado instala la siguiente pieza de trabajo, aumentando así la productividad.

El montaje de la mesa giratoria NC opcional en ambos lados permite un mecanizado de mucho mayor valor.

* Compatible solo con VTC-800/30SR

VTC partición central extraíble

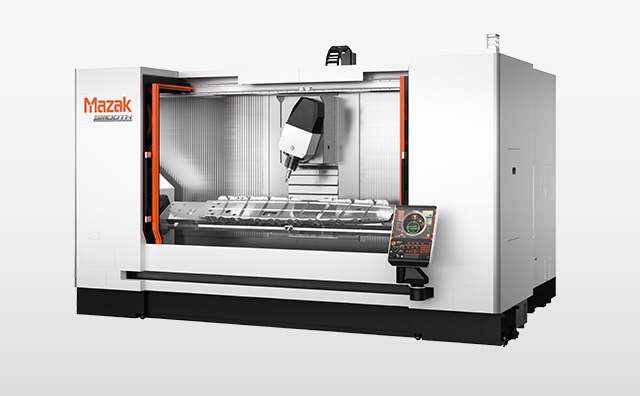

Mesas giratorias sincronizadas dobles*

Ideal para mecanizar piezas largas de 5 ejes, como piezas de aeronaves

El VTC-800/30SDR dispone de mesas giratorias sincronizadas duales y, al eliminar la mesa fija, una eliminación de virutas altamente eficaz.

Esta es una solución ideal para el mecanizado de componentes aeroespaciales que requieren un mecanizado simultáneo de 5 ejes de alta precisión y altas tasas de eliminación de materiales.

*Compatible solo con VTC-800/30SDR

Mesas giratorias sincronizadas duales VTC-800/30

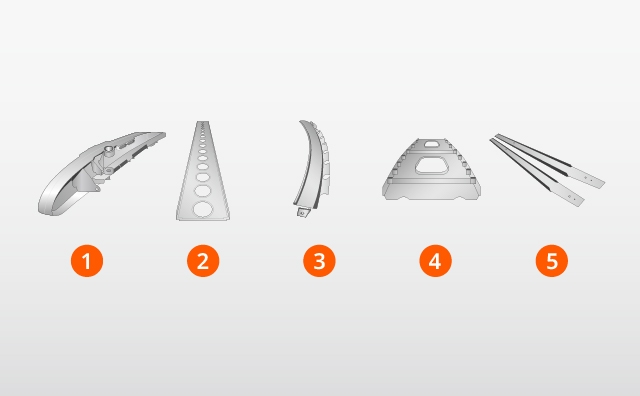

Aplicaciones

1: Costilla de cola 2: Viga de piso 3: Costilla del fuselaje 4: Costilla 5: Stringer
temp

Diseño ergonómico para una operación conveniente

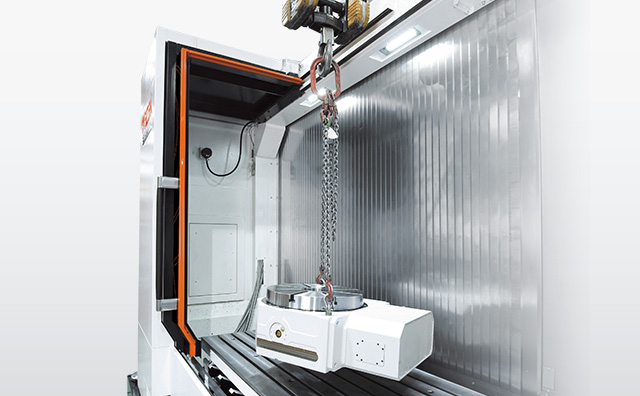

Excelente acceso a la mesa

La puerta es sin marco, sin vigas en el área del techo. No hay interferencia cuando se utiliza una grúa aérea para la instalación de accesorios y la carga / descarga de piezas de trabajo grandes.

VTC-800/30 extraíble

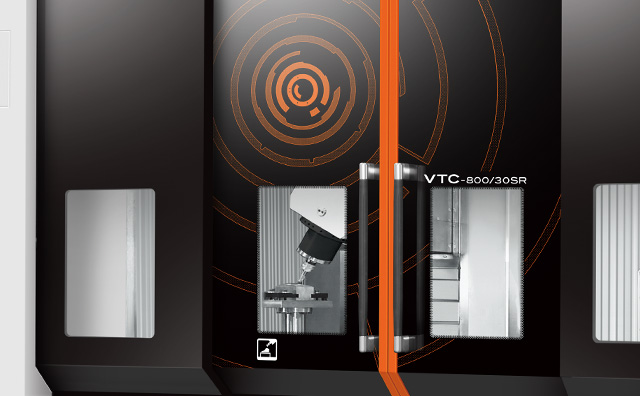

Ventanas grandes

Las grandes ventanas de la puerta principal de serie permiten al operador supervisar fácilmente el proceso de mecanizado.

Ventana grande VTC 800/30

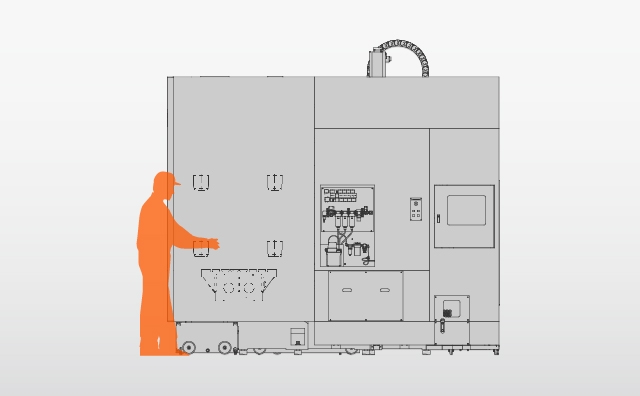

Accesibilidad

La puerta del operador proporciona una excelente accesibilidad a la mesa, lo que facilita la configuración.

VTC-800/30 Accesibilidad

Vídeo de referencia

VTC

VTC-800G/30SR
Tamaño de tabla
Vástago de herramienta (estándar)
Velocidad máxima del husillo
Tamaño máximo de la pieza
VTC-800G/30SR HWD
Tamaño de tabla
Vástago de herramienta (estándar)
Velocidad máxima del husillo
Tamaño máximo de la pieza
VTC-800/30SDR
Tamaño de tablaΦ500 mm
Vástago de herramienta (estándar)CAT No.40
Velocidad máxima del husillo18000 min -1 (rpm)
Tamaño máximo de la piezaΦ820 mm × 3690 m
