Centros de mecanizado vertical

VTC

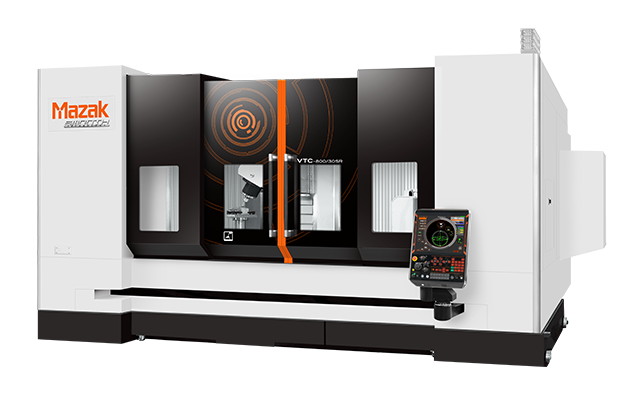

Centro de mecanizado vertical tipo columna móvil
  • Se adopta una mesa fija y un sistema de desplazamiento del husillo
  • La mesa larga (2300 mm × 530 mm) se puede utilizar de forma flexible para el mecanizado de piezas largas, el mecanizado de varias piezas o como sustituto de un cambiador de dos palets
  • Gran carrera del eje X para el mecanizado de piezas largas en un espacio reducido

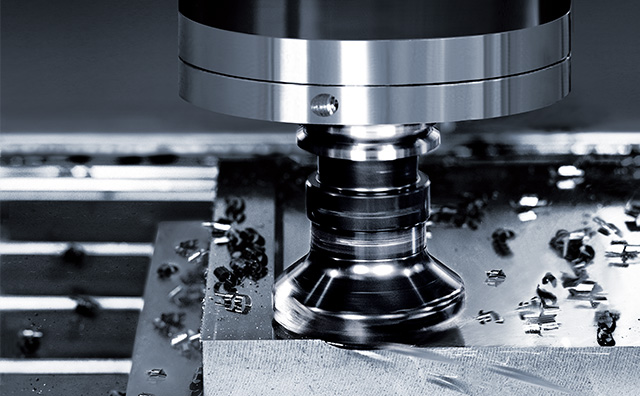

Equipado con un husillo para un mecanizado estable

El husillo se enfría haciendo circular líquido refrigerante en el manguito exterior del husillo para suprimir la deformación térmica y garantizar un mecanizado estable. Este husillo multipropósito se puede utilizar para una amplia variedad de aplicaciones.

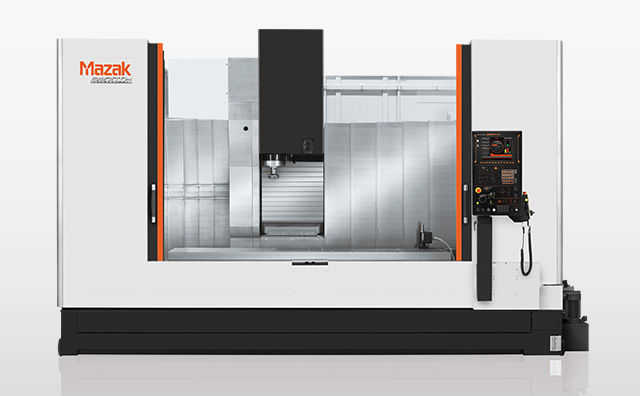

La mesa fija y el sistema de husillo transversal permiten un amplio rango de mecanizado en un espacio reducido.

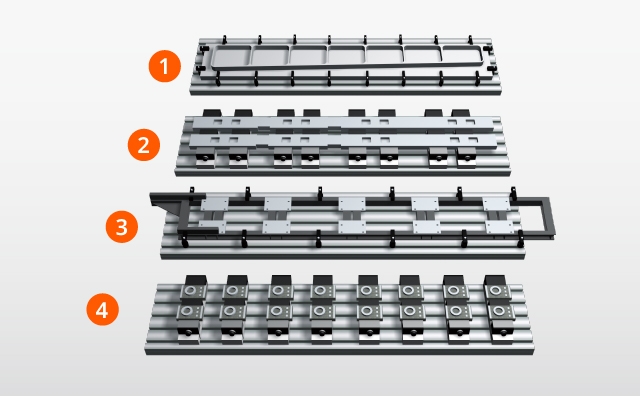

Mesa larga

No hay equipo en ambos extremos de la mesa larga, lo que permite espacio libre para una variedad de usos, incluidas piezas de trabajo largas y piezas de trabajo en voladizo.

  • 1: Piezas grandes y largas
  • 2: Múltiples piezas a partir de una sola pieza de material
  • 3: Pieza de trabajo que sobresale de la mesa
  • 4: Configuración de múltiples piezas

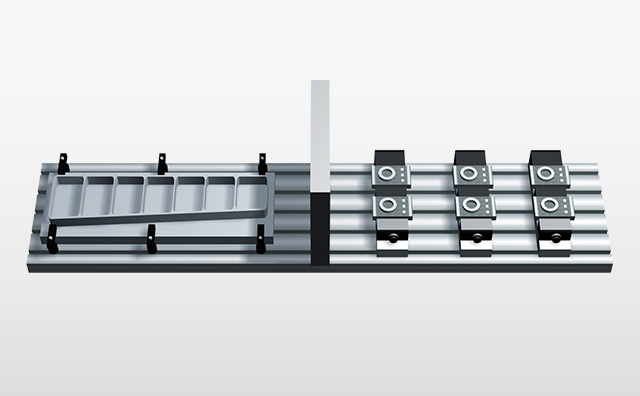

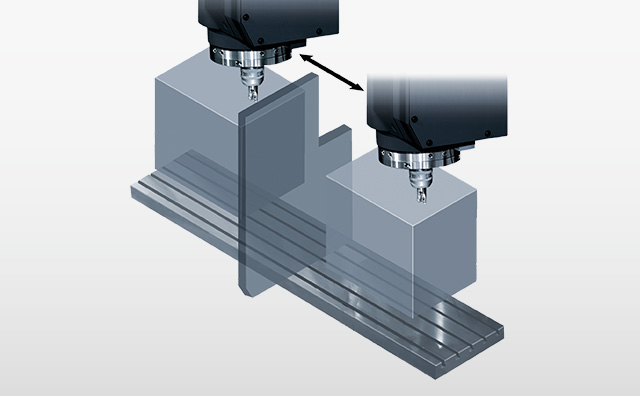

Partición central (Opción)

La partición central opcional permite utilizar el VTC-530/20 como dos máquinas separadas. La configuración se puede realizar, así como la carga / descarga de la pieza de trabajo en un lado mientras se realiza el mecanizado en el otro.

Operación de tipo cambiador de 2 paletas

Requisitos mínimos de espacio

Normalmente, los centros de mecanizado que tienen una carrera X grande requieren una gran cantidad de espacio en el piso, ya que las máquinas también tienen un eje Y grande y una mesa grande. La VTC-530/20 tiene requisitos mínimos de espacio en el suelo, aunque la máquina tenga una carrera larga del eje X de 1950 mm.

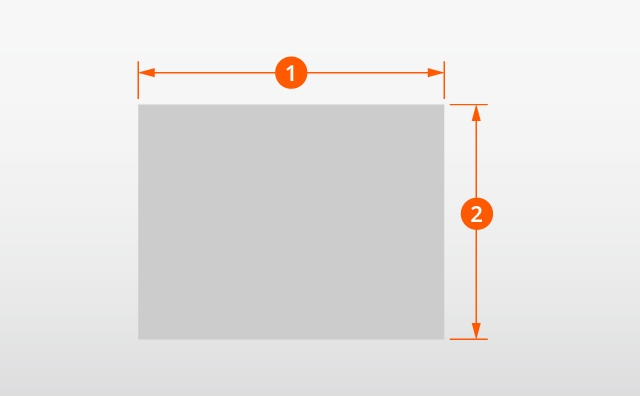

Comparación de la superficie

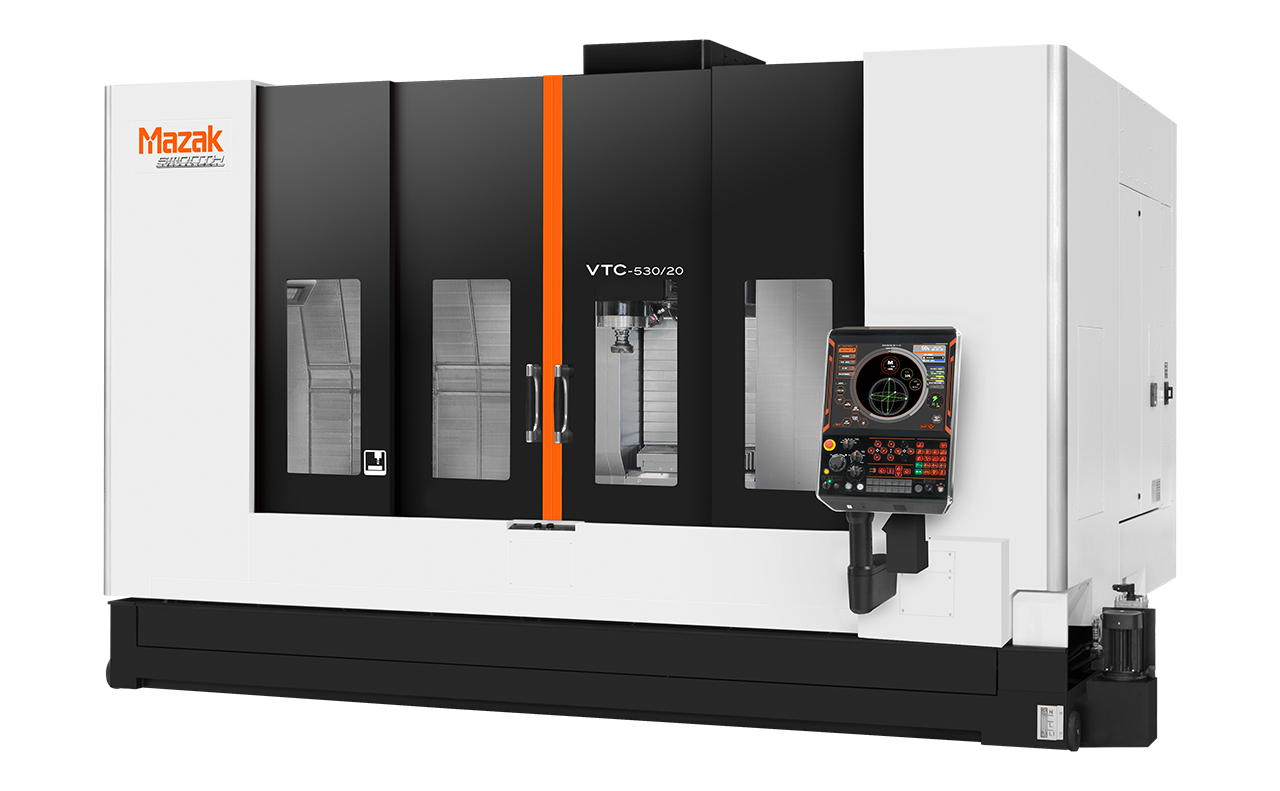

VTC-530/20

Carrera del eje X: 1950 mm, carrera del eje Y: 530 milímetros
Tamaño de la mesa: 2300 mm × 530 mm
Superficie: 12,09 m2(1: 3980 mm × 2:3037 mm)
El requisito de espacio en el piso es un 50% más pequeño

  • *Espacio en el suelo para máquinas equipadas con MAZATROL SmoothC

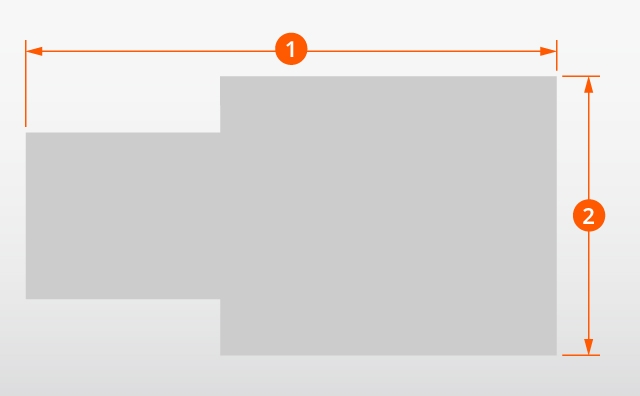

Centro de mecanizado convencional con eje X de gran tamaño

Carrera del eje X: 2000 mm, carrera del eje Y: 800 mm
Tamaño de la mesa: 2240 mm × 750 mm
Superficie: 24,66 m2 (1: 3980 mm × 2:3037 mm)

El diseño se centra en la ergonomía y proporciona una facilidad de manejo insuperable

Se adopta una mesa fija y un sistema de desplazamiento del husillo.

La buena accesibilidad a la mesa y las amplias aberturas proporcionan un manejo cómodo. La mesa fija permite instalar fácilmente robots y accesorios hidráulicos.

La productividad mejora con MAZATROL SmoothG y MAZATROL SmoothC con un manejo intuitivo.

MAZATROL SmoothG

MAZATROL SmoothC

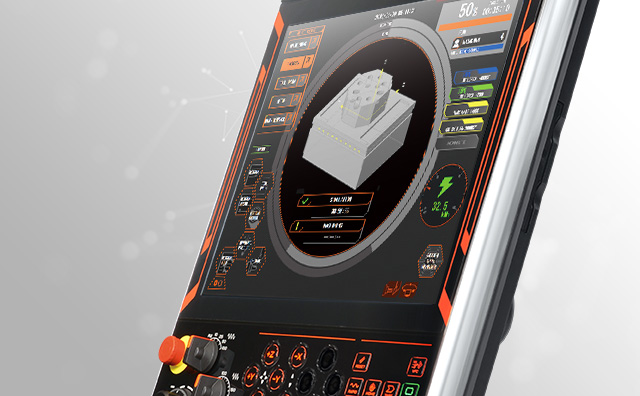

Programación conversacional MAZATROL

La programación conversacional de MAZATROL utiliza un lenguaje conversacional y es fácil crear / editar programas ingresando datos en los dibujos de las piezas de trabajo en respuesta a las preguntas que se muestran en la pantalla de operación. Incluso el operador sin experiencia puede crear rápidamente programas con condiciones de corte determinadas automáticamente y creación automática de trayectorias de herramientas.

Ciclo de fresado de cajeras

Pocket Milling es un nuevo ciclo de embolsado para la programación de MAZATROL. Esta función mantiene un ángulo constante de acoplamiento entre el cortador y el material para crear una trayectoria de herramienta de alta eficiencia, reducir la variación de la carga de viruta, prolongar la vida útil de la herramienta y permitir que las herramientas se utilicen en todo su potencial.

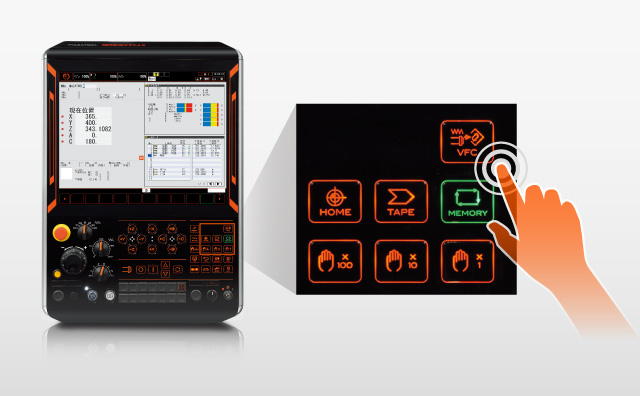

Función VFC

Al presionar la tecla VFC, las condiciones de corte programadas se pueden anular y cambiar en el programa de mecanizado. Los nuevos datos de condiciones de corte se pueden utilizar cuando se realiza un nuevo programa.

Video de referencia

CAT No.40

VTC-200C
Vástago de la herramienta (estándar)CAT No.40
Velocidad máx. del husillo15000 minutos-1 (rpm)
Tamaño de tabla2000 mm × 510 mm
VTC-300C
Vástago de la herramienta (estándar)CAT No.40
Velocidad máx. del husillo
Tamaño de tabla2000 mm × 460 mm

CAT No.50

VTC-250D
Vástago de la herramienta (estándar)CAT No.50
Velocidad máx. del husillo6000 min-1 (rpm)
Tamaño de tabla2100 mm × 635 mm
