Centros de mecanizado de 5 ejes

VERSATECH

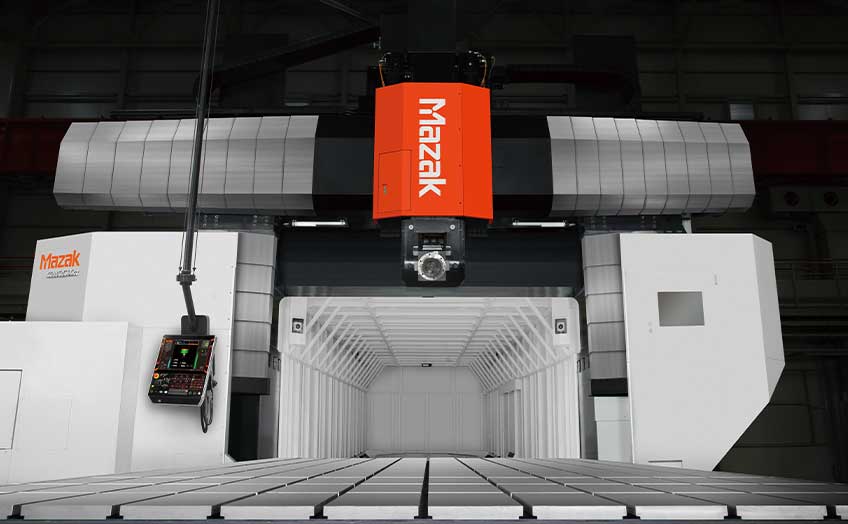

Gran centro de mecanizado multifaz de 5 ejes de doble columna
  • El cabezal especializado para el mecanizado de 5 ejes permite un mecanizado preciso de múltiples superficies sin necesidad de un cambiador de cabezales
  • Se pueden seleccionar tres tipos de husillos según la aplicación de mecanizado.
  • Velocidad de avance de los ejes X, Y y Z de alta velocidad: 30 m/min
IMAGEN QUICK TURN

Mejore la productividad para el mecanizado de piezas de trabajo grandes al reducir el tiempo sin corte y la integración de procesos

Tamaño de la mesa de mecanizado de hasta 10 m, con opciones de mesa giratoria para la manipulación de diversas piezas

1: VERSATECH V-100N 160
Tamaño de la mesa: 2100 mm × 3000 mm
Capacidad de carga de la mesa: 43000 kg

2: VERSATECH V-100N 200
Tamaño de la mesa: 2100 mm × 4000 mm
Capacidad de carga de la mesa: 43000 kg

3: VERSATECH V-100N 240
Tamaño de la mesa: 2100 mm × 5000 mm
Capacidad de carga de la mesa: 43000 kg

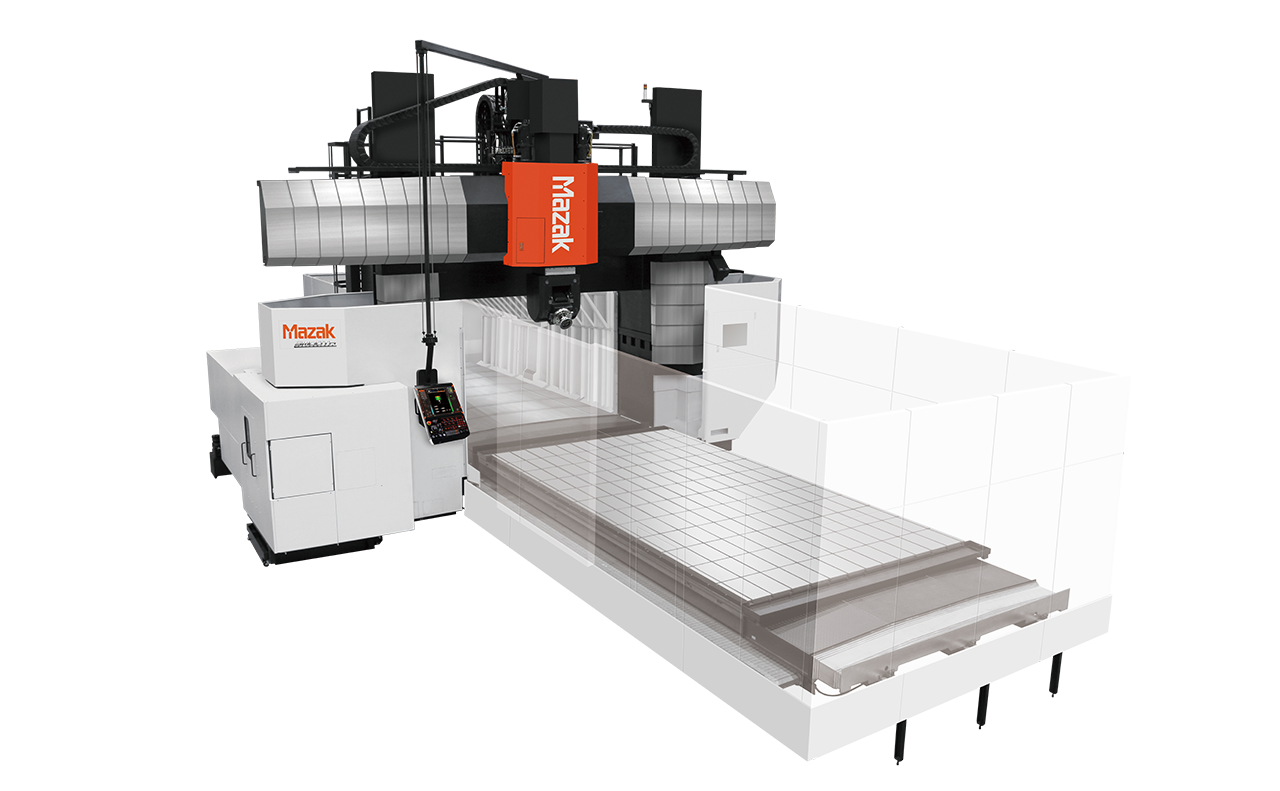

4: VERSATECH V-140N 280
Tamaño de la mesa: 3100 mm × 6000 mm
Capacidad de carga de la mesa: 43000 kg

5: Especificaciones de la mesa giratoria (opcional)
Tamaño de la mesa: Φ 2950 milímetros
Tamaño máx. de la pieza: Φ 3500 mm × 1750 mm

6: VERSATECH V-140N 360
Tamaño de la mesa: 3100 mm × 8000 mm
Capacidad de carga de la mesa: 43000 kg

7: VERSATECH V-140N 440
Tamaño de la mesa: 3100 mm × 10000 mm
Capacidad de carga de la mesa: 43000 kg

Husillo cónico CAT No. 50 para un mecanizado altamente eficiente

8000 minutos-1 Huso (Estándar)*

Un husillo con una potencia de 40 kW (40% ED), revolución máxima de 8000 min -1y un par máximo de 344 N-m, ideal para el mecanizado de piezas de acero.

12000 minutos-1 Husillo de alta velocidad (Estándar) *

Un husillo con una potencia de 45 kW (40% ED) es ideal para procesar metales no ferrosos como el aluminio.

6000 minutos-1 Husillo de alto par (Opción)

Un husillo con un par máximo de 1218 N-m (15% ED) está disponible opcionalmente para el mecanizado pesado.

  • *8000 minutos -1 y 12000 min -1 Husillos seleccionables

Sistema de alimentación de los ejes X, Y y Z de alta velocidad y alta precisión

Alta velocidad

Equipado con un husillo de bolas estacionario para mejorar la velocidad máxima de avance de los ejes X e Y hasta 30 m/min*.

  • * La velocidad de desplazamiento rápido (eje X) para V-140N 360, V-140N 440 es de 15 m/min

Alta precisión

El aceite refrigerante con control de temperatura circula a través de los núcleos de los husillos de bolas para garantizar una precisión de mecanizado estable durante períodos prolongados de funcionamiento a alta velocidad.

Compensación volumétrica (Opción)

Al compensar los errores de posición de medición tridimensional en toda la envolvente de mecanizado, la precisión espacial ha mejorado considerablemente en comparación con la compensación de paso convencional.
Para compensar los errores posicionales y angulares causados por el desplazamiento axial, MAZATROL SmoothX admite la entrada de datos de compensación de errores espaciales medidos por el instrumento de medición ETALON (trazador láser).

Capaz de procesar superficies complejas y curvas

Especificación de mecanizado simultáneo de 5 ejes (Opción)

VERSATECH tiene un eje B y C que pueden eliminar la necesidad de un cambiador de cabezal, lo que resulta en una reducción significativa del tiempo sin corte.
La especificación de mecanizado simultáneo de 5 ejes está disponible opcionalmente para el mecanizado de superficies complejas, como las que se encuentran en los componentes para las industrias aeroespacial y de matrices y moldes.

Especificación de los ejes B, C [5 ejes simultáneos] (Opción)

Eje B

Carrera: ±100°
Velocidad de desplazamiento rápida: 21600°/min*
Par máx.: 1500 N - m
Par continuo: 630 N - m
Par de pérdida: 520 N - m

Eje C

Golpe: Ilimitado
Velocidad de desplazamiento rápida: 21600°/min*
Par máx.: 3000 N - m
Par continuo: 800 N - m
Par de pérdida: 660 N - m

  • * La velocidad de desplazamiento rápido es de 5400 ° / min cuando el accesorio está montado
Carrera del eje B: ±100° (cuando el eje C está a 0°)

Visto desde el lado del panel de control

PALLETECH MANUFACTURING CELL

Sistema automatizado de transferencia de palets

PALLETECH es un sistema que puede transferir automáticamente palets cargados con plantillas y piezas de trabajo para soportar operaciones de largas horas. Es especialmente eficaz para piezas de trabajo grandes para diversas industrias o en situaciones en las que hay un cambio repentino en el volumen de producción.

Distancia entre columnas: 2750 mm

Distancia entre columnas: 3750 mm
