Centros de mecanizado de 5 ejes

VARIAXIS j

Centro de mecanizado vertical multisuperficie y simultáneo de 5 ejes
  • Un diseño de mesa con muñones rígidos sostiene las mesas en ambos lados para el mecanizado pesado. Es posible un mecanizado de alta precisión
  • Incremento de indexación de 0,0001° para una variedad de mecanizados de múltiples superficies (indexación simultánea de 4 ejes + eje A) [j-500]
  • Control simultáneo de 5 ejes para el mecanizado tridimensional de superficies curvas [J-500/5x]
  • Excelente accesibilidad a la mesa y al cargador situados en la parte delantera de la máquina para facilitar la operación
Imagen QUICK TURN

Estructura de la máquina para un mecanizado de alta precisión

1: Guías de rodillos lineales utilizadas en los ejes X, Y y Z

Las guías de rodillos lineales de los ejes X, Y y Z utilizadas por la serie VARIAXIS j proporcionan un posicionamiento de alta precisión.
Además, con su alta rigidez y una fricción considerablemente menor, las velocidades de avance de alta velocidad se pueden utilizar en una amplia gama de mecanizados, desde cortes pesados hasta cortes de alta velocidad.

2: Mesa de alta rigidez

Mesa giratoria inclinable de alta rigidez para mecanizados de alta velocidad y alta precisión.

3: Eje giratorio equipado con levas giratorias

Las mesas giratorias e inclinables de la serie VARIAXIS j utilizan levas giratorias para ofrecer una precisión, rigidez y durabilidad superiores. La eliminación de la holgura garantiza un mecanizado de alta precisión y alta eficiencia.

Configuraciones de ejes diseñadas para varios mecanizados de múltiples superficies y de 5 ejes

Mecanizado de múltiples superficies: VARIAXIS j-500
(CNC: MAZATROL SmoothG)

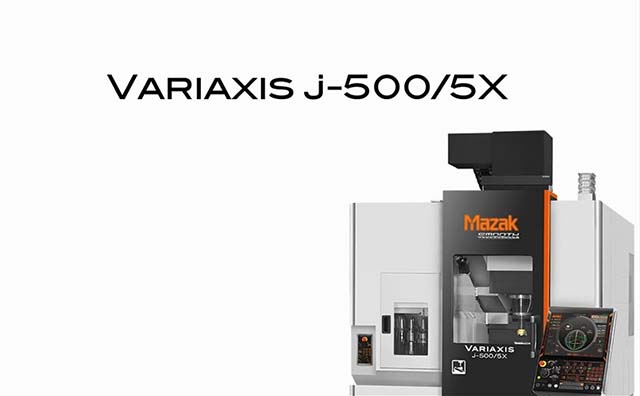

Mecanizado simultáneo de 5 ejes: VARIAXIS j-500/5X
(CNC: MAZATROL SmoothAi)

Husillo de alta rigidez y alta velocidad para una amplia variedad de materiales

Husillo estándar

velocidad máxima del husillo12000 min-1 (rpm)
Salida [40% ED]11 kW (15 HP)
Esfuerzo de torsión [40% ED]65,1 N・m

Husillo de alta velocidad (opcional)

Velocidad máxima del husillo18000 min -1 (rpm)
Salida [40% ED]15 kW (20 HP)
Esfuerzo de torsión [40% ED]59.7 Nm

Solicitudes

Componente aeroespacial
Cierre

Componente de logística alimentaria
soporte

Componente industrial general
Soplador

Componente de automoción
Brazo de control

Precisión de mecanizado estable durante largos períodos de funcionamiento

Calibración de 5 ejes de alta precisión MAZA-CHECK

La desalineación de posición y la inclinación del eje giratorio se pueden medir y compensar automáticamente para realizar un mecanizado de 5 ejes de alta precisión.
Además de compensar la desviación de posición que se desplaza en paralelo al eje lineal, también se puede corregir la desviación angular debida a la dirección de inclinación.

  • *La sonda táctil inalámbrica RMP600 es un equipo opcional.
  • *Función opcional para VARIAXIS j-500.

Escudo térmico Ai

En función de la velocidad y la temperatura del husillo de la máquina, Ai Thermal Shield suprime los cambios en la posición del filo. Estabiliza la precisión continua del mecanizado mediante un control meticuloso de la máquina que tiene en cuenta los cambios de temperatura, la posición de la máquina, la encendido/apagado del refrigerante y otros factores. Además, al acumular y aprender los datos de las mediciones posteriores, la compensación del desplazamiento térmico se puede optimizar para cada entorno de mecanizado.

Cambiador de 2 palets (opcional)

La serie VARIAXIS j ofrece la cambiadora de 2 palés como opción.
La siguiente pieza de trabajo se puede configurar durante el mecanizado de la pieza actual para una mayor productividad.

VARIAXIS J-500/5x con cambiador de 2 palés
temp

Gran reducción del tiempo total de producción

La serie VARIAXIS j-500 incorpora todos los procesos de mecanizado, desde la entrada de materia prima hasta el mecanizado final, en una sola máquina. Brinda la capacidad de reducir el tiempo de producción, mejorar la precisión del mecanizado, reducir el espacio y el costo inicial, reducir los gastos operativos, reducir los requisitos del operador y mejorar el entorno de trabajo. Como resultado, no solo agiliza la producción, sino que también mejora la administración general.

Método de producción anterior

1: Material 2: Centros de mecanizado horizontal 3: Inventario en proceso 4: Centro de mecanizado horizontal 5: Producto terminado

Centros de mecanizado horizontal × 2
Accesorios y herramientas × 2
Operador × 2
Gran inventario en proceso/tiempo de procesamiento

VARIAXIS j-500

1: Material 2: VARIAXIS j-500 3: Producto terminado

VARIAXIS j-500 × 1
Accesorios y herramientas × 1
Operador × 1
Inventario en proceso/tiempo de proceso reducido

VARIAXIS j
