Centros de torneado CNC

MEGA TURN

Centros de torneado CNC verticales con alto par y capacidad de mecanizado de alta resistencia

  • Excelente capacidad de corte para una alta productividad
  • Cambiador automático de herramientas para mejorar aún más la productividad
  • Gran área de mecanizado
  • Las máquinas simétricas se pueden alinear para construir una línea eficiente

Diseño único para una gran área de mecanizado

Adopta un diseño de desplazamiento de columna que elimina los límites del diámetro de mecanizado en función de la estructura de la máquina.

Se ha adoptado el diseño de columna móvil en lugar del diseño de rieles transversales que interfieren con la pieza de trabajo y la torreta. Esto permite eliminar las limitaciones del diámetro de mecanizado causadas por la estructura de la máquina, lo que permite una gran área de mecanizado.

 Capacidad de mecanizado
Modelo1: Diámetro2: Altura
500, 500S, 500M, 500MS Φ500 mm × H460 mm
600, 600SΦ630 mm × H550 mm
600M, 600MS  Φ600 mm × H550 mm
900, 900S, 900M, 900MSΦ920 mm × H800 mm
1600, 1600MΦ1650 mm × H900 mm

Equipado con un husillo de torneado altamente rígido y de alto par

Cabezal de alta rigidez para el mecanizado de piezas pesadas

Serie MEGA TURN 900

Tasa de remoción de material: 960 cm³/min

Material: S45C / Velocidad del husillo: 80 minutos-1 / Velocidad de avance: 0,8 mm/rev / Profundidad de corte: 8 mm

Peso máximo de la pieza: 3000 kg

Salida: 30 kW (40 CV) [40% ED] / Par máx.: 3655 N・m

Integración de procesos mediante torno de torreta de alta velocidad y rendimiento de fresado

Torreta para el montaje de hasta 12 herramientas

La torreta está sujeta rígidamente por un acoplamiento de alto índice para un mecanizado de alto rendimiento, incluido el corte intermitente. Se minimiza la interferencia de la herramienta con la pieza de trabajo por parte de las herramientas adyacentes, lo que permite una configuración de la herramienta sin estrés.

Torreta de tambor de 12 posiciones

Rendimiento de fresado para la integración de procesos

La serie MEGA TURN puede combinar operaciones de torneado y mecanizado secundario para piezas de trabajo grandes, como las que se encuentran en la construcción, la industria aeroespacial y otras industrias. Esto contribuye a reducir en gran medida el tiempo de entrega de la producción.

Torreta de tambor de 12 posiciones con herramientas rotativas

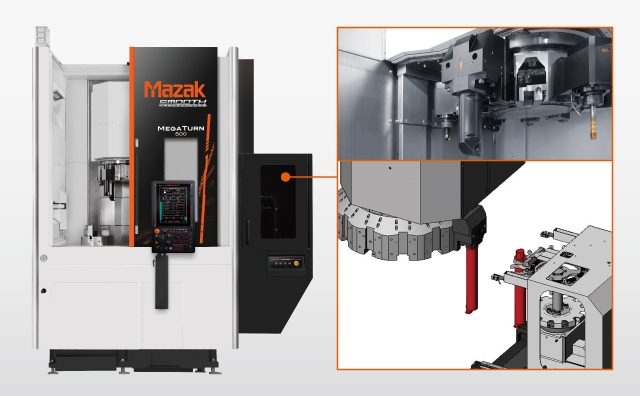

Cambiador automático de herramientas para aumentar la productividad (Opción)

Cambio automático de herramientas para evitar interferencias con la pieza de trabajo

Para eliminar la reducción en el número de herramientas debido a la interferencia entre la herramienta de mandrinado y la pieza de trabajo, hemos desarrollado un cambiador automático de herramientas único. Puede recuperar herramientas de los almacenes de herramientas adyacentes cuando sea necesario, por lo que no solo se puede eliminar la interferencia, sino que también permite el montaje completo de la herramienta, lo que reduce en gran medida las horas de trabajo de configuración.

Se producen interferencias con las herramientas
(Sin cambiador automático de herramientas)

Sin interferencias con las herramientas
(Cambiador automático de herramientas equipado)

Variedad de selección para adaptarse a su sistema de producción

Cambiador de 2 palets para reducir el tiempo de preparación y el mecanizado continuo prolongado, disponible con versiones de imagen de espejo para un funcionamiento eficiente

Cambiador de 2 palets (900, 900M) (opción)

La productividad se incrementa por la capacidad de configurar la siguiente pieza de trabajo durante el mecanizado de la actual.
La capacidad de mecanizado continuo de 1º y 2º palet garantiza un mecanizado de largas horas.

Versiones de imagen especular disponibles para resolver problemas de colocación (excepto 1600, 1600M)

Dos máquinas pueden ser operadas por un solo operador.

Al combinar versiones de imagen espejo con máquinas de versión estándar, el diseño de la máquina se puede configurar con una distancia de viaje más corta entre máquinas, cuando solo hay un operador disponible para la producción (en comparación con la instalación de dos máquinas de versión estándar).

El espacio en el suelo también se puede reducir.

MEGA TURN 900S (versión de imagen espejo), MEGA TURN 900 (versión estándar)
Diseño adyacente
Diseño en forma de L
Diseño presencial

Diámetro máx. de mecanizado Φ500 mm

Diámetro máx. de mecanizado de Φ600 mm a Φ630 mm

Diámetro máx. de mecanizado Φ920 mm

Diámetro máx. de mecanizado Φ1650 mm
