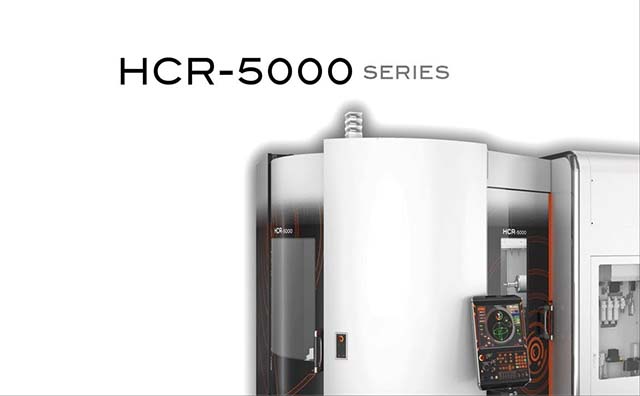

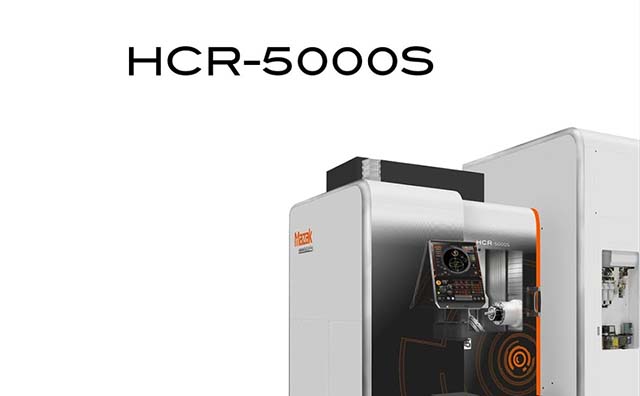

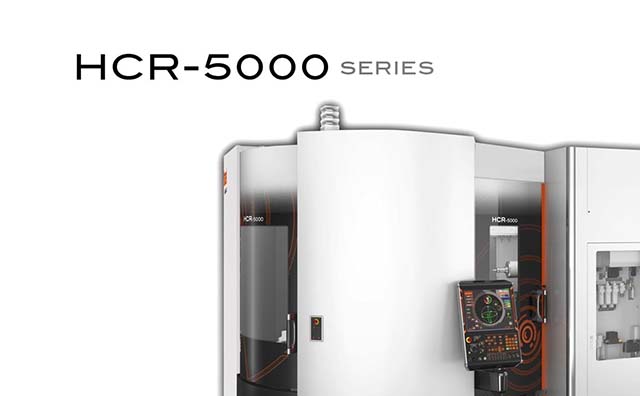

Centros de mecanizado de 5 ejes

HCR

Centros de mecanizado horizontal de 5 ejes simultáneos
  • Aceleración/desaceleración axial de alta velocidad
  • Exclusiva mesa giratoria basculante
  • El sistema de refrigeración de gran capacidad y la estructura de la máquina garantizan una evacuación suave de las virutas
  • Las especificaciones de los husillos están disponibles para satisfacer una gran variedad de requisitos de producción
QUICK TURN imagen

Tiempos de ciclo de mecanizado simultáneo en 5 ejes más rápidos

Mejora significativa de la aceleración y el tirón.

Ejes lineales ( ejes X, Y, Z )

Jerk (en marcha rápida)
Eje X, eje Y/eje Z: 175 m / 175 m/seg3 ← 41 m / 40 m/seg3
(Comparación con nuestros centros de mecanizado de 5 ejes controlados simultáneos convencionales)

Mesa giratoria (ejes A y C)

Velocidad de desplazamiento rápida

Eje A: 30 min-1, Eje C: 50 min-1

225° de rotación del eje A

-Rotación del eje de -90° a 135°A y rotación del eje de ±360°C para el mecanizado en 5 ejes de contornos de piezas complejos.

Leva de engranaje de rodillos

Tanto el eje A como el C utilizan un sistema de levas de engranaje de rodillos para obtener incrementos de posicionamiento de 0,0001° y un rendimiento de alta precisión.

Excelente eliminación de virutas

El sistema de refrigeración de gran capacidad y la construcción de la máquina garantizan una evacuación suave de las virutas

  • Un potente chorro de refrigerante dejará caer las virutas acumuladas en la pieza y la paleta sobre el transportador de virutas del canal central, eliminándolas rápidamente fuera de la máquina.
  • Estructura de canal central para manejar grandes cantidades de virutas generadas en operaciones de mecanizado.
  • La eliminación de virutas se realiza sin problemas con el depósito de refrigerante (accesorio estándar, gran capacidad de 800L) que puede descargar grandes cantidades de refrigerante.

Aplicaciones

Nombre de la obra: Blisk
Industria: Aerospace
Nombre de la obra: Marco
Industria: Aerospace
Nombre de la obra: Soporte
Industria: Aerospace
Nombre de la obra: Componente satélite
Industria: Aerospace
Nombre de la obra: Conducto de avión
Industria: Aerospace
Nombre de la obra: Tapa de la leva
Industria: Automoción
Nombre de la obra: Cárter
Industria: Automoción
Nombre de la obra: Brazo articulado
Industria: Automoción

Husillo de alta velocidad y alto rendimiento

Estructura de motor incorporada

El diseño integral del husillo/motor permite eliminar las pérdidas de potencia y minimiza las vibraciones a altas velocidades de revolución. De este modo se mejora la precisión de la superficie y se prolonga la vida útil de la herramienta.

Control de la temperatura del cabezal

El aceite de refrigeración a temperatura controlada circula por los cojinetes del husillo y el cabezal.
El aceite refrigerante suprime la generación de calor de las dos piezas, lo que puede provocar el desplazamiento térmico del husillo. Esto evita, en última instancia, la pérdida de precisión en el mecanizado.

Línea de husillos

Cuatro tipos de husillos para responder a las necesidades de los centros de producción

12000 min-1 18,5 kW [40% ED] CAT No.40 Lubricado con grasa (modelo básico)
18000 min-1 35 kW [40% ED] CAT No.40, BIG-PLUS No.40, HSK-A63 (opción)
25000 min-1 23 kW [40% ED] HSK-A63 (opción)
30000 min-1 80 kW [Potencia continua] HSK-A63 (opción)

Sistemas automatizados para diversas piezas y volúmenes de producción

Cambiador de 2 palets

La siguiente pieza puede prepararse durante el mecanizado de la pieza actual para aumentar la productividad.

MPP (MULTI PALLET POOL) HCR-5000S

El MPP es un sistema que responde a la creciente demanda mundial de automatización. Está diseñada para proporcionar una alta productividad en la producción de una amplia variedad de piezas en lotes de pequeño tamaño. Las capacidades de almacenamiento de 6, 12 y 18 palés están disponibles tras la instalación inicial de la máquina.

VARIAXIS i-600 NEO + MPP (18PC)
Cargador de palés y almacenador de piezas

SISTEMA PALLETECH

La estructura modular del almacenador de palés, la unidad de desplazamiento del cargador de palés y la estación de carga permite ampliar fácilmente el sistema en función del aumento del número de palés o máquinas tras la instalación. Las paletas pueden almacenarse en una disposición plana o en una disposición de dos o tres niveles para ahorrar espacio en el suelo.

PALLETECH HIGH RISE SYSTEM (2 niveles)

HCR
