Centros de mecanizado horizontal

HCN-Q

Centro de mecanizado horizontal para piezas de trabajo grandes con el
  • Aburrimiento profundo de piezas de trabajo grandes
  • Estructura de máquina rígida para trabajos pesados
  • Diseñado para alta velocidad y alto rendimiento de precisión

Capaz de perforar agujeros profundos de gran diámetro en piezas grandes de hasta 10 toneladas

Husillo de pluma para una mayor eficiencia de mecanizado

  • Rodamiento del husillo diámetro interior Φ180 mm. Los rodamientos de husillo delantero de múltiples filas proporcionan la rigidez necesaria para el mecanizado pesado.
  • Diámetro de pluma Φ130 mm / refrigeración del núcleo disponible (opcional)
  • Husillo de motor incorporado sin engranajes de alto rendimiento y alto par (equipo estándar)

Husillo de pluma

Velocidad máxima3000 min -1
SalidaCA 45 kW (60 HP) [40% DE]
CA 37 kW (50 HP) [Cont. nominal]
Par máximo1849 N・m (188,4 kgf・m) [40% DE]

Base rígida, columna y guías lineales de alta precisión

Tornillo de bolas gemelo de eje Y

La cabeza del husillo es accionada por 2 tornillos de bolas en el eje Y.
La vibración se minimiza para garantizar la estabilidad de precisión durante el mecanizado a alta velocidad.

Guías de rodillos lineales utilizadas en todos los ejes

La serie HCN-Q utiliza guías de rodillos lineales en los ejes X, Y y Z para proporcionar una alta precisión y un mecanizado resistente.

Variedad de apego*

El cambiador automático de accesorios opcional aumenta la flexibilidad de procesamiento de piezas mediante el uso de varios accesorios de operación especial

* Compatible con HCN-12500Q, 16000Q, 16800Q (opcional)

Accesorio perforador de eje U

Agujero profundo aburrido

Accesorio angular

Mecanizado de superficies superiores

Accesorio orientado al eje U

Mecanizado cónico de diámetro exterior

Accesorio de hocico

Mecanizado de agujeros profundos

Automatización disponible desde una sola máquina hasta un sistema a gran escala

Cambiador de 2 paletas*

El cambiador de 2 paletas permite la descarga de una pieza acabada y la carga de la siguiente pieza durante el mecanizado de la pieza actual. Puede manejar piezas pesadas y su funcionamiento estable y a largo plazo mejora la productividad.
* Compatible con HCN-12500Q, 16000Q, 16800Q

PALLETECH SYSTEM*

Este sistema automatizado permite lograr un funcionamiento no tripulado a largo plazo de piezas de trabajo grandes, acortando significativamente los plazos de entrega. Está diseñado para una conveniente expansión del sistema después de la instalación inicial para responder fácilmente a los mayores requisitos de producción en el futuro.
* Compatible con HCN-12500Q, 16000Q, 16800Q (opcional)

Tamaño de paleta: 1250 mm x 1000 mm

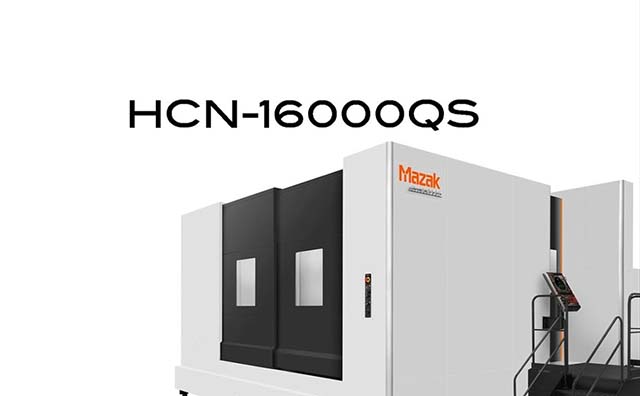

Foto: HCN-16000QS

Altura máxima de la pieza: 1800 mm

Tamaño de paleta: 1600 mm x 1250 mm

Altura máxima de la pieza: 2000 mm

Altura máxima de la pieza: 2400 mm
