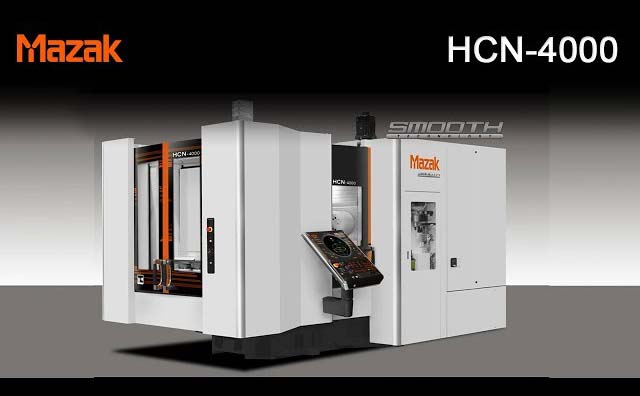

| Tamaño de paleta | 400 mm × 400 mm |
| Vástago de herramienta (estándar) | CAT No.40 |
| Velocidad máxima del husillo | 12000 min -1 (rpm) (40% DE) |
| Tamaño máximo de la pieza | Φ630 mm × 900 mm |
Centros de mecanizado horizontal
HCN
Una amplia variedad de husillos y estructura de alta rigidez para un mecanizado eficiente
- Especificaciones del husillo para satisfacer una amplia variedad de requisitos de mecanizado
- La cama de alta rigidez está reforzada con nervios estratégicamente ubicados para garantizar la estabilidad
- Equipo avanzado de automatización de fábrica disponible para una mayor productividad
Tamaño de paleta
Tamaño de carrera y pieza de trabajo del eje X, Y y Z más grande de su clase
HCN-5000S
| Dimensiones del palet | 500 mm × 500 mm |
| Eje X / eje Y / carrera del eje Z | 730 mm / 730 mm / 800 mm |
HCN-5000/50
| Dimensiones del palet | 500 mm × 500 mm |
| Eje X / eje Y / carrera del eje Z | 730 mm / 730 mm / 800 mm |
HCN-5000/50S
| Dimensiones del palet | 500 mm × 500 mm |
| Eje X / eje Y / carrera del eje Z | 730 mm / 730 mm / 800 mm |
HCN-6000
| Dimensiones de paleta | 500 mm × 500 mm |
| Eje X / eje Y / carrera del eje Z | 800 mm / 800 mm / 800 mm |
HCN-8800
| Dimensiones de paleta | 800 mm × 800 mm |
| Eje X / eje Y / carrera del eje Z | 1400 mm / 1200 mm / 1325 mm |
HCN-10800
| Dimensiones de paleta | 1000 mm × 1000 mm |
| Eje X / eje Y / carrera del eje Z | 1700 mm / 1400 mm / 1525 mm |
HCN-12800
| Dimensiones de paleta | 1250 mm × 1250 mm |
| Eje X / eje Y / carrera del eje Z | 2200 mm / 1600 mm / 1850 mm |
Construcción de máquina de alta rigidez para un rendimiento de mecanizado estable
Cama de alta rigidez
La cama de alta rigidez está reforzada con nervios estratégicamente ubicados para garantizar la estabilidad, minimizando el cambio en la postura de la cama durante los desplazamientos en los ejes X y Z.
Diseño inclinado del eje X
Las superficies de montaje de los carriles de guía lineales del eje X están a diferentes alturas para garantizar una alta rigidez y un menor peso total. El posicionamiento de alta velocidad y precisión se logra conduciendo cerca del centro de gravedad.
Guías de rodillos lineales utilizadas en todos los ejes
La serie HCN utiliza guías lineales de rodillos en los ejes X, Y y Z para un mecanizado de alta precisión y trabajo pesado.
Acoplamiento cónico
La plataforma y la mesa se sujetan mediante acoplamientos cónicos para garantizar una alta rigidez y una alta precisión de posicionamiento repetible al cambiar de plataforma.
La única plataforma de los HCN-5000S y HCN-5000/50S se atornilla directamente a la mesa de la máquina.
Especificaciones del husillo para cualquier requisito de material de pieza de trabajo
Variaciones del husillo que permiten el mecanizado en óptimas condiciones de corte
HCN-5000S
Estándar
BT40, husillo incorporado del motor, lubricación de la grasa
| Velocidad | 12000 min -1 |
| Salida | CA 18.5 kW (25 HP) [40% DE] |
| AC 15 kW (20 HP) [Cont. nominal] | |
| Par máximo | 82 N・m (8,3 kgf・m ) [40% DE] |
Alto torque (opcional)
BT40, husillo de motor incorporado, lubricación de aceite y aire
| Velocidad | 14000 min -1 |
| Salida | CA 30 kW (40 HP) [40% DE] |
| AC 22 kW (30 HP) [Cont. nominal] | |
| Par máximo | 183 N・m (18,6 kgf・m ) [40% DE] |
Alta velocidad (opción)
BT40, husillo de motor incorporado, lubricación de aceite y aire
| Velocidad | 18000 min -1 |
| Salida | CA 35 kW (47 HP) [40% DE] |
| CA 26 kW (35 CV) [Cont. nominal] | |
| Par máximo | 84 N・m (8,5 kgf・m) [40% DE] |
Alta velocidad (opción)
HSK-F63, husillo de motor incorporado, lubricación de aceite y aire
| Velocidad | 30000 min -1 |
| Salida | CA 23 kW (30.6 HP) [40% DE] |
| AC 15 kW (20 HP) [Cont. nominal] | |
| Par máximo | 22 N・m (2,2 kgf・m) [40% DE] |
HCN-5000/50, HCN-5000/50S
Estándar
BT50, husillo de motor incorporado, lubricación de aceite y aire
| Speed | 10000 min-1 |
| Salida | CA 30 kW (40 HP) [40% DE] |
| AC 22 kW (30 HP) [Cont. nominal] | |
| Par máximo | 216 N・m (22,02 kgf・m) [40% DE] |
HCN-6000
Estándar
BT50, husillo de motor incorporado, lubricación de aceite y aire
| Velocidad | 10000 min-1 |
| Salida | CA 37 kW (50 HP) [30 min. clasificación] |
| CA 30 kW (40 HP) [Cont. nominal] | |
| Par máximo | 350 N・m (35.68 kgf・m) [30 min. calificación] |
Alto torque (opcional)
BT50, husillo de motor incorporado, lubricación de aceite y aire
| Velocidad | 7000 min-1 |
| Salida | CA 30 kW (40 HP) [30 min. clasificación] |
| AC 22 kW (30 HP) [Cont. nominal] | |
| Par máximo | 442 N・m (45.07 kgf・m) [30 min. rating] |
HCN-8800, HCN-10800, HCN-12800
Estándar
Husillo incorporado del motor, aceite y lubricación del aire
| Velocidad | 10000 min-1 |
| Salida | CA 37 kW (50 HP) [30 min. clasificación] |
| CA 30 kW (40 HP) [Cont. nominal] | |
| Par máximo | 350 N・m (35.68 kgf・m) [30 min. calificación] |
Alta velocidad (opción)
Husillo incorporado del motor, aceite y lubricación del aire
| Velocidad | 16000 min -1 |
| Salida | CA 37 kW (50 HP) [30 min. clasificación] |
| CA 30 kW (40 HP) [Cont. nominal] | |
| Par máximo | 179 N・m (35.68 kgf・m) [30 min. rating] |
Alto torque (opcional)
Husillo incorporado del motor, aceite y lubricación del aire
| Velocidad | 8000 min-1 |
| Salida | CA 37 kW (50 HP) [30 min. clasificación] |
| CA 30 kW (40 HP) [Cont. nominal] | |
| Par máximo | 609 N・m (62.09 kgf・m) [30 min. rating] |
Alto torque (opcional)
Husillo incorporado del motor, aceite y lubricación del aire
| Velocidad | 6000 min -1 | |
| Salida | HCN-8800 | CA 37 kW (50 HP) [40% DE] |
| HCN-10800 | CA 30 kW (40 HP) [Cont. nominal] | |
| HCN-12800 | CA 56 kW (75 HP) [40% DE] | |
| AC 45 kW (60 HP) [Cont. nominal] | ||
| Par máximo | 955 N・m (97,38 kgf・m) [40% DE] | |
Amplia variedad de equipos de automatización de fábrica disponibles para máquinas individuales a líneas de producción
Integración de robots
La interfaz para conectar un robot externo para la carga / descarga de piezas de trabajo a / desde accesorios hidráulicos automáticos está opcionalmente disponible.
- Red de campo disponible
PALLETECH SYSTEM
El sistema de automatización escalable, que consiste en almacenadores de paletas, un robot cargador de paletas y estaciones de carga, se puede expandir flexiblemente para adaptarse a los aumentos en la producción. Las paletas se pueden almacenar en una disposición plana o en una disposición de dos o tres niveles para ahorrar espacio en el piso.
