| Tamaño del palé | 500 mm × 500 mm |
| Vástago de herramienta (estándar) | CAT No.40 |
| Velocidad máxima del husillo | 12000 min-1 (rpm) |
| Tamaño máx. de la pieza | Φ720 mm × 870 mm |

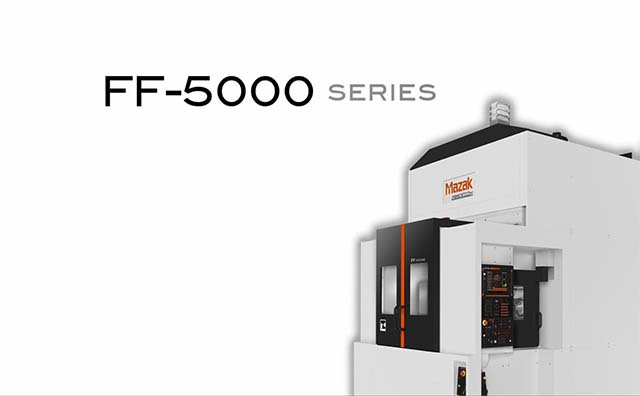

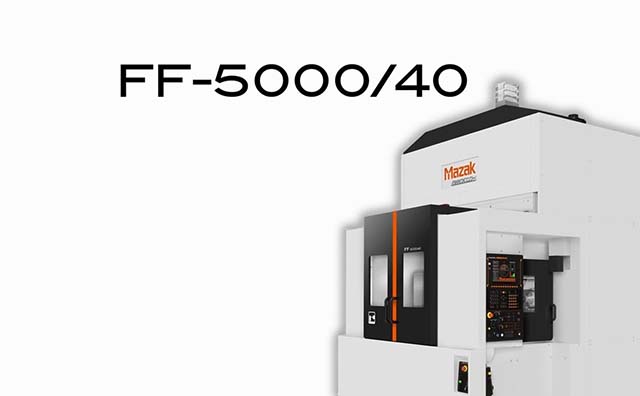

Centros de mecanizado horizontal
FF
Centros de mecanizado horizontal para el mecanizado de piezas producidas en serie
- Alta capacidad de corte y funcionamiento rápido para una alta productividad
- Estructura de la máquina que facilita la construcción de líneas de mecanizado de piezas de producción en masa
- Diseño que ahorra espacio para el mecanizado de piezas de producción en masa
- Alta confiabilidad y capacidad de mantenimiento
Vástago de herramienta (estándar)
Capacidad de corte excepcional para mecanizar una amplia variedad de materiales
Adecuado para mecanizar una amplia variedad de materiales
La estructura rígida de la máquina permite el mecanizado no solo de aluminio, sino también de hierro y hierro fundido.
Husillo de motor incorporado
Se adopta un motor incorporado para el husillo principal. El efecto sinérgico de un husillo que genera un par suficiente y una estructura mecánica rígida proporciona un rendimiento de corte excelente.
Capacidad de corte real
| Fresa frontal Φ80 mm | Fresa de manillar de carburo de Φ20 mm | Fresa frontal Φ100 mm | |
|---|---|---|---|
| Truncamiento | 2503 ml/min | 720 ml/min | 268 ml/min |
| Profundidad/ancho de corte | 5,5 mm/65 mm | 20 mm/3 mm | 3,5 mm/80 mm |
| Materiales para piezas | A5052 | FC300 | S45C |
| Velocidad del husillo | 5000 min-1 | 995 min-1 | 637 min-1 |
| Velocidad de giro rápida | 7000 mm/min | 12000 mm/min | 956 mm/min |
Reducción del tiempo sin cortar gracias al funcionamiento a alta velocidad
Husillo de aceleración/deceleración de alta velocidad
Esta máquina está equipada con un husillo de motor incorporado. La pérdida de potencia se minimiza y se logra una aceleración/desaceleración a alta velocidad, ya que no se utilizan engranajes de transmisión.
Aceleración del husillo
1,4 s (0→12000 min -1)
Eje Z de alimentación de alta velocidad y alta aceleración/desaceleración (estructura de ariete)
El eje Z, con alta velocidad y alta aceleración/desaceleración, mejora la productividad en las operaciones de taladrado, como el roscado y el taladrado.
Velocidad de giro rápida
62 m/min
Aceleración
1.5G（FF-n5000/40、FF-5000/40）
1,2 G（FF-5000/50）
Mesa NC de alta velocidad
La mesa NC es accionada por una leva de engranaje de rodillo para lograr una rotación y un posicionamiento a alta velocidad.
Velocidad máxima: 50 min-1
Posicionamiento de alta velocidad: 1,5 segundos/90 grados

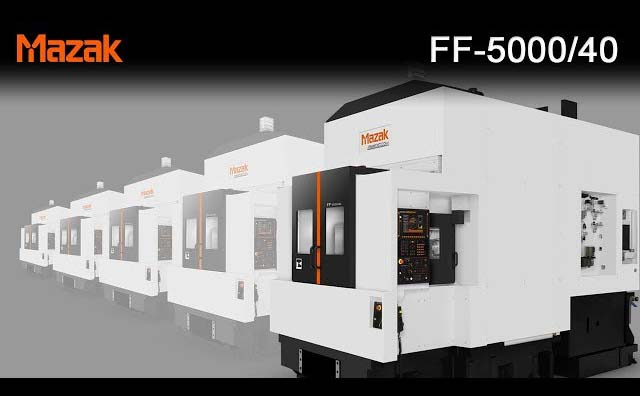

Líneas automatizadas que ahorran espacio y son fáciles de construir
Distancia entre máquinas 650 mm
El ahorro de espacio se logra gracias a la estructura compacta pero altamente rígida y a la colocación del cargador en la parte superior de la máquina.
- Aumento de la productividad por unidad de área
- Una línea fácil de construir para el mecanizado de piezas de producción en masa
Diversas especificaciones y automatizaciones para adaptarse a su sistema de producción
Seleccione la mesa que mejor se adapte a sus necesidades.
Hay tres tipos disponibles para el mecanizado con un posicionamiento óptimo de la pieza: Especificación de mesa de eje B, especificación de mesa de eje A (opcional) y especificación de mesa de eje A/eje B (opcional).
| Mesa de eje B | Mesa de eje A (opcional) | Mesa eje A/eje B (opcional) | |
|---|---|---|---|
| Especificaciones de la tabla |  |  |  |
| Velocidad de giro rápida | 50 min-1 | 16 min-1 | 50 min-1 |
| Tiempo de indexación de tablas (90°) | 1,5 segundos | 2.0 segundos | Eje A: 1,6 segundos/Eje B: 1.5 segundos |
Creación de la línea de automatización óptima
Se trata de una línea de producción dedicada a piezas de automóviles con 18 unidades de FF-5000/40 y 3 cargadores tipo pórtico de doble brazo.
Línea automatizada con robot cargador
Línea de producción automatizada con 20 unidades de FF-5000/40 y 5 robots articulados.
Configuración de la máquina para una alta confiabilidad y facilidad de mantenimiento
Transmisión por ejes X, Y, Z
La configuración de la máquina con mesa fija permite que la transmisión de los ejes X, Y y Z se ubique fuera del área de corte. La alta confiabilidad se logra al reducir la susceptibilidad a las astillas y al agua de corte.
Cubierta direccional para los ejes X e Y
Las cubiertas tipo acordeón brindan una alta confiabilidad y durabilidad para un funcionamiento a alta velocidad.
Abrazadera para husillos
Muelle de disco con una vida útil de 4 000 000 veces
En la sección de sujeción de la herramienta del husillo se adopta un resorte de disco de excelente durabilidad. Permite un mecanizado estable de piezas incluso en el mecanizado de piezas de producción en serie, donde la frecuencia de cambio de herramienta es extremadamente alta.
ATC directo
La estructura simple sin una unidad ATC o una unidad de cambio proporciona una alta confiabilidad para el cambio de herramienta.
Controladores de aceite, unidades de presión hidráulica, equipos de aire
El sistema está ubicado centralmente en un lugar de fácil acceso para facilitar las inspecciones.
