鐳射加工機

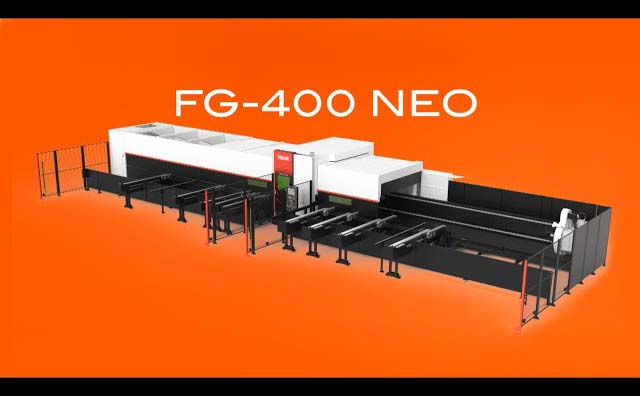

FG-400 NEO

長尺寸、型鋼專用3D光纖鐳射加工機
  • 在一台機器上完成長管材和結構材料的連續自動加工
  • 3D鐳射頭可高精度切割與接合複雜形狀
  • 高效能光纖鐳射高速切割
  • SmoothTUBE CNC 控制器

3D鐳射頭高精度切割

切割和連接更廣泛的材料和複雜的形狀

3D鐳射頭從不同角度和方向加工材料。可加工L、H、工字鋼、槽鋼以及圓管、方管材料。

A 軸、 B 軸H型鋼切斷
Y 軸垂直切割
B 軸口切割提供管道的緊密連接

保護加工頭

萬一發生加工頭撞擊材料的情況，由於加工頭齒頂本身傾斜，可以將損壞降至最低。

所有加工過程都在一台機械上進行

自動上料、自動卸載成品

標準型號可裝載和卸載 8 m 的材料以及成品零件。
  • 1: 從裝載站自動裝載長材料
  • 2：從卸料站自動卸出成品零件

高速進給大幅縮短了加工時間

 FG-400 NEO
X 軸
60 m/min
Y軸36 m/min
Z軸30 m/min
C軸17400 °/min

高精度切割，同時最大限度地減少振動

四個夾爪同時移動旋轉，防止材料變形。各種支撐件可抑制振動並提供高精度切割。

材料自動定心、夾緊
平面支撐架
固定支撐架
圓管支撐架

對於長尺寸素材的攻牙加工也能在一台機械上完成

透過安裝選配的車削刀具單元，可以進行鑽孔和攻牙加工。FG-400 NEO 最大對應M16，FG-220 最大對應M12的攻牙加工。

工程集約的優勢

從搬運、切割、到斜面加工、鑽孔加工、攻牙加工、沖孔等工程，從原材料到成品的所有工程都能在一台機器上完成。大幅縮短了生產周期，提高了精度，減少了夾具費用和設備費用，節省了機械安裝空間，還有節能等諸多優勢。

提高生產效率的高品質光纖鐳射

光纖鐳射具有高效能和對金屬的高吸收率，因此能夠實現高速且節能的加工。

能夠加工多種材料，包括高反射率材料。

光纖鐳射能夠高速切割CO2 鐳射切割機難以加工的低碳鋼。它甚至可以穩定地切割高反射材料，例如鋁、銅和黃銅。

光束直徑控制功能/可變光束模式功能*

配備了依據材料和板厚自動調整鐳射光束直徑的光束直徑變更功能，以及控制鐳射光束發散角度的光束形狀變更功能。透過結合這兩個功能，能在薄板加工中提高速度，在厚板加工中提高質量。

根據板厚調整為最適合的光束

豐富的選配，實現更高精度、高附加值、更高品質的加工

用於攻牙加工和熱熔鑽加工的車削刀具裝置

從3D切割到攻牙和熱熔鑽加工，在同一台機器上完成所有加工工程。待攻牙的孔位先由鐳射切割，再進行攻牙，以縮短生產周期並提高生產力。

工件測量

材料裝入機器後自動測量長度，無需手動測量每塊材料。









鍊式輸送機

輕鬆裝載大量材料（取決於直徑）以實現連續操作。
（V型支撐式輸送機為標準配備）









測量傳感器

測量管材和結構材料的外徑，並自動補償材料變形，以確保高精度定位。

棒材搬運

透過安裝專用於棒材切割的夾爪，
可加工扁鋼。

短材料搬運功能

即使是從裝載側無法裝載的短材料，也可以從卸載側裝載，有效利用材料。

SmoothTUBE，專為管材設計的新世代CNC控制器

專為管材加工設計的全新GUI(圖形使用者介面)，大幅提升操作性能。採用了21.5 英寸觸控式大型液晶雙螢幕。可以在一個螢幕上完成生產流程。透過CNC控制器輕鬆地更改排程運行的條件設定及執行再加工流程。備有此選配項目。

smoothtube
副螢幕

機台監控系統和圖形選單

機器監控系統提供機器的概覽，包含 3D 圖像和重要的狀態更新，包括門的開啟/關閉狀態。圖形選單可讓操作員輕鬆存取加工頭和機台操作選單，也能呈現機台的程序狀態。

smoothtube
主螢幕

完全支援機台程序狀態

主螢幕在整個生產過程中為操作員提供協助。使用新設計的介面可以有效監控整個過程。操作員可以在 CNC 控制器上輕鬆修改預定操作的條件設置，甚至重新加工選定的零件。

smoothtube

FG-400 NEO
