CNC Torna Merkezleri

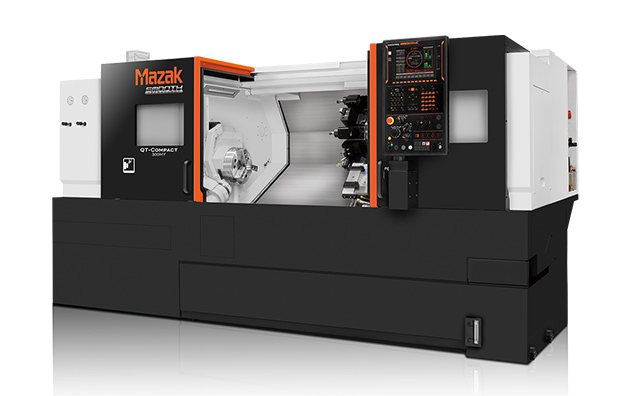

QT-COMPACT

Kompakt, yüksek performanslı CNC torna

Yüksek maliyet etkinliği ve sağlamlık

Tornalama, frezeleme, Y ekseni işleme ve ikinci iş mili seçenekleri gibi çeşitli uygulamalar için kapsamlı ürün yelpazesi

Üstün çalışabilirlik ve yüksek hız, yüksek doğruluk kontrolüne sahip MAZATROL SmoothC CNC sistemiyle donatılmıştır

Ayna boyutu

Yüksek maliyet etkinliği ve sağlamlık

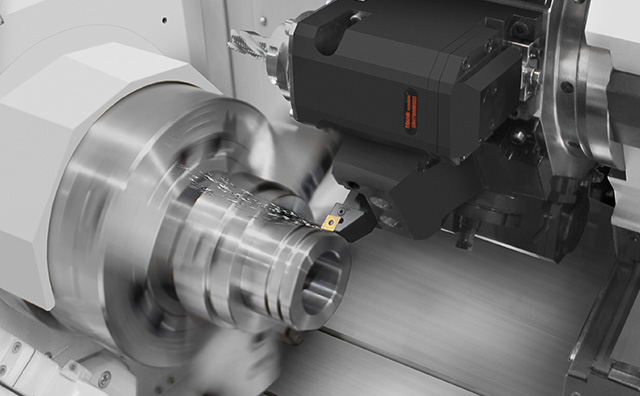

Yüksek verimlilik ve yüksek doğruluk elde etmek için aktarmasız iş mili

Tüm seriler, demir içeren metallerin ağır işlenmesi veya alüminyum gibi demir dışı metallerin yüksek hızda işlenmesi gibi çeşitli işlemlere olanak sağlayan aktarmasız iş mili ile donatılmıştır. Yüksek hassasiyetin sağlanması için titreşime sebep olan dişli ve kayışlar kullanılmamaktadır.

Ana iş mili ayrıca 0.0001° minimum artışlarla C ekseninde indeksleme ve işleme işlemlerini de gerçekleştirebilir.

100 Serisi: 6”, 200 Serisi: 8”,

300 Serisi: 10”

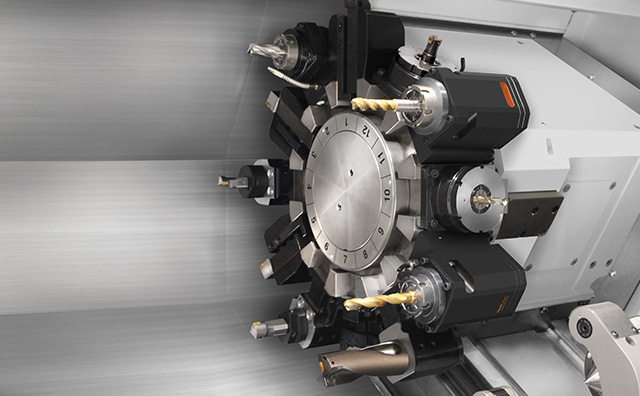

Frezeleme fonksiyonlu 12 konumlu tambur tareti

Tambur tareti bindirmeye karşı minimum ölçülerde için tasarlanmıştır. Yerinden kalkmadan kendi içinde dişli kilitleme sistemi kullanılarak, yüksek hızlı taret sıkma/açma işlemi herhangi bir bindirme ihtimali olmadan gerçekleştirilebilir. Takım tutucular taret üzerine dört cıvata ile sağlam bir şekilde monte edilmiştir. Opsiyonel olarak 24 pozisyonlu taret de mevcuttur.

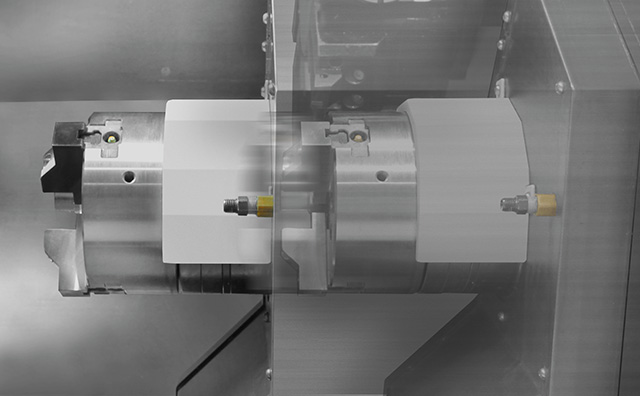

İkinci iş mili

Her iki iş milinin yönlendirilmesiyle, sürekli işleme için ana iş milinden ikinci iş miline yüksek hassasiyette iş parçası transferi gerçekleştirilebilir. 100 Serisi: 5”, 200 / 300 Serisi: 6”

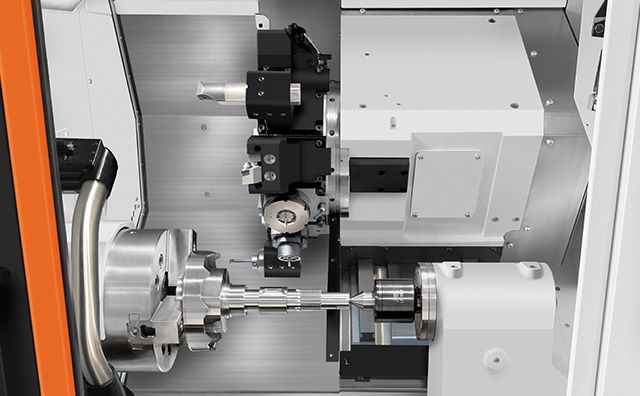

Karmaşık şekillerin işlenmesi için Y ekseni

Uzun Y ekseni hareketi, yüksek doğruluk ve yüksek verimlilik sağlar.
karmaşık iş parçalarının verimli işlenmesi.
Y ekseni hareketi: 100（±50 ）mm

Tüm serilerde frezeleme fonksiyonlarına sahip geniş ürün yelpazesi

Üretim tarzınıza göre makine seçilebilir

	İş mili	Frezeleme iş mili	Y-ekseni	İkinci iş mili	Punta	Evrensel
100MY L	15 kW 6000 dev/dak	5,5 kW 4500 dev/dak	●	ー	●	500U
100MS L			ー	●	ー		ー
100MSY L			●	●	ー
200MY L	15 kW 5000 dev/dak	5,5 kW 4500 dev/dak	●	ー	●	500U	1000U
200MS L			ー	●	ー		ー
200MSY L			●	●	ー		ー
300MY L	15 kW 4000 dev/dak	5,5 kW 4500 dev/dak	●	ー	●	500U	1000U
300MS L			ー	●	ー		ー
300MSY L			●	●	ー		ー

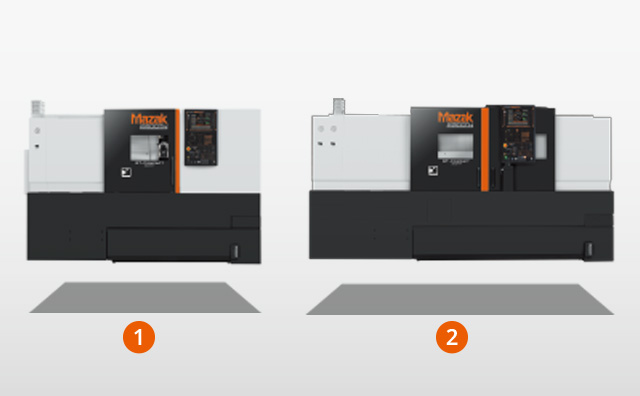

Sınırlı alanlarda bile yüksek verimlilik

Aynı genel özelliklere sahip makineler aynı zemin alanını gerektirir

500U tipinde makineler için 100 serisinden 300 serisine kadar tüm makineler aynı taban alanına kurulabilir: 4,39m².
1000U tipinde makineler için 200M, 200MY, 300M, 300MY serileri aynı taban alanıyla kurulabilir: 5,96m².

1: | 4,39 m²(2600 mm × 1690 mm)
2: | 5,96 m²(3385 mm × 1760 mm)

Yüksek hız/yüksek doğruluk kontrolleriyle eşsiz işlevsellik

MAZATROL SmoothC ile donatılmıştır

Basit tuş kontrolleriyle programlar kolaylıkla yapılabilir. MAZATROL programlama ile deneyimsiz operatörler bile hızlı bir şekilde program oluşturabilirler. Her işlem için bir ana ekran bulunmaktadır. Üretim, programlama, takım verisi yönetimi, ayar ve bakım için ilerleme ve kullanılabilirlik merkezi olarak yönetilebilir.

Gelişmiş otomasyon için çeşitli seçenekler

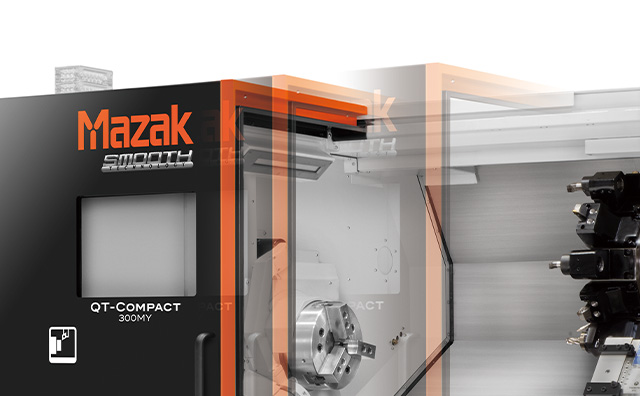

Otomatik ön kapı

3 kademeli açma/kapama hızını destekler ve dokunmatik basınç sensörü ile çalışmayı durduran dahili emniyet cihazına sahiptir. Alan sensörleri ile otomatik açılıp kapanma özelliği de mevcuttur.

TAKIM ÖLÇME KOLU

Takım ayarı, takım ucunun takım sensörüne temas ettirilmesiyle yapılır; bu sayede takım otomatik olarak CNC sistemine kaydedilir, böylece takım ayar süresi önemli ölçüde azalır.

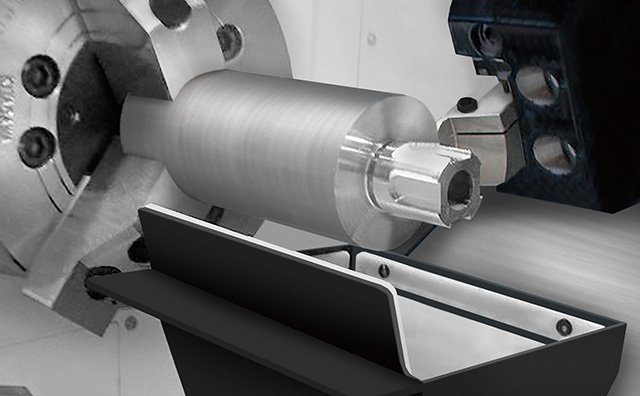

Otomatik parça yakalayıcı

Bu fonksiyon, bitmiş iş parçalarını otomatik olarak makinenin dışındaki parça kutusuna taşıyacaktır. Çubuk besleyiciler veya iş parçası boşaltma konveyörleri ile birleştirilerek otomasyonlu bir sistem elde edilebilir.

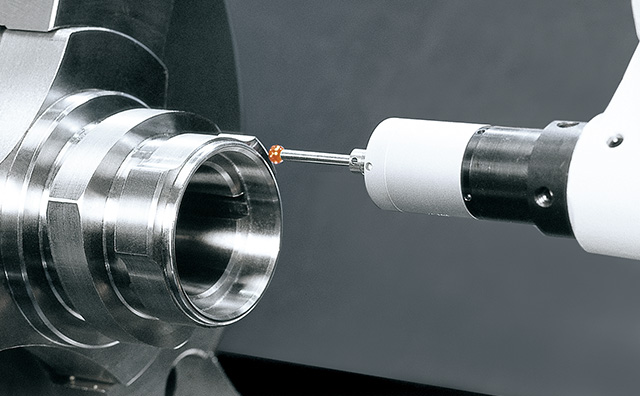

OTOMATİK İŞ PARÇASI ÖLÇÜMÜ

Bu fonksiyon, işlenmiş iş parçasının iç ve dış çaplarını, yüzey düzensizliklerini vb. otomatik olarak ölçmek, takım düzeltmelerini gerçekleştirmek ve gözetimsiz çalışma sırasında işleme hassasiyetini korumak için taret üzerine monte edilmiş bir dokunmatik sensör kullanır.

Seri üretim için otomasyon

QT-COMPACT L serisi, operatörler için güvenlik çitleri, kilitlemeler ve güvenlik fonksiyonları ekleyebilir
Robot sistemleri kullanılarak üst düzey otomasyonlar için.
