| ขนาดโต๊ะ | 3500 มม. × 820 มม |
| ก้านเครื่องมือ (มาตรฐาน) | BT40 |
| ความเร็วสปินเดิลจับงานสูงสุด | 18000 นาที-1 (รอบต่อนาที) |
| ขนาดชิ้นงานโตสูงสุด | Φ820 มม. × 3690 มม. |

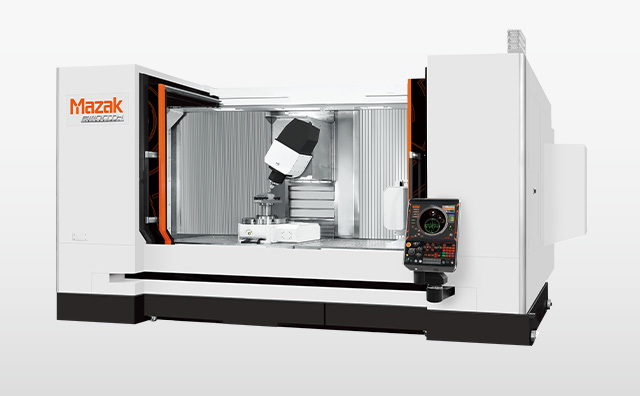

เครื่องกัดแนวตั้ง 5 แกน
VTC
คอลัมน์ เครื่องกัดแนวตั้งการเดินทางสําหรับการตัดแต่งขึ้นรูปด้วยเครื่องจักร 5 แกน
- การตัดเฉือนรูปทรงชิ้นงานที่ซับซ้อนโดยการตัดแต่งขึ้นรูปด้วยเครื่องจักร 5 แกนพร้อมกัน*1
- การตัดเฉือนในทุกมุมของพื้นผิวแนวตั้งแนวนอนและเอียงด้วยหัวหมุนแกน B ±110° เพิ่มผลผลิตผ่านการรวมกระบวนการ
- โต๊ะ ยาว 3500 มม. × 820 มม. ช่วยให้สามารถตัดแต่งขึ้นรูปด้วยเครื่องจักร ชิ้นงาน ยาว หลายชิ้น และสามารถใช้เป็น 2 ระบบการเปลี่ยนพาเลท*2
- 18000 นาที -1แกนหมุนเอาต์พุตสูงสําหรับการตัดเฉือนวัสดุที่หลากหลายตั้งแต่อลูมิเนียมไปจนถึงเหล็กกล้า
*1: VTC-800/30SR ต้องใช้หัวจับตั้งโต๊ะแบบหมุนเสริม
*2: โต๊ะคงที่เสริมสําหรับ VTC-800/30SDR มีขนาดต่างกัน
แกนหมุนช่วยให้สามารถตัดแต่งขึ้นรูปด้วยเครื่องจักรได้หลากหลาย

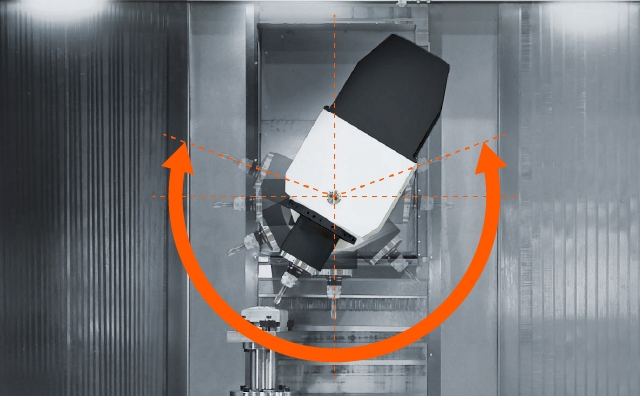

หัวหมุนแกน B
หัวหมุนแกน B ที่มีช่วงหมุน 220° ทําดัชนีที่เพิ่มขึ้นทีละ 0.0001° ด้วยลูกกลิ้งเกียร์ลูกเบี้ยวและมอเตอร์ควบคุมการเคลื่อนที่ การสะท้อนกลับศูนย์
คัปปลิ้งแบบดัชนีสามารถยึดได้ทุกๆ 5° และเหมาะสําหรับการตัดสําหรับงานหนัก
นอกจากนี้ สามารถตัดเฉือนพื้นผิวแนวตั้ง แนวนอน และเอียงได้ทุกมุม ซึ่งช่วยเพิ่มผลผลิตผ่านการรวมกระบวนการ

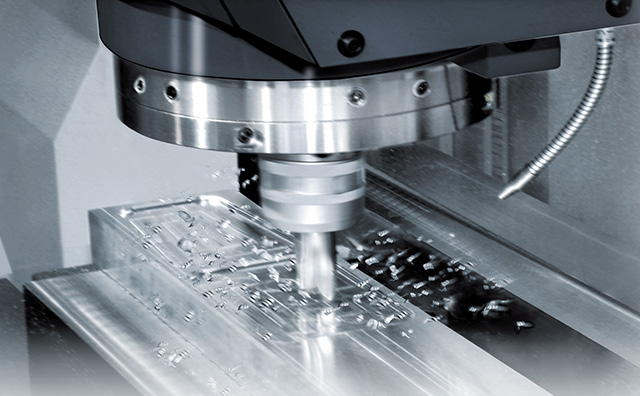

แกนหมุนประสิทธิภาพสูงสําหรับความต้องการในการผลิตที่หลากหลาย
ซีรีส์ VTC-800/30 มี 18000 นาที-1, 35 กิโลวัตต์ (47 แรงม้า) [50% ED] แกนหมุนกําลังสูง
แกนหมุนสามารถใช้ตัดวัสดุต่างๆ เช่น อลูมิเนียม เหล็กหล่อ และเหล็กกล้า
พื้นที่ทํางานที่ยืดหยุ่นสําหรับการตัดเฉือนที่หลากหลาย
แกน X จังหวะ 3000 มม. และแกน Y จังหวะ 800 มม. เหมาะสําหรับการตัดเฉือนที่หลากหลาย
การทํางานความเร็วสูง
ระบบควบคุมขั้นสูงเซอร์โวมอเตอร์และตัวกั้นลูกกลิ้งช่วยเพิ่มความจุของประสิทธิภาพสูง แกนหมุนและบรรลุอัตราการการเคลื่อนที่อย่างรวดเร็วและอัตราป้อนที่เร็วที่สุดในระดับเดียวกัน ซึ่งช่วยลดเวลาตัดที่ไม่ตัด
อัตราการเคลื่อนที่อย่างรวดเร็ว (แกน Z) 50000 มม./นาที

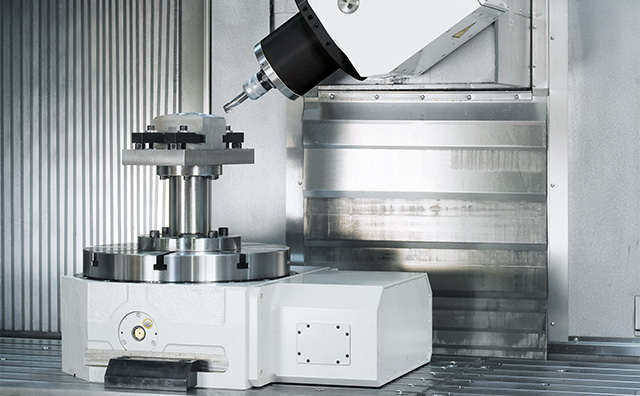

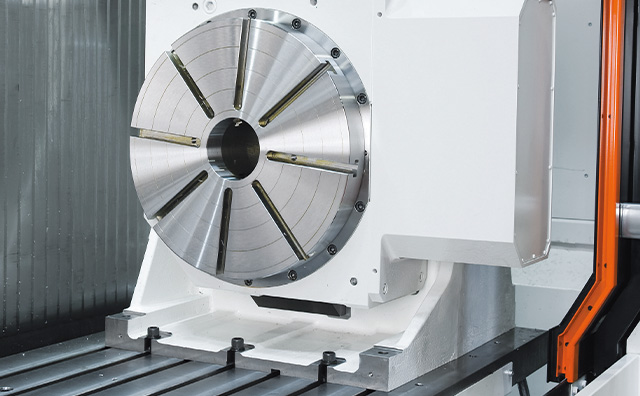

หัวจับตั้งโต๊ะแบบหมุน (ตัวเลือก)*
การเลือกหัวจับตั้งโต๊ะแบบหมุนที่เป็นอุปกรณ์เสริมช่วยให้สามารถตัดเฉือนด้วยเครื่องจักร 5 แกนพร้อมกันได้
โต๊ะหมุนซึ่งสามารถวางในแนวนอนหรือแนวตั้งได้สามารถวางไว้ที่ด้านใดด้านหนึ่งของโต๊ะเครื่องได้
ลูกเบี้ยวเกียร์ลูกกลิ้งเดียวกันกับแกน B ช่วยให้สามารถตัดเฉือนรูปร่างได้
* เข้ากันได้กับ VTC-800/30SR เท่านั้น

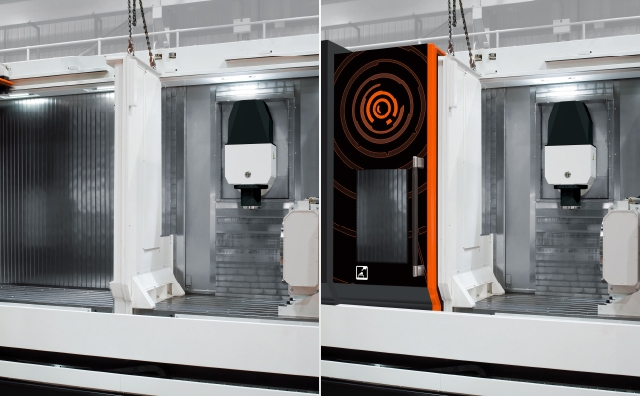

พาร์ติชันตรงกลางที่ถอดออกได้ (ตัวเลือก)*
ด้วยการแบ่งพื้นที่การตัดเฉือนด้วยพาร์ติชันตรงกลางที่เป็นอุปกรณ์เสริมด้านหนึ่งสามารถตัดเฉือนได้ในขณะที่อีกด้านหนึ่งกําลังติดตั้งชิ้นงานถัดไปซึ่งจะช่วยเพิ่มผลผลิต
การติดตั้งหัวจับตั้งโต๊ะแบบหมุนที่เป็นอุปกรณ์เสริมทั้งสองด้านช่วยให้สามารถตัดเฉือนที่มีมูลค่าสูงขึ้นมาก
* เข้ากันได้กับ VTC-800/30SR เท่านั้น

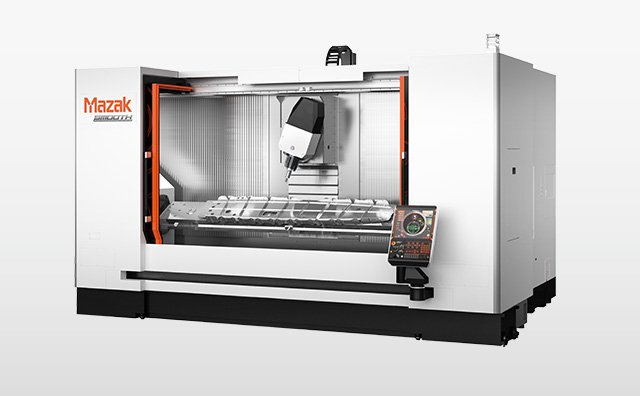

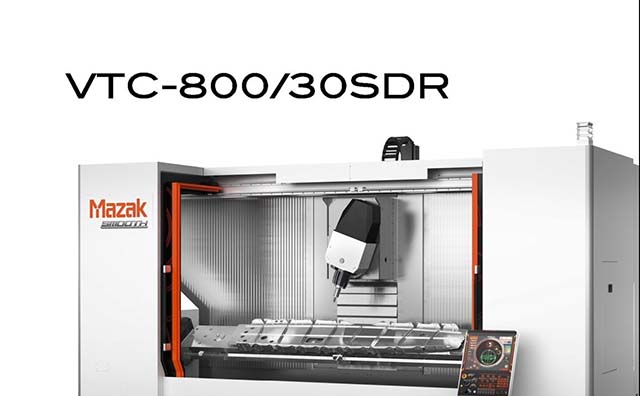

โต๊ะหมุนแบบซิงโครไนซ์คู่*
เหมาะอย่างยิ่งสําหรับการตัดแต่งขึ้นรูปด้วยเครื่องจักร ชิ้นงาน 5 แกนยาว เช่น ชิ้นส่วนอากาศยาน
VTC-800/30SDR มีโต๊ะหมุนแบบซิงโครไนซ์คู่ และการกําจัดโต๊ะคงที่ การกําจัดชิปที่มีประสิทธิภาพสูง
นี่เป็นโซลูชั่นที่เหมาะสําหรับการตัดเฉือนชิ้นส่วนการบินและอวกาศซึ่งต้องการการตัดเฉือน 5 แกนพร้อมกันที่มีความแม่นยำสูงและอัตราการกําจัดวัสดุสูง
* เข้ากันได้กับ VTC-800/30SDR เท่านั้น

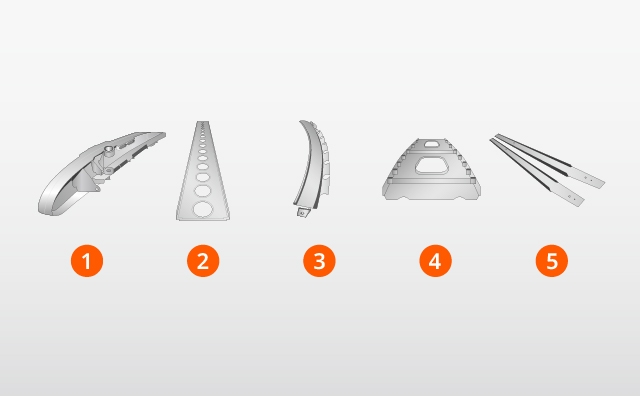

การประยุกต์ใช้

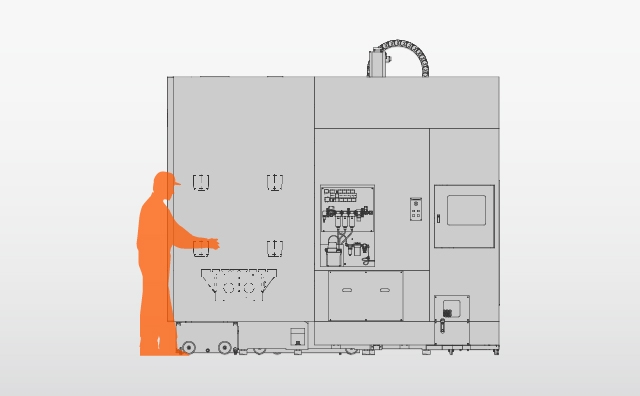

การออกแบบตามหลักสรีรศาสตร์เพื่อการใช้งานที่สะดวก

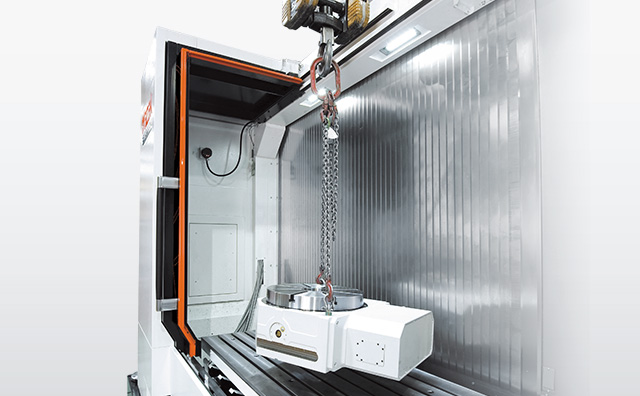

การเข้าถึงโต๊ะที่ยอดเยี่ยม
ประตูไม่มีสายสะพายไม่มีคานในบริเวณเพดาน ไม่มีการรบกวนเมื่อใช้เครนเหนือศีรษะสําหรับการติดตั้งอุปกรณ์ติดตั้งและการขนถ่ายชิ้นงานขนาดใหญ่

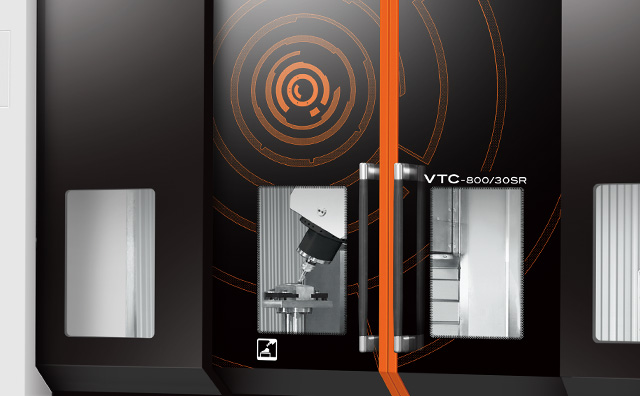

หน้าต่างบานใหญ่
หน้าต่างประตูหน้าขนาดใหญ่เป็นมาตรฐานช่วยให้ผู้ปฏิบัติงานสามารถตรวจสอบกระบวนการตัดเฉือนได้อย่างง่ายดาย
เข้า ถึง
ประตูผู้ปฏิบัติงานช่วยให้เข้าถึงโต๊ะได้อย่างดีเยี่ยม ทําให้การติดตั้งง่ายขึ้น
