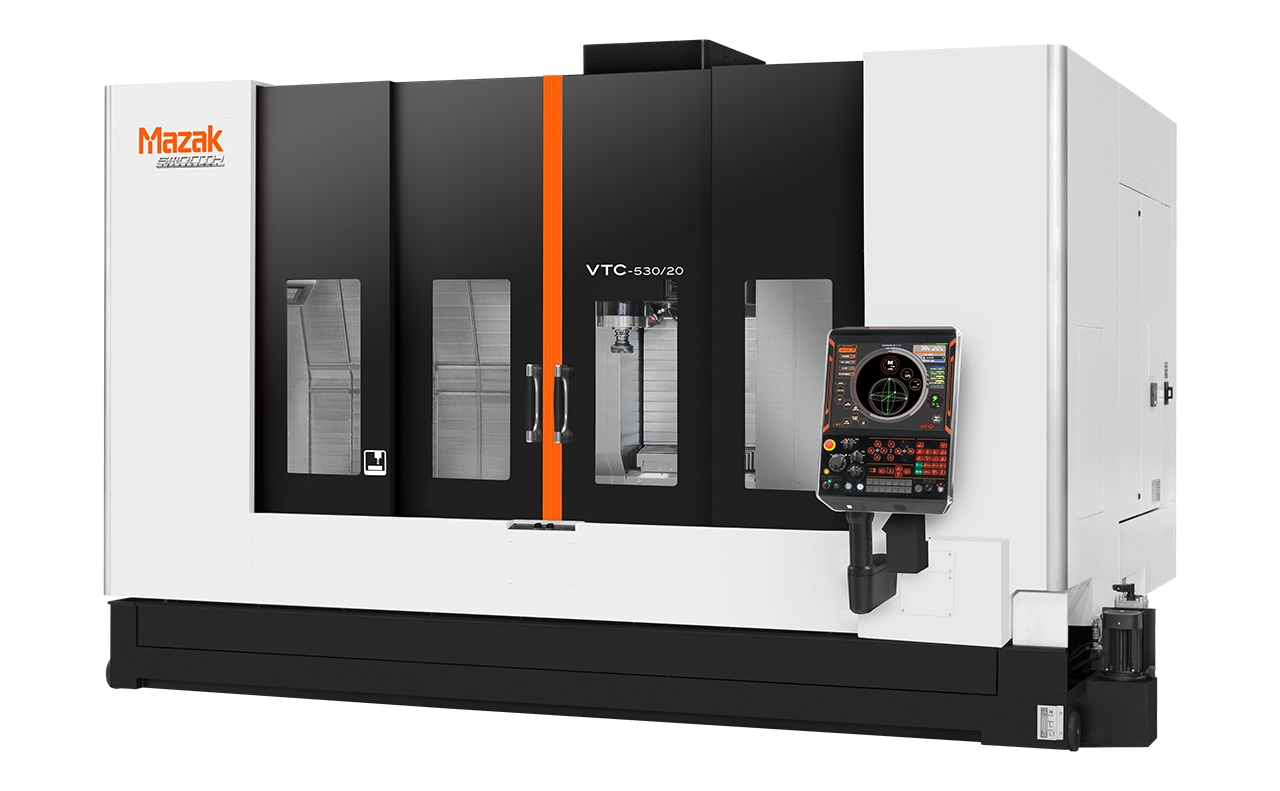

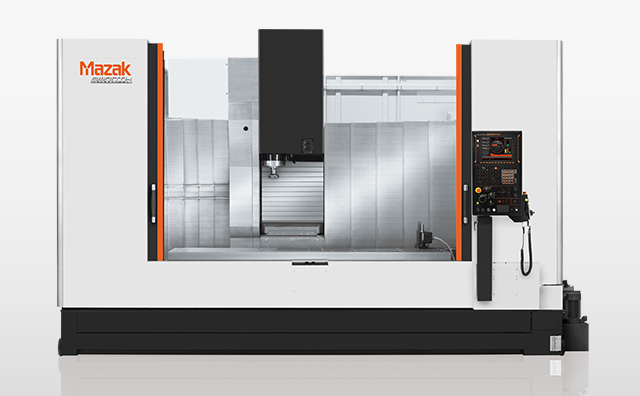

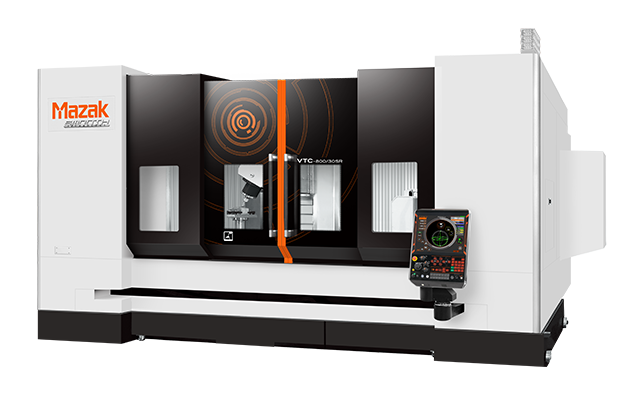

เครื่องกัด CNC แนวตั้ง

VTC

เครื่องกัดแนวตั้ง
  • นำระบบ โต๊ะ คงที่และการเคลื่อนที่ แกนหมุน มาใช้
  • โต๊ะ ยาว (2300 มม. × 530 มม.) สามารถใช้ในการตัดเฉือนชิ้นงานยาว การตัดเฉือนหลายชิ้น หรือใช้แทน ระบบการเปลี่ยนพาเลท สองอันได้
  • จังหวะ แกน X ขนาดใหญ่สำหรับการกลึงชิ้นส่วนยาวในพื้นที่จำกัด

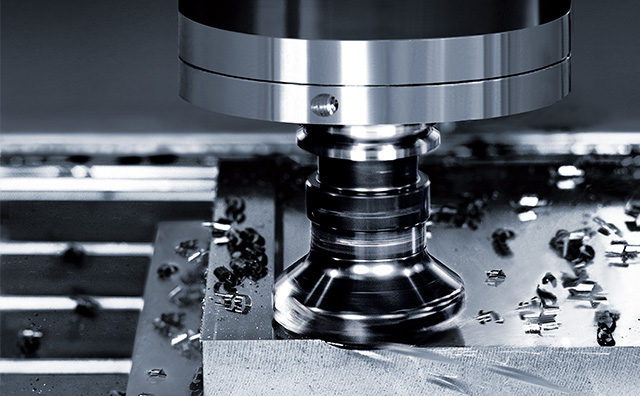

พร้อม แกนหมุน สำหรับการทำงานที่มั่นคง

แกนหมุน จะได้รับการระบายความร้อนโดยการหมุนเวียนของเหลวระบายความร้อนใน ปลอกหุ้ม ด้านนอกของ แกนหมุน เพื่อป้องกันการเสียรูปเนื่องจากความร้อน และเพื่อให้แน่ใจว่าการตัดเฉือนจะเสถียร แกนหมุน เอนกประสงค์นี้สามารถนำไปใช้กับการใช้งานที่หลากหลาย

ระบบ โต๊ะ แบบคงที่และ แกนหมุน หมุนเคลื่อนที่ช่วยให้สามารถกลึงได้ในพื้นที่จำกัด

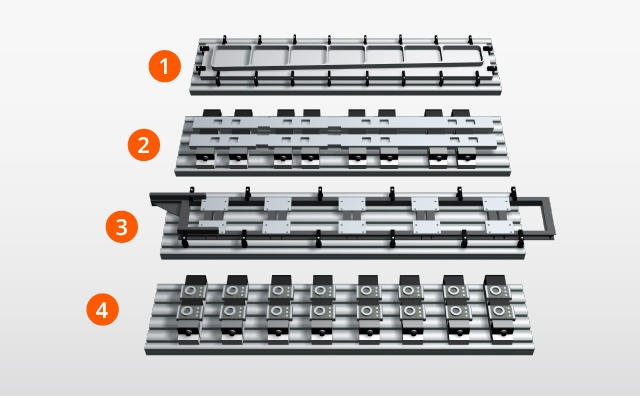

โต๊ะ ยาว

ไม่มีอุปกรณ์ที่ปลายทั้งสองด้านของ โต๊ะ ยาว ช่วยให้มีพื้นที่ว่างสำหรับการใช้งานหลากหลาย รวมถึงชิ้นงานยาวและชิ้นงานยื่นออกมา

  • 1: ชิ้นงานขนาดใหญ่และยาว
  • 2: หลายส่วนจากวัสดุชิ้นเดียว
  • 3: ชิ้นงานยื่นออกมาจาก โต๊ะ
  • 4: ตั้งค่าหลายส่วน

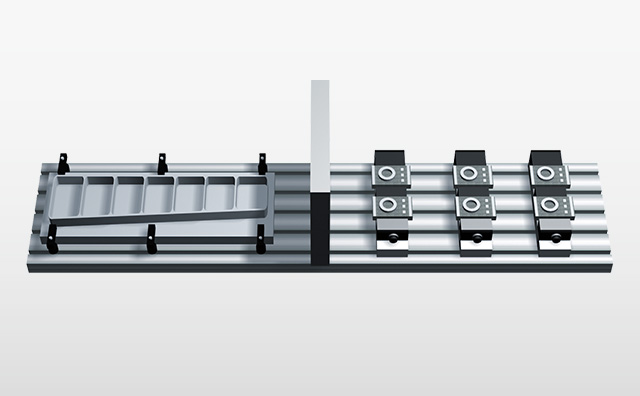

พาร์ติชั่นกลาง(ตัวเลือก)

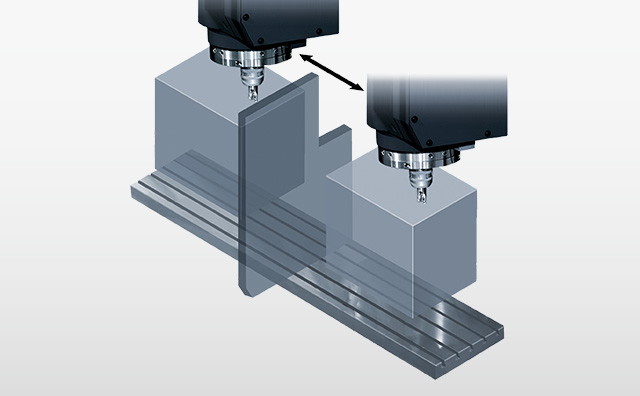

พาร์ติชั่นตรงกลางที่เป็นอุปกรณ์เสริมช่วยให้สามารถใช้ VTC-530/20 เป็นเครื่องแยกกันสองเครื่องได้ สามารถตั้งค่า รวมถึงการโหลด/ขนชิ้นงานด้านหนึ่งได้ ในขณะที่กำลังทำการกลึงอีกด้านหนึ่ง

การทำงานแบบ ระบบการเปลี่ยนพาเลท 2 แบบ

ประหยัดพื้นที่ในการติดตั้ง

โดยปกติแล้วศูนย์การกลึงที่มีระยะชัก X ขนาดใหญ่จะต้องใช้พื้นที่มาก เนื่องจากเครื่องจักรยังมี แกน Y ขนาดใหญ่และ โต๊ะ ขนาดใหญ่ด้วย VTC-530/20 มีข้อกำหนดพื้นที่วางขั้นต่ำแม้ว่าเครื่องจะมี จังหวะ แกน X ยาวถึง 1,950 มม. ก็ตาม

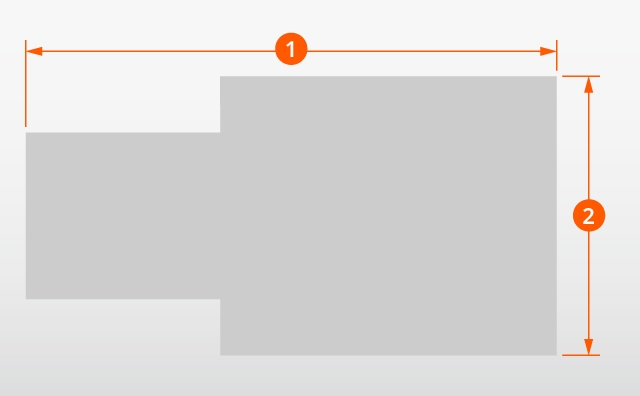

การเปรียบเทียบพื้นที่ใช้สอย

VTC-530/20

จังหวะ แกน X : จังหวะ แกน Y 1950 มม. : 530 มม.
ขนาดตาราง: 2300 มม. × 530 มม.
พื้นที่ใช้สอย : 12.09 m2(1: 3980 มม. × 2:3037 มม.)
ความต้องการพื้นที่ลดลง 50%

  • *พื้นที่วางเครื่องจักรที่มีอุปกรณ์ MAZATROL SmoothC

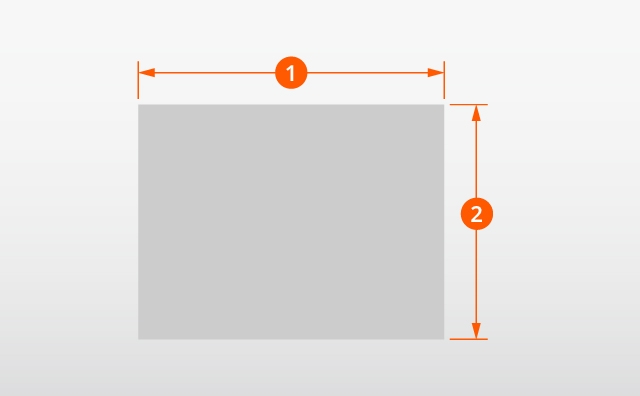

เครื่องกัดที่มีอุปกรณ์เปลี่ยนเครื่องมือ ธรรมดาที่มี แกน X ขนาดใหญ่

จังหวะ แกน X : 2000 มม. จังหวะ แกน Y : 800 มม.
ขนาดตาราง: 2240 mm × 750 mm
พื้นที่ใช้สอย : 24.66ตร.ม.(1: 3980 มม. × 2:3037 มม.)

การออกแบบที่เน้นหลักสรีรศาสตร์ช่วยให้การทำงานสะดวกยิ่งขึ้นอย่างเหนือชั้น

ใช้ระบบ โต๊ะ แบบคงที่และการเคลื่อนที่ แกนหมุน

การเข้าถึง โต๊ะ ได้ดีและช่องเปิดกว้างให้การใช้งานที่สะดวกสบาย โต๊ะ แบบคงที่ช่วยให้ติดตั้งหุ่นยนต์และอุปกรณ์ไฮดรอลิกได้อย่างง่ายดาย

ประสิทธิภาพการทำงานได้รับการปรับปรุงโดย MAZATROL SmoothG และ MAZATROL SmoothC ด้วยการทำงานที่ใช้งานง่าย

MAZATROL SmoothG

MAZATROL SmoothC

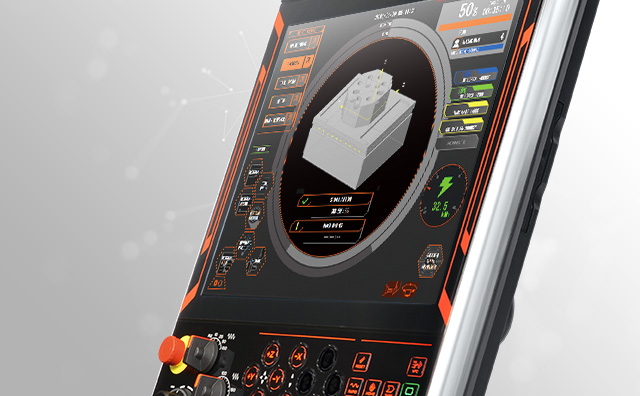

การเขียนโปรแกรมสนทนา MAZATROL

การเขียนโปรแกรมสนทนา MAZATROL ใช้ภาษาสนทนา และสามารถสร้าง/แก้ไขโปรแกรมได้ง่ายๆ เพียงป้อนข้อมูลลงในแบบชิ้นงานตามคำถามที่แสดงบนหน้าจอปฏิบัติการ แม้แต่ผู้ปฏิบัติงานที่ไม่มีประสบการณ์ก็สามารถสร้างโปรแกรมได้อย่างรวดเร็วโดยกำหนดเงื่อนไขการตัดโดยอัตโนมัติและสร้างเส้นทางเครื่องมือโดยอัตโนมัติ

วงจรการกัดแบบ Pocket Milling

Pocket Milling เป็นรอบการกัดหลุมแบบใหม่สำหรับการเขียนโปรแกรม MAZATROL ฟังก์ชันนี้รักษาองศาการสัมผัสที่คงที่ระหว่าง เครื่องตัด กับวัสดุเพื่อสร้าง เส้นทางเครื่องมือ ที่มีประสิทธิภาพสูง ลดความแปรผันของการโหลดเศษโลหะ ยืด อายุการใช้งานของเครื่องมือ และทำให้สามารถใช้เครื่องมือได้อย่างเต็มประสิทธิภาพ

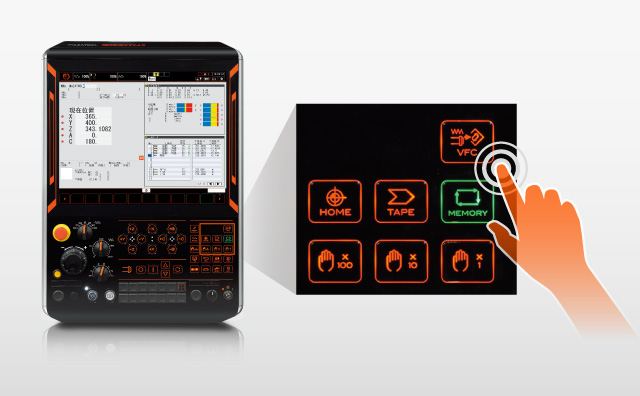

ฟังก์ชั่น VFC

การกดปุ่ม VFC จะทำให้สามารถเปลี่ยนเงื่อนไขการตัดที่ตั้งโปรแกรมไว้และเปลี่ยนแปลงได้ในโปรแกรมการตัดเฉือน ข้อมูลเงื่อนไขการตัดใหม่สามารถนำมาใช้ได้เมื่อมีการสร้างโปรแกรมใหม่

วิดีโออ้างอิง

BT40
