Centra tokarskie CNC

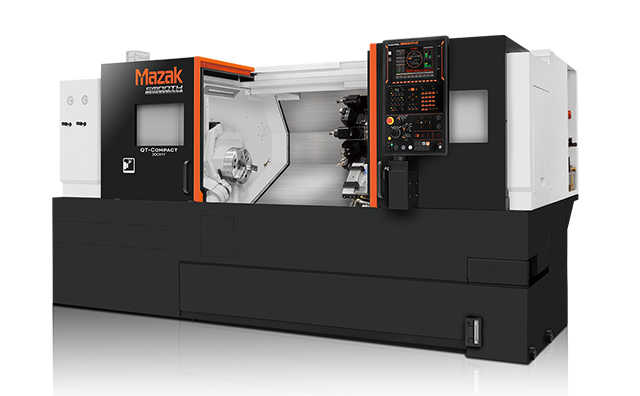

QT-COMPACT

Kompaktowe, wysoce wydajne centra tokarskie CNC

Ekonomiczna eksploatacja, sztywna konstrukcja

Rozbudowana gama maszyn do różnych zastosowań, takich jak toczenie, frezowanie, obróbka w osi Y oraz praca z drugim wrzecionem

Maszyny wyposażone w system CNC MAZATROL SmoothC, który oferuje niezrównaną łatwość obsługi, szybkość i precyzję sterowania

Rozmiar uchwytu

Ekonomiczna eksploatacja, sztywna konstrukcja

Zintegrowany zespół wrzeciona i silnika umożliwia osiągnięcie wysokiej wydajności i precyzji

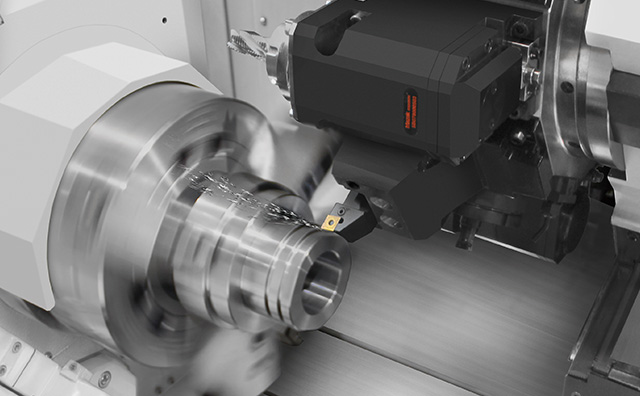

Wszystkie modele z tej serii są wyposażone w zintegrowane zespoły wrzeciona i silnika, które mogą realizować różne operacje, takie jak ciężka obróbka metali żelaznych lub szybka obróbka metali nieżelaznych, np. aluminium. W maszynach tych nie są stosowane koła zębate ani pasy będące źródłem wibracji.

Główne wrzeciono może również realizować indeksowanie w osi C z minimalnym skokiem 0,0001° oraz konturowanie.

Seria 100: 6”, seria 200: 8”,

Seria 300: 10”

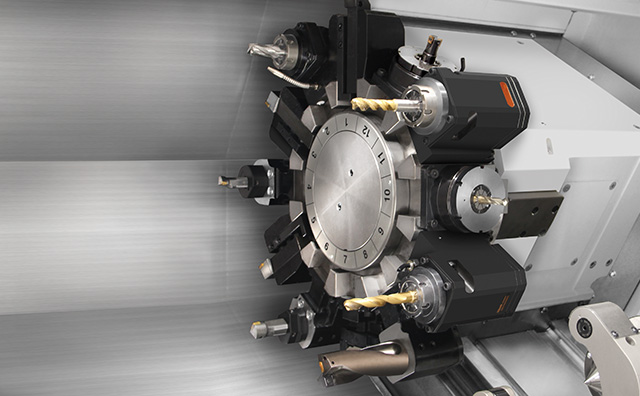

12-pozycyjna głowica rewolwerowa z funkcją frezowania

Głowica rewolwerowa została zaprojektowana tak, aby ryzyko kolizji było ograniczone do minimum. Obrót głowicy odbywa się bez unoszenia, co pozwala na szybkie i bezkolizyjne zaciskanie/zwalnianie. Uchwyty narzędzi są sztywno montowane do głowicy za pomocą czterech śrub (Bolt-on). Jako opcja dostępna jest także 24-pozycyjna głowica rewolwerowa.

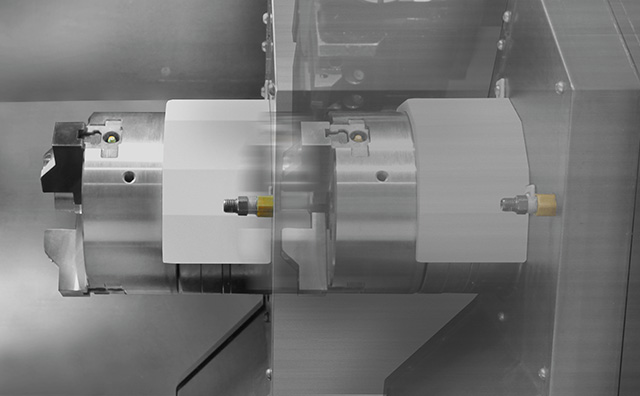

Drugie wrzeciono

Dzięki funkcji orientacji obu wrzecion możliwe jest przenoszenie detalu z wrzeciona głównego na drugie wrzeciono z zachowaniem wysokiej dokładności, co pozwala na utrzymanie ciągłości obróbki. Seria 100: 5”, seria 200/300: 6”

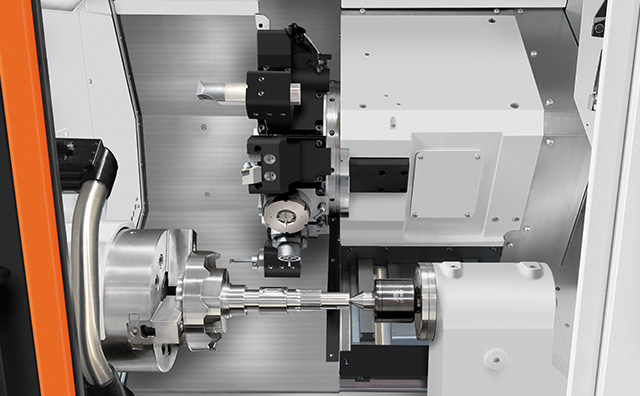

Oś Y do obróbki skomplikowanych kształtów

Długi zakres osi Y zapewnia wysoką dokładność
i wydajność obróbki skomplikowanych detali.
Zakres osi Y: 100 (±50) mm

Rozbudowana gama modeli z funkcjami frezowania we wszystkich seriach

Wybierz maszynę odpowiednią do charakteru Twojej produkcji

	Wrzeciono	Wrzeciono narzędzi obrotowych	Oś Y	Drugie wrzeciono	Konik	Długość
100MY L	15 kW 6000 obr/min	5,5 kW 4500 obr/min	●	ー	●	500 U
100MS L			ー	●	ー		ー
100MSY L			●	●	ー
200MY L	15 kW 5000 obr/min	5,5 kW 4500 obr/min	●	ー	●	500 U	1000 U
200MS L			ー	●	ー		ー
200MSY L			●	●	ー		ー
300MY L	15 kW 4000 obr/min	5,5 kW 4500 obr/min	●	ー	●	500 U	1000 U
300MS L			ー	●	ー		ー
300MSY L			●	●	ー		ー

Wysoka wydajność nawet w ograniczonej przestrzeni

Maszyny uniwersalne tej samej klasy zajmują tę samą powierzchnię

Wszystkie maszyny 500U z serii od 100 do 300 zajmują tę samą powierzchnię: 4,39 m².
Wszystkie maszyny 1000U z serii 200M, 200MY, 300M, 300MY i zajmują tę samą powierzchnię: 5,96 m².

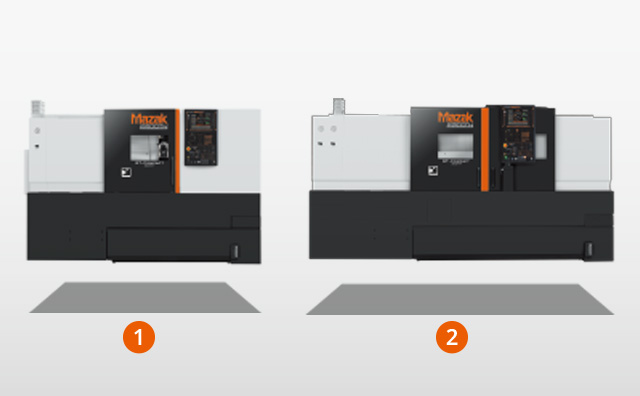

1: | 4,39 m²(2600 mm ×1690 mm)
2: | 5,96 m²(3385 mm × 1760 mm)

Niezrównana łatwość obsługi oraz szybkość i dokładność sterowania

System sterowania MAZATROL SmoothC

Programy można tworzyć w prosty sposób, używając przycisków. W systemie MAZATROL nawet niedoświadczeni operatorzy mogą bardzo szybko tworzyć własne programy. Każdy proces ma własny ekran główny. Kontrola postępów i dostępności do produkcji, programowanie, zarządzanie danymi narzędzi, ustawianie i serwisowanie może odbywać się z centralnego interfejsu.

Różne opcje zaawansowanej automatyzacji

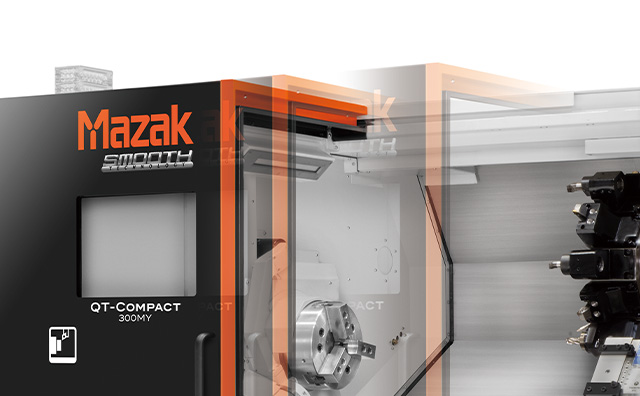

Automatyczne drzwi przednie

Oferują 3 poziomy szybkości otwierania/zamykania i wbudowane zabezpieczenie w postaci czujnika wykrywającego nacisk, który zatrzymuje maszynę. Dostępna jest też opcja automatycznego otwierania/zamykania z kurtynami fotoelektrycznymi.

Sonda Tool Eye

Ustawianie narzędzia odbywa się poprzez przyłożenie jego krawędzi do czujnika Tool Eye, co powoduje automatyczne zarejestrowanie narzędzia w systemie CNC, zatem cały proces ustawiania narzędzi przebiega bardzo sprawnie.

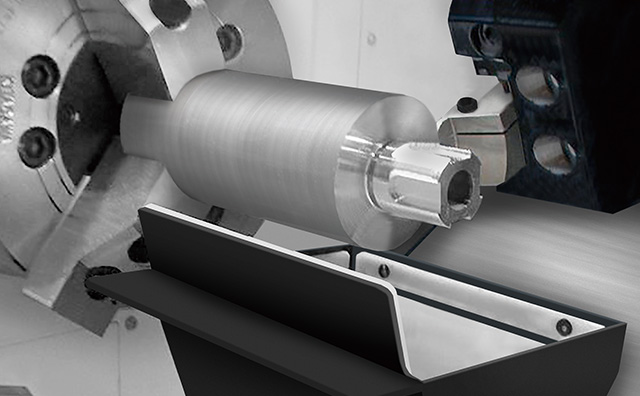

Automatyczny chwytak detali

Służy do automatycznego przenoszenia gotowych detali do pojemnika umieszczonego poza maszyną. Można go połączyć z podajnikami prętów lub transporterami odbierającymi detale, aby zbudować system zautomatyzowany.

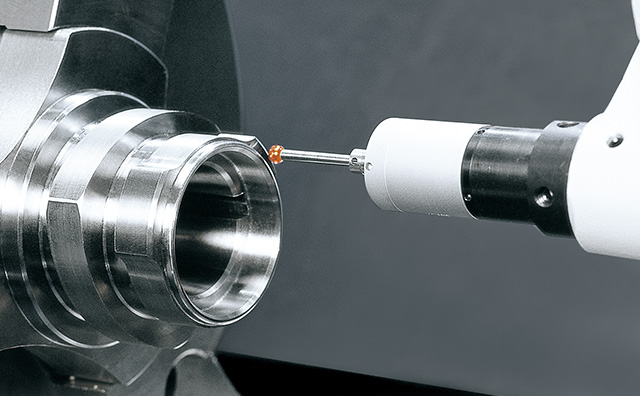

Automatyczny pomiar detali

Ta funkcja wykorzystuje czujnik dotykowy zamontowany na głowicy rewolwerowej do automatycznego pomiaru średnic wewnętrznych i zewnętrznych, nieregularności powierzchni i podobnych cech obrabianych detali — w celu wprowadzania korekt w pracy narzędzi i utrzymywania dokładności obróbki nienadzorowanej.

Automatyzacja produkcji masowej

Maszyny z serii QT-COMPACT L mogą być wyposażone dodatkowo w bariery bezpieczeństwa, sprzężone blokady i funkcje zwiększające bezpieczeństwo operatorów,
potrzebne w zaawansowanych systemach zrobotyzowanych.
