| 테이블 사이즈 | 3500mm × 820mm |
| 공구 섕크(표준) | BT40 |
| 스핀들 최대 회전 속도 | 18000 min-1 (rpm) |
| 최대 공작물 크기 | Φ820 mm × 3690 mm |
5축 머시닝센터
VTC
5축 가공을 위한 이동식 칼럼 수직형 머시닝센터
- 5축 동시 가공을 통한 복잡한 공작물의 윤곽 가공*1
- ±110° B축 회전 헤드로 수직, 수평 및 경사면의 모든 각도에서 가공이 가능하며, 공정 통합을 통해 생산성이 향상됩니다.
- 3500mm×820mm 길이의 테이블로, 긴 작업물 및 다수의 작업물 가공이 가능하며, 2팔레트 체인저로도 활용 가능합니다.*2
- 알루미늄부터 강철까지 다양한 소재 가공을 위한 18000 min -1 고출력 스핀들
*1: VTC-800/30SR에는 NC 회전 테이블(옵션)이 필요합니다.
*2: VTC-800/30SDR용 고정 테이블(옵션)의 치수는 다릅니다.
회전축으로 다양한 가공을 가능하게 합니다.
B축 회전 헤드(swiveling head)

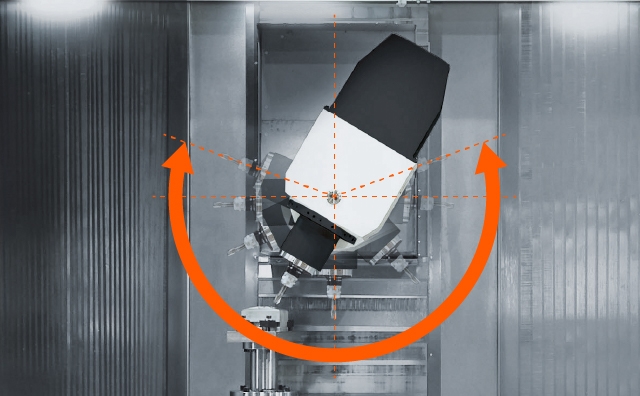

220°의 회전 범위를 가진 B축 회전 헤드는, 제로 백래시 롤러 기어 캠(zero backlash roller gear cam)과 서보 모터로, 0.0001° 단위로 인덱싱을 수행합니다.
인덱스 커플링은 5° 간격으로 클램핑할 수 있으며 중량물 절단에 적합합니다.
또한 수직, 수평, 경사면 등 모든 각도의 표면을 가공할 수 있어 공정 통합을 통해 생산성이 향상됩니다.

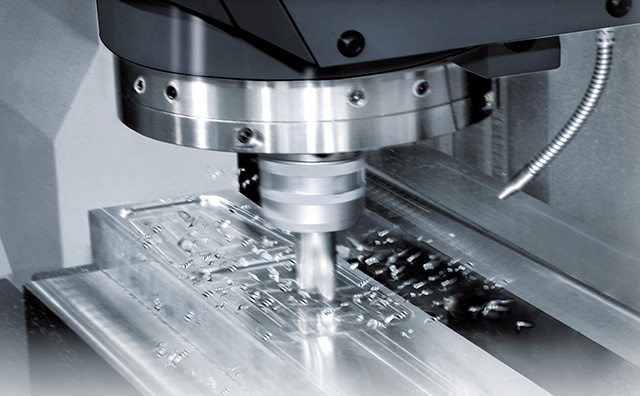

다양한 생산 요구 사항을 충족하는 고성능 스핀들
VTC-800/30 시리즈는 18000 min-1, 35kW(47HP)[50% ED] 고출력 스핀들을 갖추고 있습니다.
스핀들은 알루미늄, 주철, 강철 등 다양한 재료를 절단하는 데 사용할 수 있습니다.
광범위한 가공을 위한 유연한 작업 영역
3000mm X축 스트로크와, 800mm Y축 스트로크는 다양한 가공에 적합합니다.
고속 작동(High speed operation)
첨단 제어 시스템, 서보 모터, 롤러 가이드는 고성능 스핀들의 용량을 극대화하고 동급 제품 중 가장 빠른 급속 이송 속도와 이송 속도를 달성합니다. 이를 통해 비절단 시간을 단축할 수 있습니다.
급속이송속도 : (X, Y, Z축) 50000mm/min

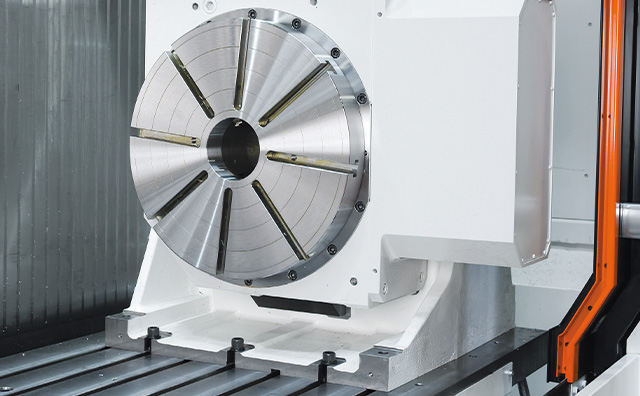

NC 로터리 테이블(rotary table) (옵션)*

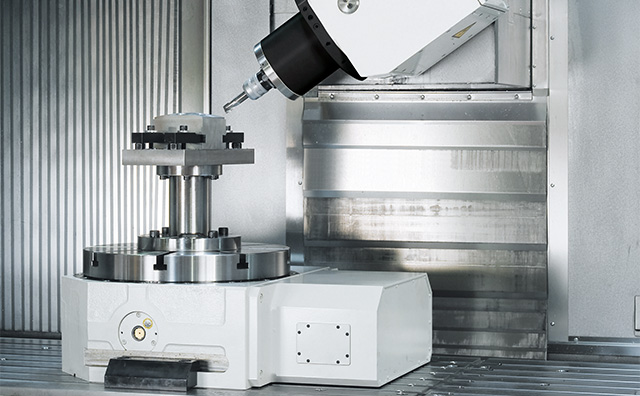

NC 회전 테이블(옵션)을 선택하면 동시에 5축 가공이 가능합니다.
수평 또는 수직으로 배치할 수 있는 회전식 테이블은, 기계 테이블의 양쪽에 배치할 수도 있습니다.
B축과 동일한 롤러 기어 캠으로 윤곽 가공이 가능합니다.
* VTC-800/30SR만 호환됩니다.

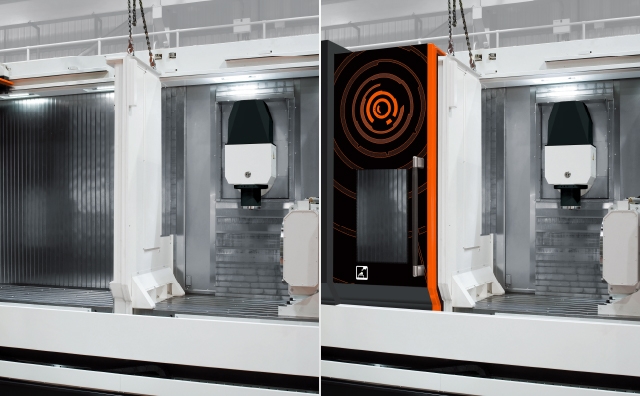

탈착식 중앙 파티션(옵션)*
중앙 파티션을 선택적으로 사용하여 가공 영역을 분할하면, 한쪽은 가공하고 다른 쪽은 다음 작업물을 설치하여 생산성을 높일 수 있습니다.
옵션인 NC 로터리 테이블을 양쪽에 장착하면 훨씬 더 높은 가치의 가공이 가능합니다.
* VTC-800/30SR만 호환됩니다.

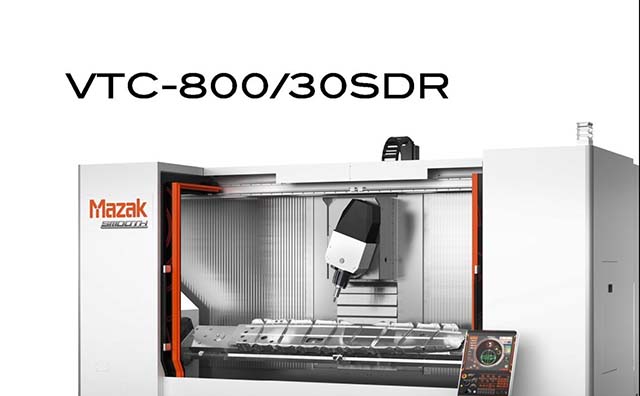

듀얼 동기화(Dual synchronized) 로터리 테이블*
항공기 부품과 같은 긴 5축 공작물을 가공하는 데 이상적입니다

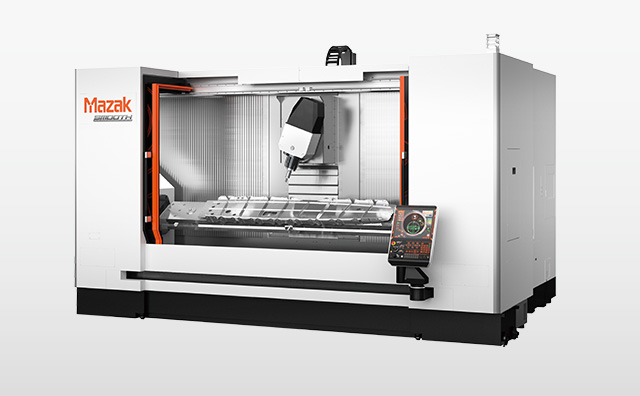

VTC-800/30SDR는, 듀얼 동기화된 로터리 테이블을 갖추고 있으며, 고정식 테이블을 제거하여 매우 효과적인 칩 폐기가 가능합니다.
이 솔루션은 고정밀 동시 5축 가공과 높은 재료 제거율(MRR)이 필요한 항공우주 부품 가공에 이상적인 솔루션입니다.
* VTC-800/30SDR만 호환됩니다.

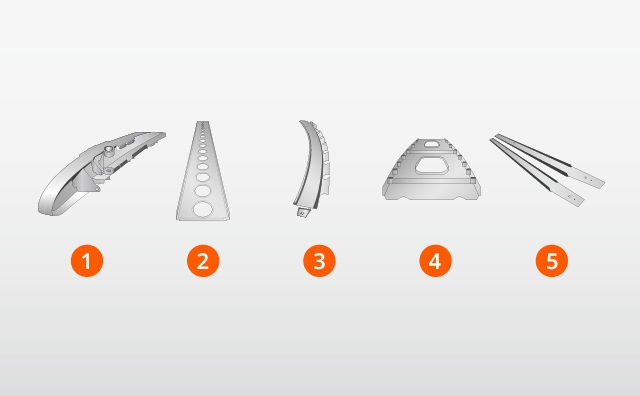

가공 예시
편리한 조작을 위한 인체공학적 설계

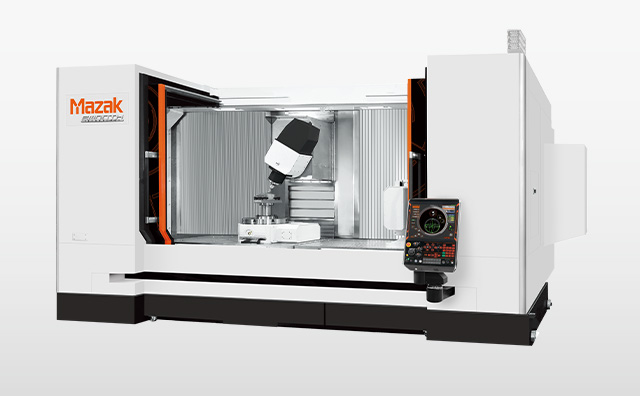

테이블 접근성이 우수함

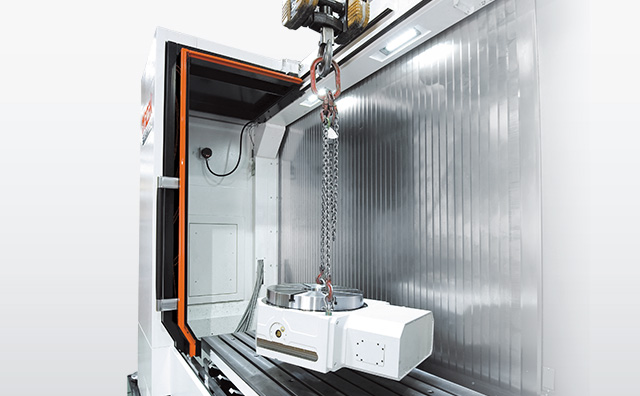

천장 부분에 빔이 없고, 새시(sash)가 없는 도어(door) 입니다. 오버헤드 크레인을 사용하여, 고정물을 설치하거나 대형 작업물을 로딩/언로딩는 경우에도 간섭이 발생하지 않습니다.

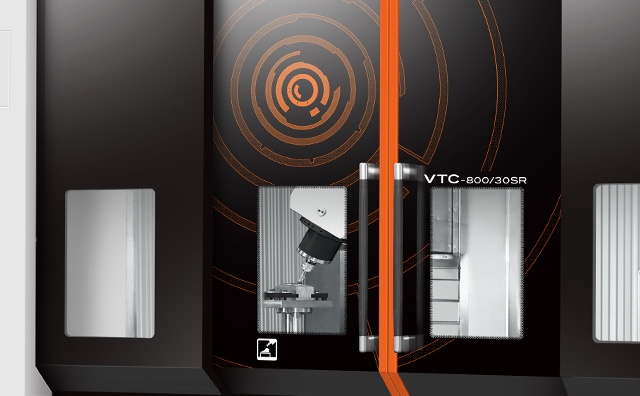

대형 윈도우(Large windows)
대형 프론트 도어 윈도우를 기본으로 사용하면 작업자가 기계 가공 공정을 쉽게 모니터링할 수 있습니다.

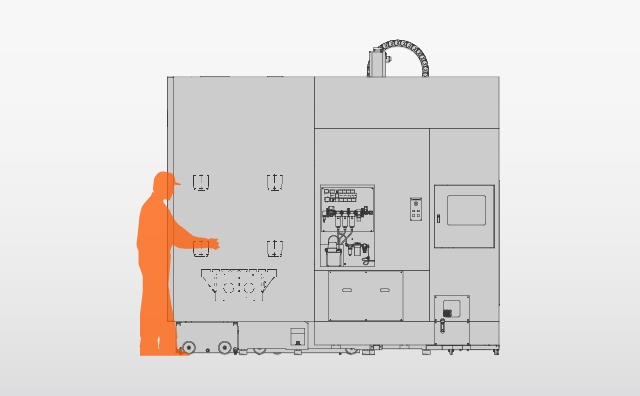

접근성(Accessibility)
오퍼레이터 도어 덕분에 테이블에 쉽게 접근할 수 있어 설치가 더욱 쉽습니다.
