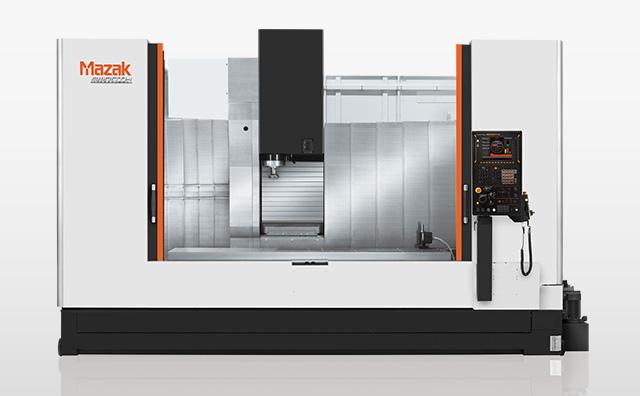

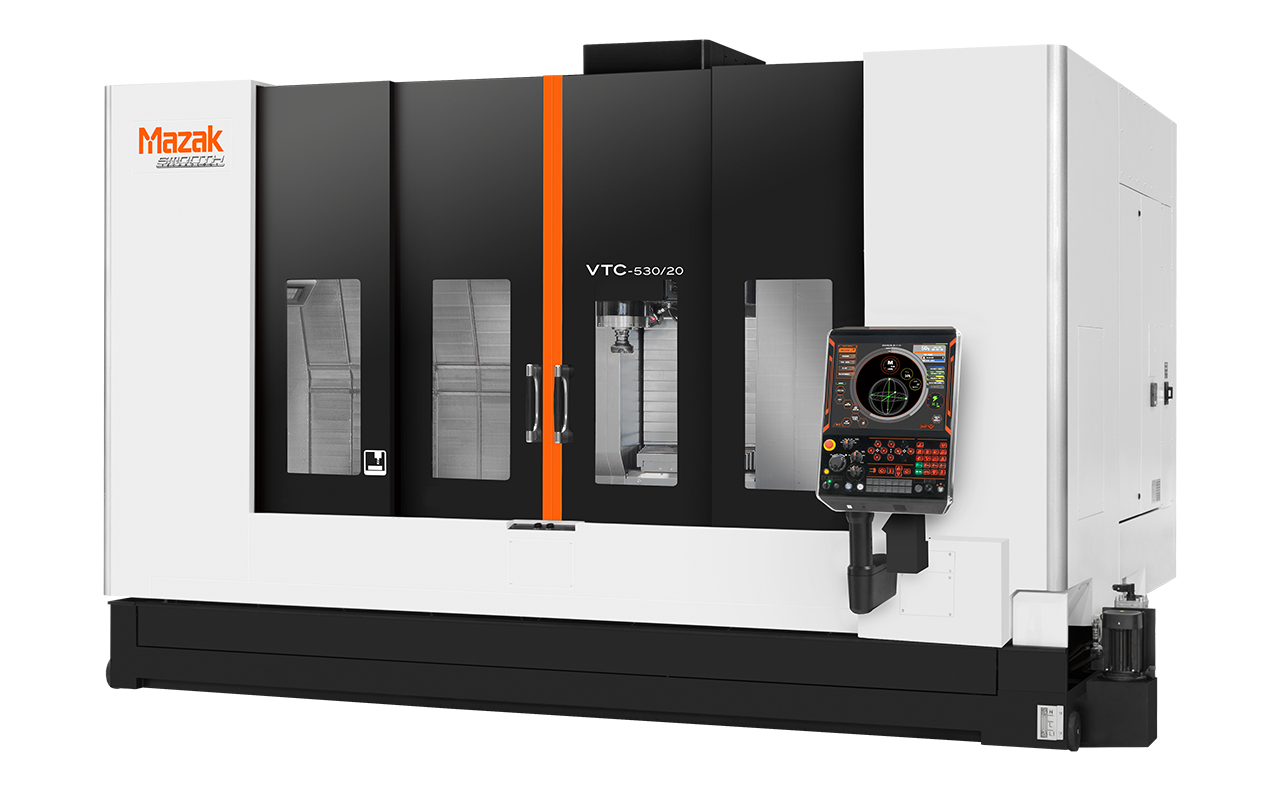

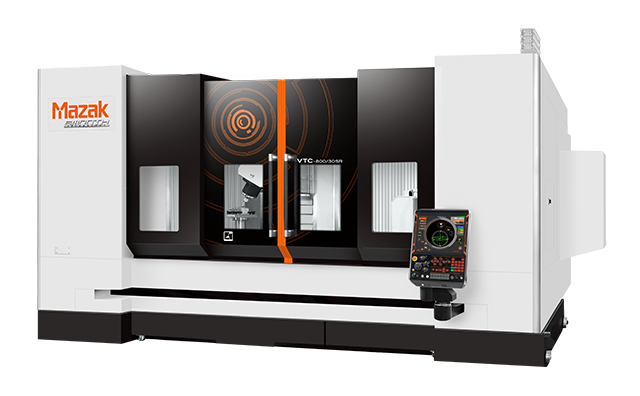

수직형 머시닝센터

VTC

이동식 칼럼형 수직 가공 센터
  • 테이블 고정, 스핀들 이동 방식을 채용
  • 긴 테이블(2300mm×530mm)은 긴 공작물 가공, 다중 공작물 가공 또는 2-팔레트 체인저 대용 등 유연하게 사용할 수 있습니다.
  • 좁은 공간에서 긴 부품을 가공할 수 있는 대형 X축 스트로크

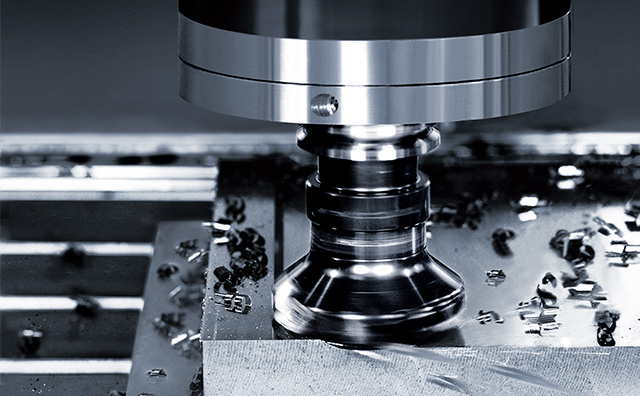

안정적인 가공을 위한 스핀들 장착

스핀들 외부 슬리브에 냉각액을 순환시켜 스핀들을 냉각하여 열 변형을 억제하고 안정적인 가공을 보장합니다. 이 다목적 스핀들은 매우 다양한 용도로 사용할 수 있습니다.

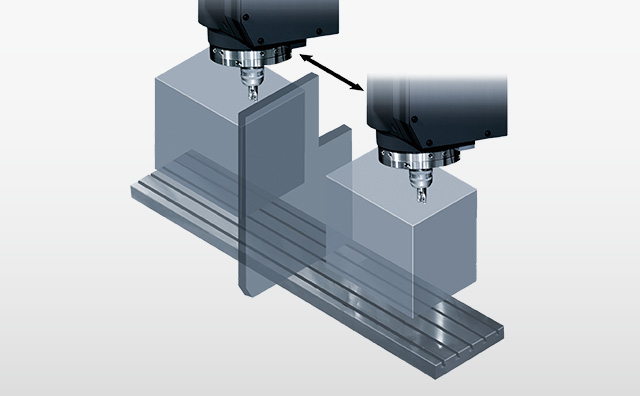

테이블고정, 스핀들 이동 시스템으로 작은 바닥 공간에서 넓은 가공 범위가 가능합니다.

긴 테이블(Long table)

롱 테이블의 양쪽 끝에는 기기를 배치하고 있지 않기 때문에, 프리 스페이스를 확보할 수 있어 긴 워크나 오버행 워크 등 다양한 용도로 사용할 수 있습니다.

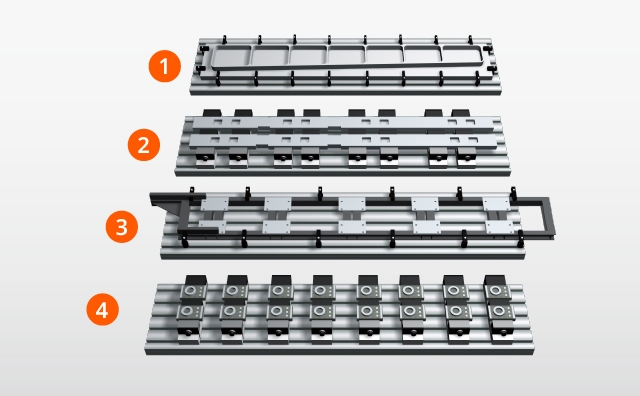

  • 1: 크고 긴 공작물(Large, long workpieces) 가공예시
  • 2: 하나의 재료에서 여러부품(Multiple parts from one piece of material) 가공예시
  • 3: 테이블에서 돌출된(overhanging) 공작물 가공예시
  • 4: 작은 부품의 여러개(Multiple parts setup) 가공예시

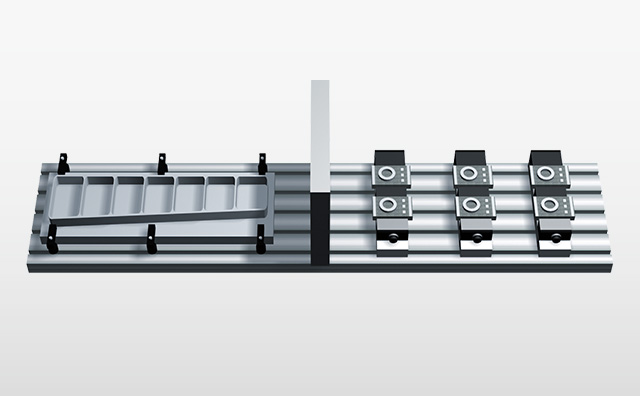

중앙 파티션 (옵션)

옵션인 중앙 파티션을 사용하면 VTC-530/20을 두 대의 별도 기계로 사용할 수 있습니다. 한쪽에서는 가공이 수행되는 동안 다른 쪽에서는 공작물 로딩/언로딩을 수행할 수 있을 뿐만 아니라 셋업을 수행할 수 있습니다.

2-팔레트 체인저(pallet changer) 타입 작동

최소 바닥 면적 요구 사항

일반적으로 X 스트로크가 큰 머시닝센터는, 기계의 Y축과 테이블도 크기 때문에 많은 바닥 공간이 필요합니다. VTC-530/20은 1950mm의 긴 X축 스트로크를 가지고 있지만 최소한의 바닥 공간 요구 사항을 가지고 있습니다.

바닥 면적 비교

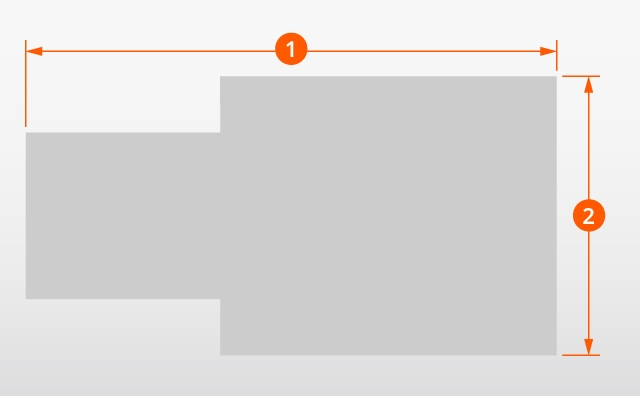

VTC-530/20

X축 스트로크: 1950 mm, Y축 스트로크: 530 mm
테이블 사이즈: 2300mm × 530mm
바닥 면적: 12.09 m2(1: 3980 mm × 2:3037 mm)
VTC-530/20은 설치 공간 절반 이하

  • *MAZATROL SmoothC가 장착된 기계의 바닥 공간

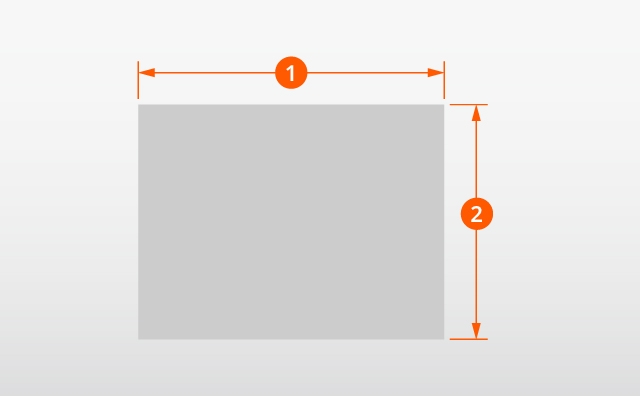

대형 X축을 갖춘 기존의 머시닝센터

X축 스트로크: 2000 mm, Y축 스트로크: 800 mm
테이블 사이즈: 2240mm × 750mm
바닥 면적: 24.66 m2 (1: 3980 mm × 2:3037 mm)

인체공학에 초점을 맞춘 디자인은 탁월한 조작 편의성을 제공합니다.

고정 테이블 및 스핀들 이동 방식 채택

테이블에 쉽게 접근할 수 있고 입구가 넓어 편안하게 조작할 수 있습니다. 고정 테이블을 사용하면 로봇과 유압 고정 장치를 쉽게 설치할 수 있습니다.

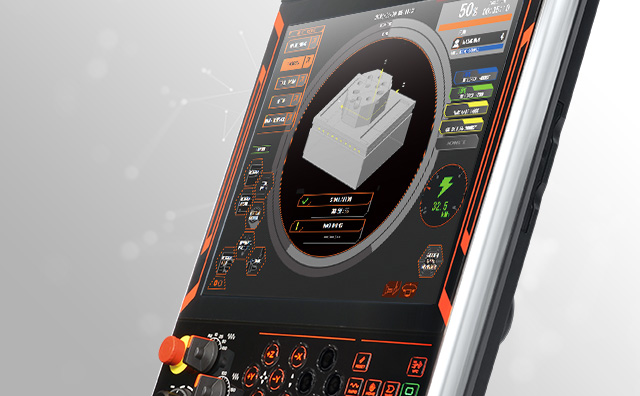

MAZATROL SmoothG 및 MAZATROL SmoothC는 직관적인 조작으로 생산성을 향상시킵니다.

MAZATROL SmoothG

MAZATROL SmoothC

MAZATROL 대화형 프로그래밍

MAZATROL 대화형 프로그래밍은 대화형 언어를 사용하며, 작업 화면에 표시되는 질문에 대한 응답으로 공작물 도면에 데이터를 입력하여 프로그램을 쉽게 만들고 편집할 수 있습니다. 경험이 부족한 작업자라도 자동으로 절삭 조건을 결정하고 툴 경로를 자동으로 생성하여 빠르게 프로그램을 만들 수 있습니다.

포켓 밀링 사이클(Pocket milling cycle)

포켓 밀링은 MAZATROL 프로그래밍을 위한 새로운 포켓 사이클입니다. 이 기능은 커터와 소재 사이의 일정한 결합 각도를 유지하여 고효율 툴 경로를 생성하고, 칩 부하 변화를 줄이며, 공구수명을 연장하고 공구를 최대한 활용할 수 있도록 합니다.

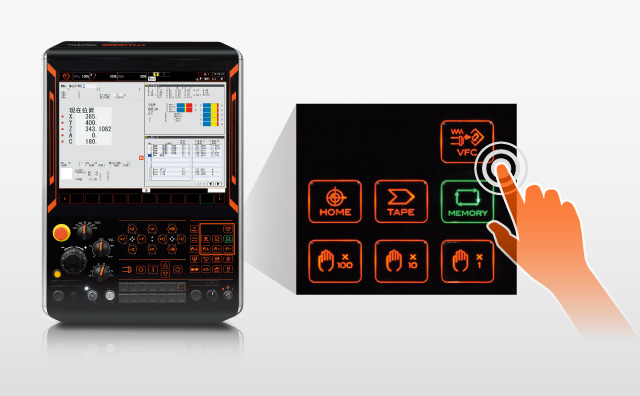

VFC 기능

VFC 키를 누르면 프로그래밍된 절단 조건을 무시하고 가공 프로그램에서 변경할 수 있습니다. 새로운 절삭 조건 데이터는 새로운 프로그램을 만들 때 사용할 수 있습니다.

BT40
