수직형 머시닝센터

SVC

X축 리니어 모터 구동 이동 칼럼 수직형 머시닝센터
  • 비철금속의 고속 절삭에 적합한 BT40 고속·고출력 스핀들 탑재.
  • 이동 칼럼과 X축 리니어 모터를 통해 긴 스트로크의 고속 이송이 가능.
  • 고정된 긴 테이블은 긴 공작물 가공, 다중 공작물 설정, 2-팔레트 체인저 작동과 같은 탁월한 다기능성을 제공합니다.
  • 터치 스크린 CNC시스템 MAZATROL SmoothG 장착

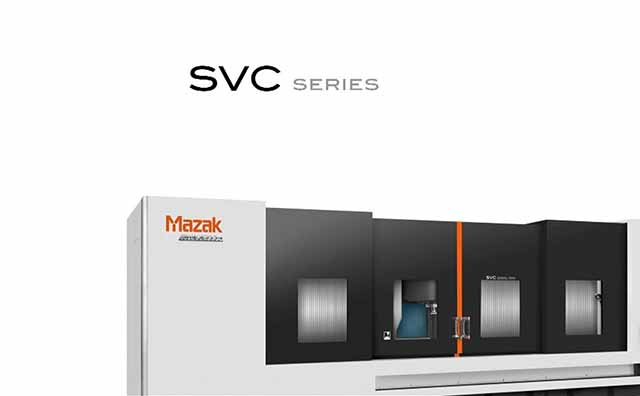

SVC의 파노라마 뷰

긴 공작물의 고효율 가공

비철금속의 고속 절삭에 적합한 BT40 고속·고출력 스핀들 탑재.

표준 스핀들은 15000min -1 회전 속도와 22kW의 출력을 가진 고속 고출력 스핀들입니다. 25000 min-1HSK-A63 스핀들도 옵션으로 제공됩니다.

고속 스핀들 절삭 이미지

리니어 모터는 고속, 고정밀 가공을 제공합니다.

X축 리니어 모터(linear motor)

고속 이송 120m/min, 절삭 이송 30m/min의 고속축 이송을 실현. 긴 스트로크에서도 빠르고 고정밀도로 위치결정을 하여 가공합니다. 긴 작업물 및 다중 작업물 가공을 위한 공회전(idling) 시간 및 포지셔닝(positioning) 시간을 줄여 생산성을 향상시킵니다.

다양한 사용이 가능한 고정식 롱 테이블(Fixed long table)

롱 테이블은 긴 작업물 가공, 다중 작업물 설정, 2팔레트 체인저 대응 등 애플리케이션에 따라 유연하게 사용할 수 있습니다. 롱 테이블의 양쪽 끝에는 기기를 배치하고 있지 않기 때문에 오버행 워크에도 대응합니다.

테이블 사이즈

2000L/120 : 3400mm × 510mm

2000L/200 : 5400mm × 510mm

프로세싱의 이미지 예시 대형 & 긴 공작물・돌출된(overhang) 공작물
프로세싱의 이미지 예시 여러 부품 설정
프로세싱의 이미지 예시 센터 파티션에 의한 2-팔레트 체인저 방식(옵션)

터치 스크린 CNC시스템 MAZATROL SmoothG 장착

MAZATROL SmoothG는 그래픽 사용자 인터페이스와 터치 스크린을 갖춘 조작성이 뛰어난 CNC시스템입니다. 프로그래밍 시간을 단축하고 가공 효율성을 향상시키는 데 도움이 되는 다양한 기능을 갖추고 있습니다.

기계 내부의 공작물을 확인하면서 스크린 조작

조작 터치 패널은 모든 작업자의 키에 맞는 최적의 위치로 기울여 조작의 용이성을 보장할 수 있습니다.

기계 내부의 공작물을 확인하면서 화면을 조작할 수 있는 기능을 보여주는 이미지

프로그래밍 및 가공 지원

QUICK MAZATROL QUICK MAZATROL

MAZATROL 대화형 프로그래밍은 대화형 언어를 사용하며, 조작 화면에 표시되는 질문에 응답하여 공작물 도면에 데이터를 입력하여 프로그램을 쉽게 작성/편집할 수 있습니다. 경험이 부족한 작업자라도 빠르게 프로그램을 만들 수 있습니다.

SMOOTH MACHINING CONFIGURATION SMOOTH MACHINING CONFIGURATION

사이클 시간, 완성된 표면, 가공 형태를 포함한 가공 특징은, 소재 요구 사항 및 가공방법에 따라 디스플레이의 슬라이더 스위치로 조정할 수 있습니다.

Pocket milling cycle Pocket milling cycle

이 기능은 커터와 소재 사이의 맞물림 각도를 일정하게 유지하여 포켓 밀링 시 고효율 공구 경로를 생성합니다. 칩 부하 변동을 줄이고 공구 수명을 연장하며 공구를 최대한 활용할 수 있습니다
