| 최대 가공 직경 | Φ500 mm |
| 최대가공높이 | 460 mm |
| 척 사이즈 | 12" ~ 18" |
CNC선반
MEGA TURN
하이토크 중절삭 가공이 가능한 수직(Vertical ) CNC선반
- 높은 생산성을 위한 뛰어난 절단 능력
- 생산성 향상을 위한 자동 공구 체인저
- 넓은 가공 영역
- 대칭 기계를 정렬하여 효율적인 라인을 구축할 수 있습니다.
Max. Machining Diameter
넓은 가공 영역을 위한 독특한 디자인
기계 구조에 의한 최대 가공 직경의 제한이 없는 칼럼 이동 구조로 설계
공작물과 터릿을 방해하는 크로스 레일 설계 대신 주행 칼럼( travelling column) 디자인을 채택했습니다. 이를 통해 기계 구조로 인해 발생하던 가공 직경 제한을 해소하고 넓은 가공 영역을 구현할 수 있습니다.
| 가공용량(Machining Capacity) | ||
|---|---|---|
| 모델 | 1: 직경(Diameter) | 2: 높이(Height) |
| 500, 500S, 500M, 500MS | Φ500 mm × H460 mm | |
| 600, 600S | Φ630 ｍｍ × H550 mm | |
| 600M, 600MS | Φ600 ｍｍ × H550 mm | |
| 900, 900S, 900M, 900MS | Φ920 ｍｍ × H800 mm | |
| 1600, 1600M | Φ1650 mm × H900 mm | |
고강성, 하이토크의 선삭 스핀들 장착
중량물 가공을 위한 고강성 헤드스톡(headstock)
MEGA TURN 900 시리즈
절삭능력: 960 cm³/min
소재: S45C / 스핀들 속도: 80 min-1 / 이송 속도: 0.8 mm/rev / 절삭 깊이: 8 mm
최대 공작물 중량: 3,000kg
출력: 30 kW (40 HP) [40% ED] /최대 토크: 3655 N・m
고속 터릿 선반과 밀링 성능에 의한 공정 통합
최대 12개의 공구를 장착할 수 있는 터릿
터릿은 단속절삭을 포함한 고성능 기계 가공을 위해 고인덱스 커플링으로 단단히 고정됩니다. 인접 공구에 의한 워크와의 공구 간섭을 최소화함으로써, 간편한 공구설정이 가능.
공정 통합을 위한 밀링 성능
MEGA TURN 시리즈는 건설 및 항공 우주 및 기타 산업에서 볼 수 있는 것과 같은 대형 공작물에 대한 선삭 및 2차 가공 작업을 결합할 수 있습니다. 이는 생산 리드 타임을 크게 줄이는 데 기여합니다.

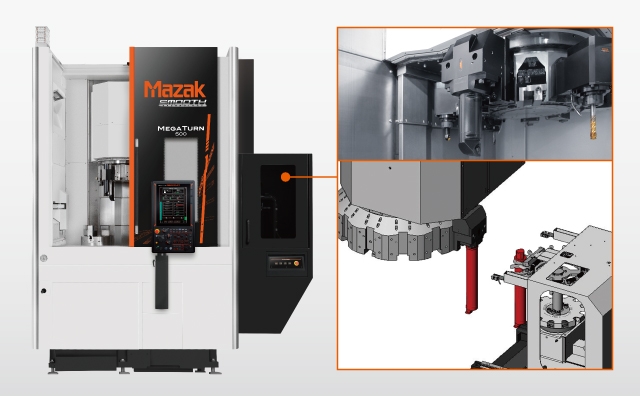

생산성 향상을 위한 자동 공구 교환기(Automatic Tool Changer)(옵션)
공작물과의 간섭을 방지하기 위한 자동 공구 교환
보링 공구와 공작물의 간섭으로 인한 공구 수 감소를 줄이기 위해 독자적인 자동 공구 교환 장치 개발 필요할 때 인접한 공구 매거진의 공구를 호출할 수 있어, 간섭을 제거할 수 있을 뿐만 아니라 전체 공구 장착이 가능하여 설정 시간을 크게 단축할 수 있습니다.
공구 간섭이 발생
(자동 공구 교환기 없음)
공구 간섭 없음
(자동 공구 교환기 장착)
생산 시스템에 맞는 다양한 선택 가능
설정 시간 단축 및 장시간 연속 가공을 위한 2-팔레트 체인저(2-pallet changer), 고효율 작업성을 실현하는 좌우 대칭기
2-팔레트 체인저(900, 900M)(옵션)
현재 작업물을 가공하는 동안 다음 가공물을 설정할 수 있으므로 생산성이 향상됩니다.
No.1, 2 팔레트의 연속 가공에 의해 장시간 가공이 가능해집니다.
좌우 대칭기에 의한 다양한 배치 변형 (1600, 1600M 제외)
한 명의 작업자가 두 대의 기계를 작동할 수 있습니다.
좌우 대칭기를 세팅하는 것으로, 오퍼레이터 1명으로 작업시나 로봇을 장착했을 때에도, 표준기 2대 배치보다 최단 이동 거리로 레이아웃을 구축 가능합니다.
또한, 바닥 공간도 줄일 수 있어 면적당 생산성을 향상 시킵니다.
