멀티태스킹 머신

INTEGREX e-RAMTEC

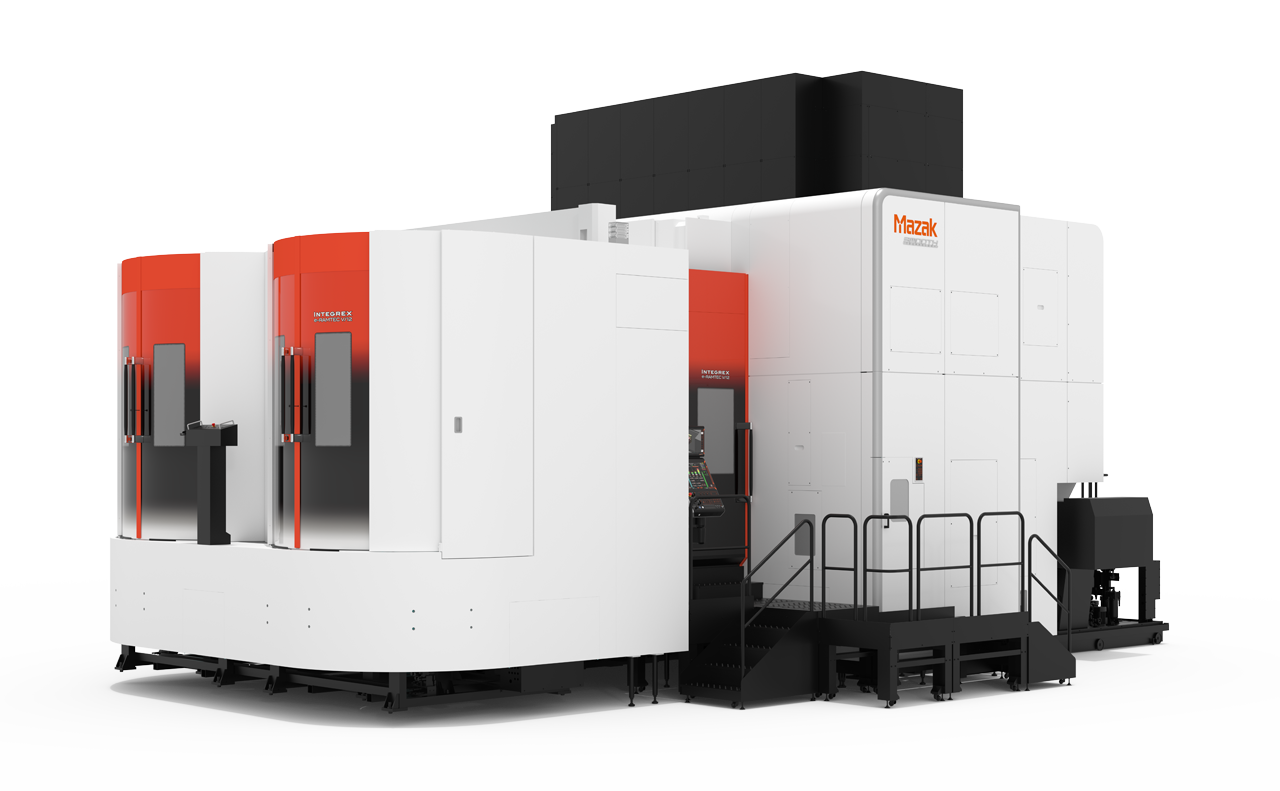

Ram 스핀들을 탑재한 동시 5축 입형(vertical) 멀티태스킹 머신

대형 부품의 고정밀 가공을 위한 긴 X축 및 Y축 스트로크
내경 부분의 깊은 부분의 선삭이나 밀 가공을 가능하게 하는 Ram 스핀들을 탑재

더블 컬럼 구조로 고정밀 가공 가능

대형 부품의 상면 가공에 적합한 이중 컬럼 구조

더블 컬럼 구조와 밀링 스핀들을 넘어선 긴 X축 스트로크의 장점을 활용하여 직선축(X, Y축)의 위치 결정만으로 워크 상면의 밀 가공을 할 수 있어 안정된 가공 정밀도와 생산성 향상을 실현합니다.

X축 스트로크

5축 제어 입형(vertical) 멀티태스킹 머신에 Ram 스핀들 탑재

Ram 스핀들

수직 스트로크가 900mm인 Ram 스핀들은, 밀링 스핀들 옆에 장착되어 긴 공구를 사용해도 가공할 수 없는 깊은 내경 선삭 및 밀링을 수행하여 공정 통합을 더욱 강화했습니다.

Ram 스핀들 공구교환 장치

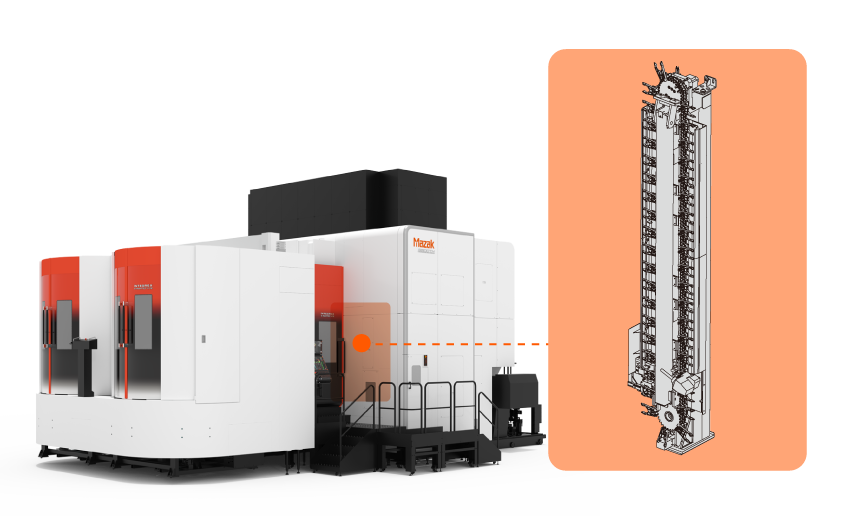

40개의 선삭 및 밀링 공구를 보관할 수 있는 전용 공구 매거진이 준비되어 있습니다 다품종 가공 대응 및 장시간 가공 시 예비 공구로 교환할 수 있습니다.

밀링 스핀들(Milling spindle)

내장형 모터를 채용한 밀링 스핀들은 콤팩트하면서도 고출력입니다. 다양한 소재에 적용 가능한 10,000 min^-1 표준 스핀들 외에도, 가공이 어려운 소재의 고토크 가공에 적합한 5,000 min^-1 옵션 스핀들과 고속 가공이 가능한 15,000 min^-1 옵션 스핀들이 라인업에 포함되어 있습니다.

*옵션

B축(이동: 150°)는 백래시를 제거하는 롤러 기어 캠을 사용하여 장기적으로 높은 정밀도로 인덱싱되고 위치가 지정됩니다.

선삭 스핀들(Turning spindle)

고출력, 고토크 선삭 스핀들로 큰 구경 중량 워크의 황삭부터 정삭가공까지 효율적인 가공이 가능합니다. 또한 C축은 0.0001° 단위로 위치를 지정할 수 있어 고정밀 가공을 보장합니다.

다품종 가공에서 생산성 향상을 실현

셋업 작업의 효율화를 실현하는 2-pallet changer

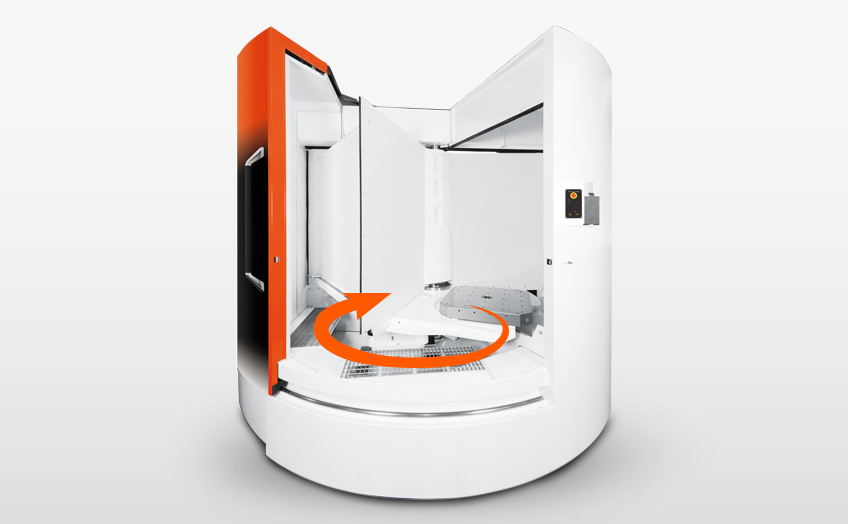

2-팔레트 체인저는 무거운 공작물이 실린 팔레트를 즉시 교체합니다. 셋업 스테이션은 높은 정밀도로 회전합니다. 또한 옵션인 공작물 센터링 공구는 작업자가 선삭에 필요한 정렬 작업을 원활하게 수행할 수 있도록 지원합니다.

*옵션

TOOL HIVE*

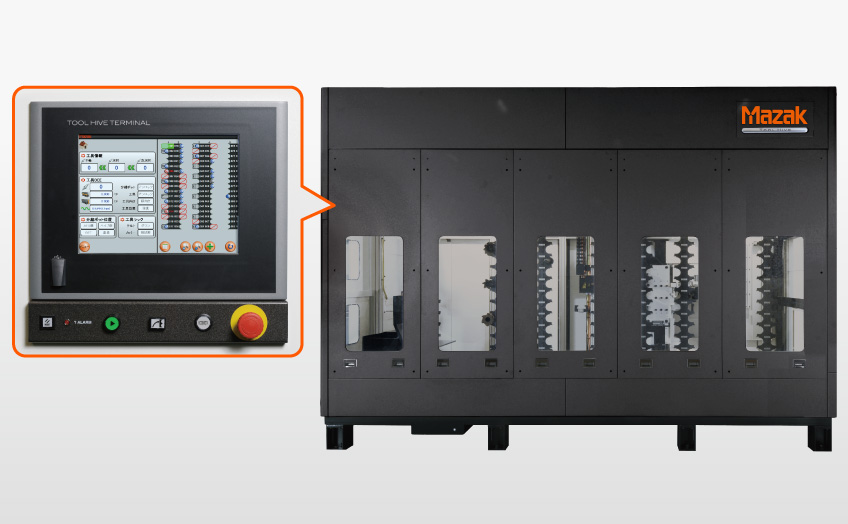

TOOL HIVE는 180개 이상의 도구를 보관할 수 있는 랙형 매거진으로, 공간 절약형 디자인이 특징입니다. 전용 조작 패널인 TOOL HIVE TERMINAL을 통해 공구의 로딩/언로딩 및 데이터 편집이 가능하여 설정 시간이 단축됩니다. 또 납입 후, 단계적으로 수납 갯수의 추가가 가능합니다.

*옵션
