| 원형 파이프 최대 공작물 직경 | Φ152 mm |
| 사각 파이프 최대 공작물 직경 | 125mm × 125mm |
| 최대 공작물 길이(로딩) | 6500 mm |
| 레이저 파워 | 3.0 kW |
레이저 가공기계

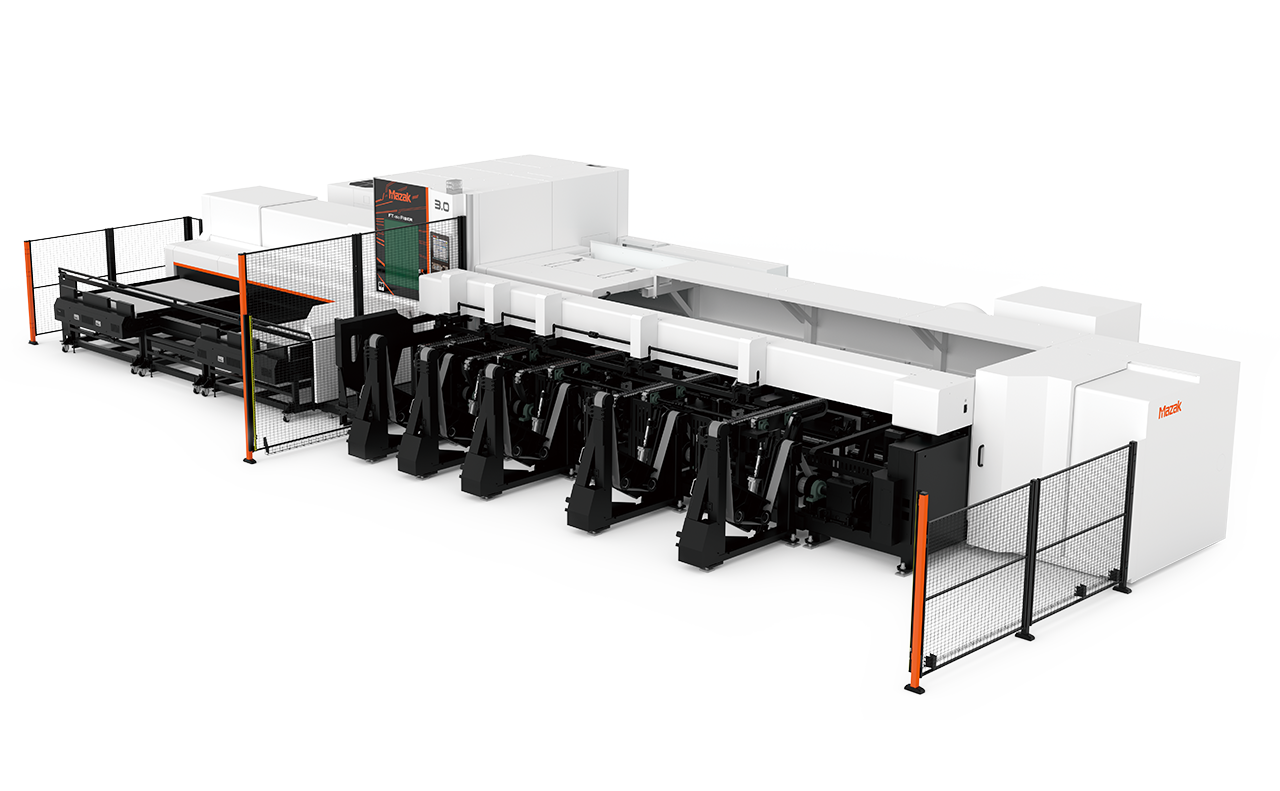

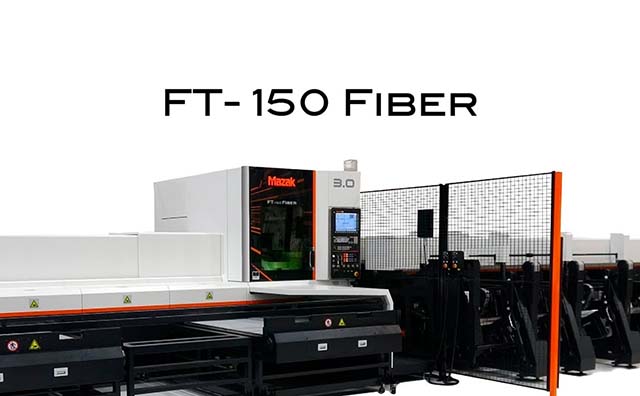

FT-150 FIBER
파이프 소재용 고속 파이버 레이저 가공기
- U축 제어로 고속, 고정밀 절단 가능
- 파이프 양산가공의 자동화와 생산성 향상을 실현
- 선택적인 드릴링 및 탭핑도, 단 1대 기계로 수행할 수 있습니다
- 에너지 효율이 높은 파이버 레이저로 운영 비용 절감
- 새로운 GUI(Graphical User Interface)로 CNC시스템의 조작성을 대폭 향상
각종 파이프의 고품질·고생산성 가공을 실현
다양한 크기, 소재에 대응. U축 제어로 고속·고정밀도 절단
FT-150 FIBER는 최대 직경이 Φ152mm인 원형 파이프와 , 한 면당 125mm 크기의 사각 파이프를 가공할 수 있습니다. 레이저 헤드는 U축으로 고속으로 작동할 수 있으며, 일반강, 스테인리스강, 구리, 황동, 알루미늄 등의 소재를 고속, 고정확도로 절단할 수 있습니다.

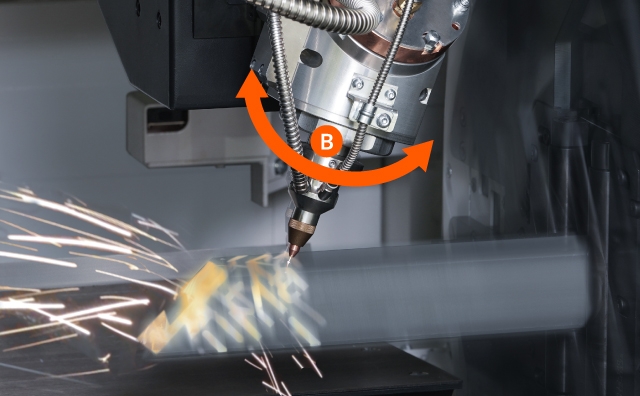

베벨 커팅을 위한 B축을 표준으로 탑재

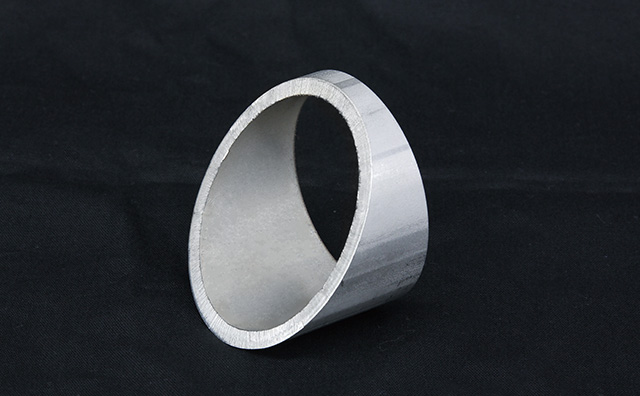

B축이 있는 레이저 헤드는 원하는 각도로 재료를 절단할 수 있습니다. 이를 통해 높은 정확도의 베벨 절단을 보장하고 조인트의 품질과 강도를 향상시킵니다.

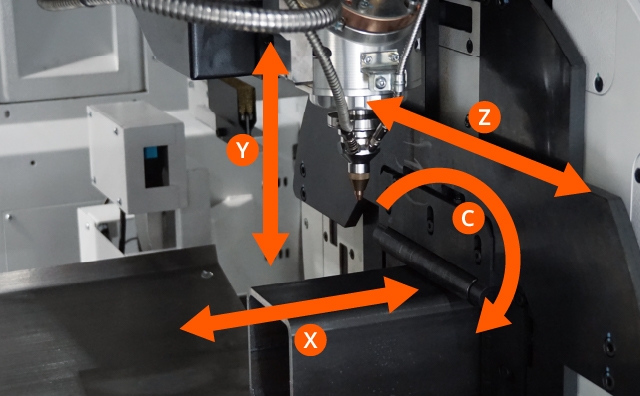

고속 이송 속도 및 척 인덱싱 속도
| FT-150 FIBER | |
| X축 | 150 m/min |
| Y축 | 65 m/min |
| Z축 | 65 m/min |
| C축 | 54000 deg/min |
파이프 양산가공의 자동화와 생산성 향상을 실현
FT-150 FIBER는 기존의 파이프 공정을 통합하여 공정 간 전송, 대기 시간, 설정 시간 등을 단축해, 1대의 기계에서 모든 가공을 완료. 생산 리드 타임을 단축합니다.

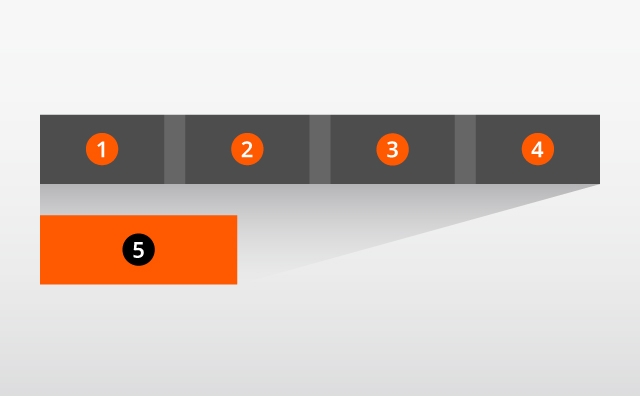

파이프 가공의 공정 중 시간 단축
기존 공정
1 : 톱으로 절단(Cutting with saw)
2 : 펀치 프레스(Punch press)
3 : 디버링(Deburring)
4: 홀 태핑(Hole tapping
FT-150 FIBER
5: FT-150 FIBER는 단일기계(1대)에서 모든 가공을 완료합니다.

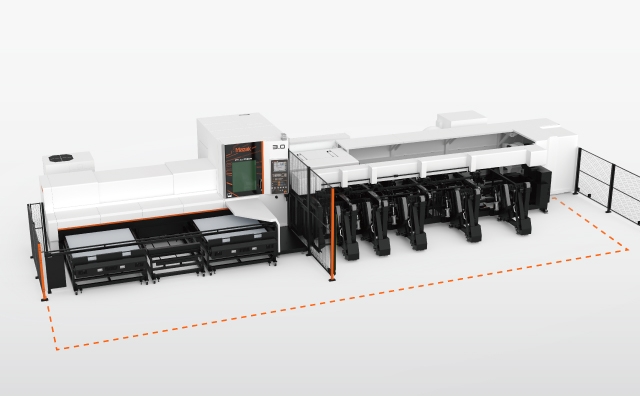

대용량 번들 로더(bundle loader)로 장시간 연속 가공 실현
소재는 자동으로 대용량 번들 로더에 적재되고, 레이저 가공 후 절단된 부분은 자동으로 언로딩됩니다.
구조용 강철 및 갑자기 끼어든 작업물은 수동으로 로딩할 수 있습니다.
고효율을 위한 설계
작업자의 움직임을 최소화하기 위해 소재의 로딩/언로딩은 기계 앞쪽에서 수행됩니다.
드릴링 및 탭핑을 위한 회전 공구 유닛
옵션 회전 공구 유닛에는 드릴링, 탭 가공, Thermal Drilling, 모따기 가공에 적합한 공구를 장착할 수 있습니다. 드릴링 중에 공작물을 고정하는 드릴 지지대는 옵션으로 사용할 수 있습니다.
높은 정확도와 고부가가치, 고품질 가공을 실현하는 다양한 옵션
가공소재 센터링 보정
파이프 소재의 OD를 측정하고 소재의 변형을 자동으로 보정하여 고정밀 위치 결정을 보장합니다.
Visual Seam Locator
기계에서 파이프의 용접 이음새를 감지하면 이음새를 고려한 절단 각도 인덱싱이 용이합니다.

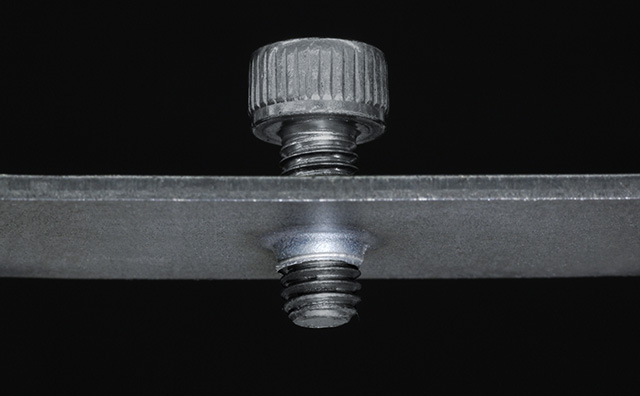

Thermal Drilling
옵션의 Thermal Drilling 가공 기능을 탑재하는 것으로, 얇은 판에 탭 가공이 가능합니다.
Internal Spatter Guard
스패터 가드(Spatter Guard)는, 가공중에 발생하는 스패터나 레이저 열에의한 손상으로부터 작업물 표면을 보호하여 가공물의 품질을 보존합니다.
파이버 레이저로 운영 비용 절감
파이버 레이저의 첨단 기술은 더 높은 효율성을 제공합니다. 파이버 레이저 가공 장비에는 레이저 가스가 필요하지 않으므로 전력 소모가 낮고 유지 관리가 쉽습니다.
파이프 가공을 위한 새로운 CNC 시스템, SmoothTUBE
파이프 가공에 특화된 새로운 GUI(graphical user interface)로 조작성을 대폭 향상하여 작업이 더욱 쉬워졌습니다. 이 제품은 21.5인치의 대형 화면과 듀얼 터치 패널을 갖추고 있습니다. 준비에서 처리까지의 흐름을 한 화면에 표시합니다. 예정된 작업의 조건 설정을 변경할 수 있으며 CNC 시스템에서 쉽게 재처리를 수행할 수 있습니다. 이 시스템은 옵션사양으로 사용할 수 있습니다.
