| テーブルサイズ | 3000 mm × 2100 mm |
| ツールシャンク形式（標準） | BT50 |
| 主軸最大回転速度 | 8000 min-1 (rpm) |
| 最大加工ワーク寸法 | 3000 mm × 2750 mm × 1750 mm |
5軸加工機
VERSATECH
大型多面・5軸制御 門形マシニングセンタ
- 5軸加工ヘッドによりアングルヘッドへの交換が不要で高精度多面加工が可能
- 加工用途にあわせて3種の主軸を選択可能
- 高速送り 30 m/min（X, Y, Z軸）
有効門幅
非切削時間短縮・工程集約を実現し、大物加工の生産性を向上
テーブルサイズ最長10 m、さらに旋削テーブルも搭載でき、多彩なワークに対応
高能率加工を可能にするBT50テーパ主軸
8000 min-1 主軸 標準仕様*
40 kW（40% ED）ビルトインモータ採用の主軸は、最高回転数8000 min-1、最大トルク344 N・mで、鋳物・鋼材の加工に最適です。
12000 min-1 高速主軸 標準仕様*
最大45 kW（40% ED）のモータ出力により安定した高速運転ができ、アルミニウムなどの非鉄金属の加工に最適です。
6000 min-1 高トルク主軸 オプション
最大トルク1218N・m（15％ED）を出力でき、トルクが必要な加工に最適です。
- * |8000 min-1, 12000 min-1仕様のどちらかをご選択ください。
高速・高精度位置決めを実現した X, Y, Z 軸送り機構
高速軸送り
X, Y軸は、ボールねじ固定のナット回転駆動とボールねじサポート機構により、高速早送り30m/min*を可能にしています。
- * |V-140N 360, V-140N 440のX軸早送り送度は15 m/min です
高精度対応
X, Y, Z 軸のボールねじ軸心に冷却ユニットで温度管理された冷却液を循環させることで、高速送りで生じるボールねじ自身の発熱を防ぐとともに、長時間の繰り返し高速運転でも安定した連続加工精度を実現しています。
空間誤差補正 オプション
工作機械の3次元空間における位置決め誤差を、可動範囲全体で補正することで従来のピッチ補正よりも「空間精度」が大幅に向上しました。
軸移動に伴う位置、角度誤差を補正するため、MAZATROL SmoothX はエタロン社製計測器（レーザートレーサー）による空間誤差補正値データの入力に対応しています。
曲面などの複雑形状も加工可能
同時5軸加工仕様 オプション
高速・高精度割出しを実現した5軸加工ヘッドは従来のアングルヘッド交換時間をなくし、非切削時間の大幅削減を可能にします。
さらにB軸・C軸の輪郭切削を可能とした同時5軸仕様は、大物の金型・航空機関連部品の5軸加工に威力を発揮します。
B・C軸仕様 〈同時5軸仕様ヘッド〉オプション
B軸
ストローク ±100°
早送り速度 21600°/min*
最大トルク 1500 N・m
連続トルク 630 N・m
ストールトルク 520 N・m
C軸
ストローク 無制限
早送り速度 21600°/min*
最大トルク 3000 N・m
連続トルク 800 N・m
ストールトルク 660 N・m
- * |アタッチメント装着時には5400°/min
制御盤側から見た場合
加工品種・生産量の変化に対応可能なパレテックシステム
高生産性パレット搬送型自動化システム
治具・ワークをセットしたパレットの自動搬送が可能で、大物でさまざまな加工品種のワークや生産量の変化に即応できる長時間自動運転システムです。

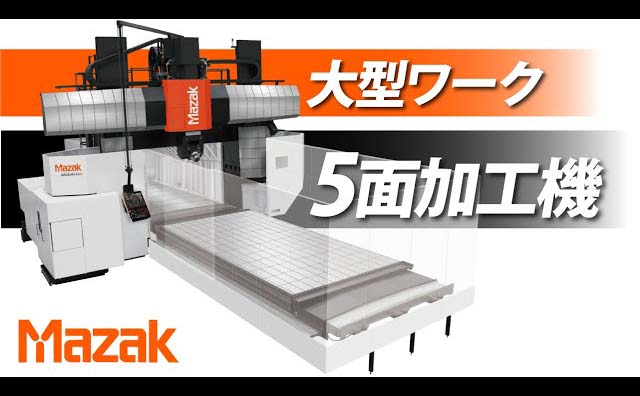

参考動画
VERSATECH V-100N/160
VERSATECH V-100N/200
| テーブルサイズ | 4000 mm × 2100 mm |
| ツールシャンク形式（標準） | BT50 |
| 主軸最大回転速度 | 8000 min-1 (rpm) |
| 最大加工ワーク寸法 | 4000 mm× 2750 mm × 1750 mm |
VERSATECH V-100N/240
| テーブルサイズ | 5000 mm × 2100 mm |
| ツールシャンク形式（標準） | BT50 |
| 主軸最大回転速度 | 8000 min-1 (rpm) |
| 最大加工ワーク寸法 | 5000 mm × 2750 mm × 1750 mm |
VERSATECH V-140N/280
| テーブルサイズ | 6000 mm × 3100 mm |
| ツールシャンク形式（標準） | BT50 |
| 主軸最大回転速度 | 8000 min-1 (rpm) |
| 最大加工ワーク寸法 | 6000 mm × 3750 mm × 1750 mm |
VERSATECH V-140N/360
| テーブルサイズ | 8000 mm × 3100 mm |
| ツールシャンク形式（標準） | BT50 |
| 主軸最大回転速度 | 8000 min-1 (rpm) |
| 最大加工ワーク寸法 | 8000 mm × 3750 mm × 1750 mm |
VERSATECH V-140N/440
| テーブルサイズ | 10000 mm × 3100 mm |
| ツールシャンク形式（標準） | BT50 |
| 主軸最大回転速度 | 8000 min-1 (rpm) |
| 最大加工ワーク寸法 | 10000 mm × 3750 mm × 1750 mm |
