| パレットサイズ | Φ600 mm × 500 mm |
| ツールシャンク形式（標準） | BT40 |
| 主軸最大回転速度 | 12000 min-1 (rpm) |
| 最大加工ワーク寸法 | Φ730 mm × 450 mm |
5軸加工機
VARIAXIS C
工程集約と豊富な自動化対応で生産性向上、コストパフォーマンスの優れた5軸加工機
- 大きなB軸傾斜角度に対応、多面・5軸加工に必要な余裕あるX・Z軸ストローク
- さまざまなアプリケーションに最適な主軸を選定できる豊富なバリエーション
- 両端支持の高剛性テーブル構造と先進の補正技術により高精度加工を実現
- 量産加工や多品種加工に対応する自動化システムと豊富なオプション展開
多面・5軸加工に必要な余裕あるストローク
多面、5軸加工において、B軸を大きく傾斜させた加工の際に、ワークの先端・下方まで刃先がアプローチできるようX軸およびZ軸ストロークの範囲を大きく確保しました。工具の突き出し量を抑えたビビりのない加工を可能にします。
さらにVARIAXIS Cシリーズの高速送りは、同時5軸加工における非切削時間を大幅に削減し、高生産性を実現します。
加工ワークに合わせた最適な主軸を選択可能
材料の特性に合わせて選択できる主軸バリエーション
鉄系金属の重切削からアルミニウムなど非鉄金属の高速切削まで幅広い切削を可能にする高剛性・高回転主軸をラインアップ。お客様の加工ワークに合わせた最適な主軸を選べます。
| 標準主軸 | 高トルク主軸* | 高速主軸* | ||
|---|---|---|---|---|
| 主軸回転速度 | 12000 min-1 | 15000 min-1 | 18000 min-1 | 20000 min-1 |
| 主軸出力 (40％ED) | 11 kW (15 HP) | 46 kW (62 HP) | 30 kW (40 HP) | 42 kW (56 HP) |
| 最大トルク (40％ED) | 70 N・m | 200 N・m | 105 N・m | 161 N・m |
| ツールシャンク | BT-40 / BIG-PLUS No.40* / HSK-A63* | |||
- * |オプション
切削能力（実績値）
15000 min-1 ハイトルク主軸
Φ 80 mmフェイスミル（6 枚刃)
回転数：995 min-1
送り速度：1552 mm/min
切込量：5.8 mm
材質：S45C
切屑排出量：581 cm³/min
剛性の高い両端支持タイプのチルト・ロータリーテーブル
チルト・ロータリーテーブルは両端2点で支える構造を採用。B,Ｃ軸はローラギアカム駆動のためバックラッシがなく、高速・高精度・高剛性加工を実現します。
| 機種 | VARIAXIS C-600 | VARIAXIS C-700 |
|---|---|---|
| 最大ワーク径 | Φ730 mm | Φ850 mm |
| 最大ワーク高さ | 450 mm | 500 mm |
| 最大ワーク質量 | 500 kg | 700 kg |
| C 面取り | C110 mm | C90 mm |

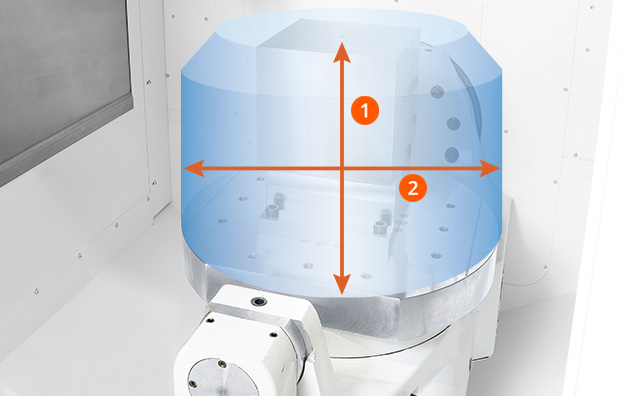

VARIAXIS C-600 1: H450 mm 2: Φ730 mm
VARIAXIS C-700 1: H500 mm 2: Φ850 mm
高剛性構造体と MAZATROL SmoothAi で安定した高精度加工を実現
5 軸高精度チューニング機能 - マザチェック
5 軸加工機の精度を向上するために回転軸のズレや傾きをわかりやすい操作画面で簡単に自動計測・補正します。
直線軸に平行移動する位置偏差の補正だけでなく、傾き方向による角度偏差も補正できます。
- * |無線式タッチプローブ RMP600はオプションです。
Ai サーマルシールド
Ai サーマルシールドは主軸回転速度や機体にある温度センサの情報により刃先位置の変化を抑制。温度変化、機械位置、クーラント ON/OFF などを考慮したきめ細かい機械制御により連続加工精度を安定させます。従来よりも機能を向上させ、より高度な補正が可能になりました。さらに、加工後に行う計測のデータを蓄積し学習させることで、お客様の加工環境に合わせた最適な熱変位補正ができるため、加工精度が安定します。
- 加工
- ワーク計測
- 最適化シミュレーション
スムース Ai 主軸*
加工中に発生したびびり振動は振動センサで自動検知され、AI 適応制御によって自動的に抑制されます。熟練作業者でも難しい生産性の高い加工条件を選定してびびりを抑制するため、高品位な加工面と生産性向上を実現します。
*オプション
多品種加工に最適な自動化システム
２パレットチェンジャ*
オプションの2パレットチェンジャにより、加工中に次の加工に備えた素材の取り付けや段取り替えができるため生産性が向上します。
| VARIAXIS C-600 | VARIAXIS C-700 | |
|---|---|---|
| パレットサイズ | □ 500 mm | □ 500 mm |
| 最大ワーク寸法 | Φ 730 mm × 450 mm | Φ 730 mm × 500 mm |
| 最大積載質量 | 500 kg | 600 kg |
*オプション
拡張可能な多連パレットチェンジャシステム*
あらかじめ素材を複数パレットに取り付けておくことで、長時間の自動運転ができ機械稼働率を向上させます。
パレットサイズおよびワーク寸法・質量は2パレットチェンジャ仕様と同じです。
*VARIAXIS C-700のみのオプション
- 2PC
- 4PC、 6PC
MPP（マルチパレットプール）
MPP（ MULTI PALLET POOL）は世界中で高まる自動化の要求に応え開発された省スペース多段パレットストッカシステムです。多品種少量生産に最適な自動化システムとして飛躍的な生産性向上を実現します。MPP は本機の側面へ取り付ける構造のためオペレータドアとローディングステーションの 2 箇所からワークへのアプローチが可能です。
拡張性のあるパレットストッカ
システム導入後、生産状況に合わせて6PC→12PC→18PC へストッカ数を拡張可能。
- 1. 6PC: |平面3個×2段
- 2. 12PC: |平面6個×2段
- 3. 18PC: |平面6個×3段
さらなる生産性向上を可能にするCNC装置 MAZATROL SmoothAi
さらなる生産性向上を可能にする革新的なマザトロールCNC装置
MAZATROL SmoothAiは高い操作性、高速・高精度制御を可能にすることとともに、AI搭載と高度なデジタルシミュレーションであるデジタルツインさらに高度な自動化対応能力により生産性向上を実現します。
SMC プラス
EIA プログラムの工具接触点と 3D モデルを比較し、自動で指令点を修正することで削り込み、削り残しの軽減とスムースな軌跡を生成し、高品位な加工を実現します。
スムースマシニング コンフィギュレーション
加工ワークや加工方法に合わせて、加工時間 / スムースな仕上げ面 / 形状精度に関わる機械の特性を調整する機能です。お客様ご自身で、簡単に調整や設定変更ができるため、特に微小線分プログラムを使用する複雑形状の加工ワークで威力を発揮します。
高生産性を実現する デジタルツインソフトウェア*
サイバー空間に現実の工場環境をリアルタイムに再現し、生産革新をもたらすデジタルツイン。IoT技術を活用するMAZATROL SmoothAiに対応するデジタルツインソフトウェア により工場にある機械を仮想空間に再現することで、生産プロセスを大きく効率化します。オフィス PC に実機の MAZATROL SmoothAi と同じ環境を提供します。複数の機械の仮想機械を構築でき、プログラム作成、編集、シミュレーション、解析機能を実現します。実機の設定データが同期されるので、正確な段取りが可能になります。
*オプション
参考動画
VARIAXIS C-600
VARIAXIS C-700
| パレットサイズ | Φ700 mm × 500 mm |
| ツールシャンク形式（標準） | BT40 |
| 主軸最大回転速度 | 12000 min-1 (rpm) |
| 最大加工ワーク寸法 | Φ850 mm × 500 mm |
カタログダウンロード
New
VARIAXIS C-600, VARIAXIS C-700
本カタログは、予告なく変更・改訂することがございますので、予めご了承下さい。市場により、販売形態が異なる場合があります。
