CNC旋盤

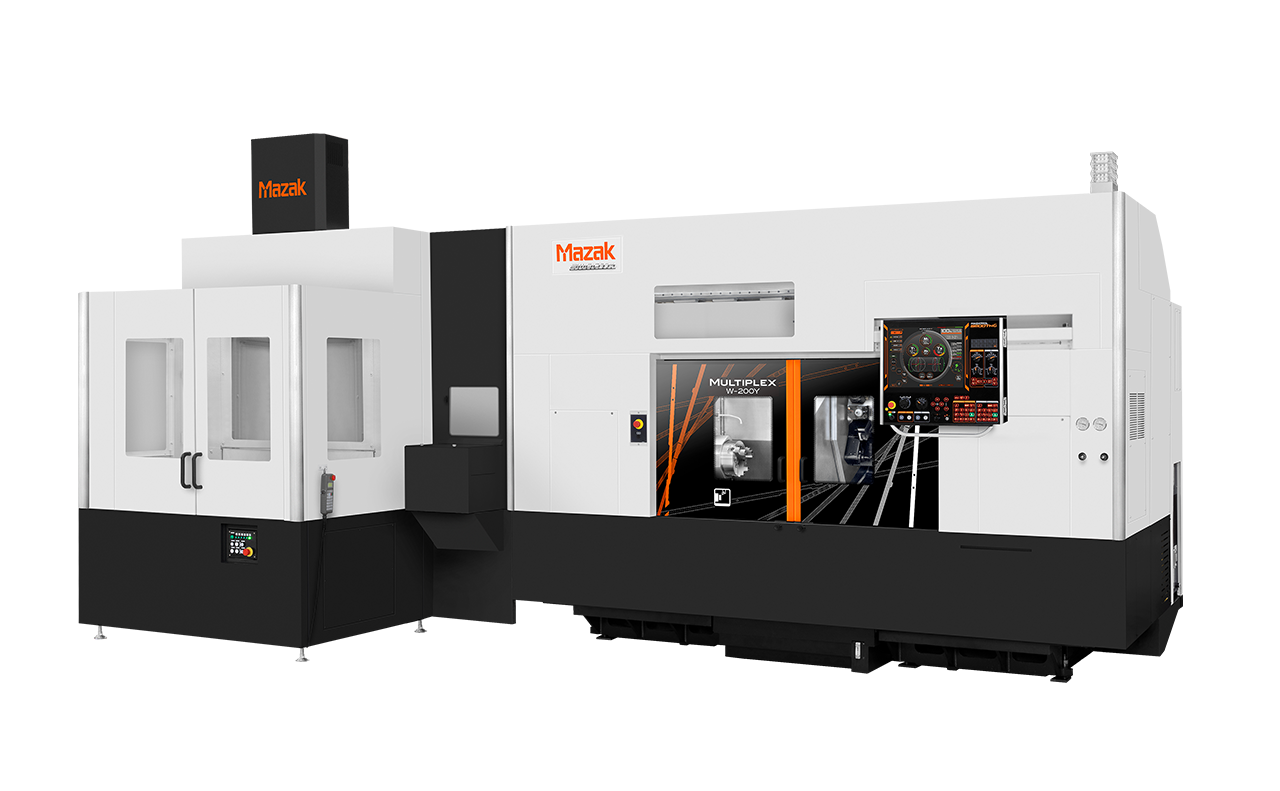

MULTIPLEX W
ミル機能、Y軸機能を搭載 対向2スピンドル2タレット複合加工 CNC旋盤
- 左右対称構造の主軸と刃物台を搭載し生産性を追求
- ワーク自動受け渡しにより2工程連続加工を可能にし、さまざまなアプリケーションに対応
- 旋削加工からミル機能による穴あけ、ミルコンタリング加工、さらにY軸加工まで可能
チャックサイズ
生産性を追求した左右対称構造
左右対称の主軸と刃物台を搭載
主軸・両刃物台を活用した2工程連続加工により、生産性を大幅に向上しました。異なる種類のワークの左右独立加工や、左右主軸とＺ軸の同期運転によるロングシャフト加工など、さまざまなアプリケーションに対応します。
MULTIPLEXによる工程集約
MULTIPLEXは、第1工程から第2工程への連続加工を同一の機械で行うことができ、加工中のワークは高い位相精度を維持し第一主軸から第二主軸へと受け渡されます。この1台で完成品までの加工が行え、設備費用、機械設置スペース、取付具製作費、人件費を削減するとともに、生産リードタイムの短縮、加工の高精度化、省エネルギーなどさまざまな効果を発揮します。
生産性を高めるY軸機能と豊富な加工方法
複合加工に最適なY軸仕様（W-200Y、W-300Y）
大きなY軸ストロークを持ち、平面加工・偏心穴あけ加工など幅広いアプリケーションに対応します。
Y軸移動量：
W-200Y 100 mm (±50 mm)
W-300Y 154 mm (±77 mm)
ワークの自動受け渡しによる連続加工
高速・高精度なワーク自動受け渡し機能により、高効率な1・2工程連続加工をワンチャッキングで行うことができます。
自動中仕切板で左右独立加工
左右の加工領域を完全分離することで、他方からの切屑・クーラントの飛散を防ぎ、左右別々の加工や、他方の加工中に一方のワークを交換することができます。
自動化オプションで、さらに高い生産性の実現
アンローダシステムで完成品を自動搬出
ワーク搬出装置を装備したシステムは、第1主軸のチャックに素材を取り付けるだけで完成品のアンローディングとコンベアによりワーク受け台に搬出されます。
ガントリーローダシステムで自動運転に対応
独自構造のガントリーローダシステムにより、ワークのロード / アンロードを行います。従来型に比べガントリーローダ走行速度を速め、さらにA、B軸の同時動作を可能にし、動作時間を20%短縮しました。
複数台連結や納入済みの機械への後付けも可能です。
プログラム作成時間を大幅短縮
EIA/ISOプログラムとマザトロール対話プログラムの両方に対応するCNCシステムMAZATROL SmoothGを標準搭載しました。
対話式プログラムの作成時間を短縮 QUICK MAZATROL
CNC画面上で加工形状や工程を確認しながらプログラムを作成することができ、プログラムミスの防止や作成時間を短縮します。
3D CADデータから直接プログラムを作成 3D ASSIST
3D CADデータから加工寸法・座標データなどをマザトロールプログラムに取り込むことができ、数値入力の手間と入力時のミス、プログラムチェック時間を大幅に削減できます。
参考動画
MULTIPLEX W-200

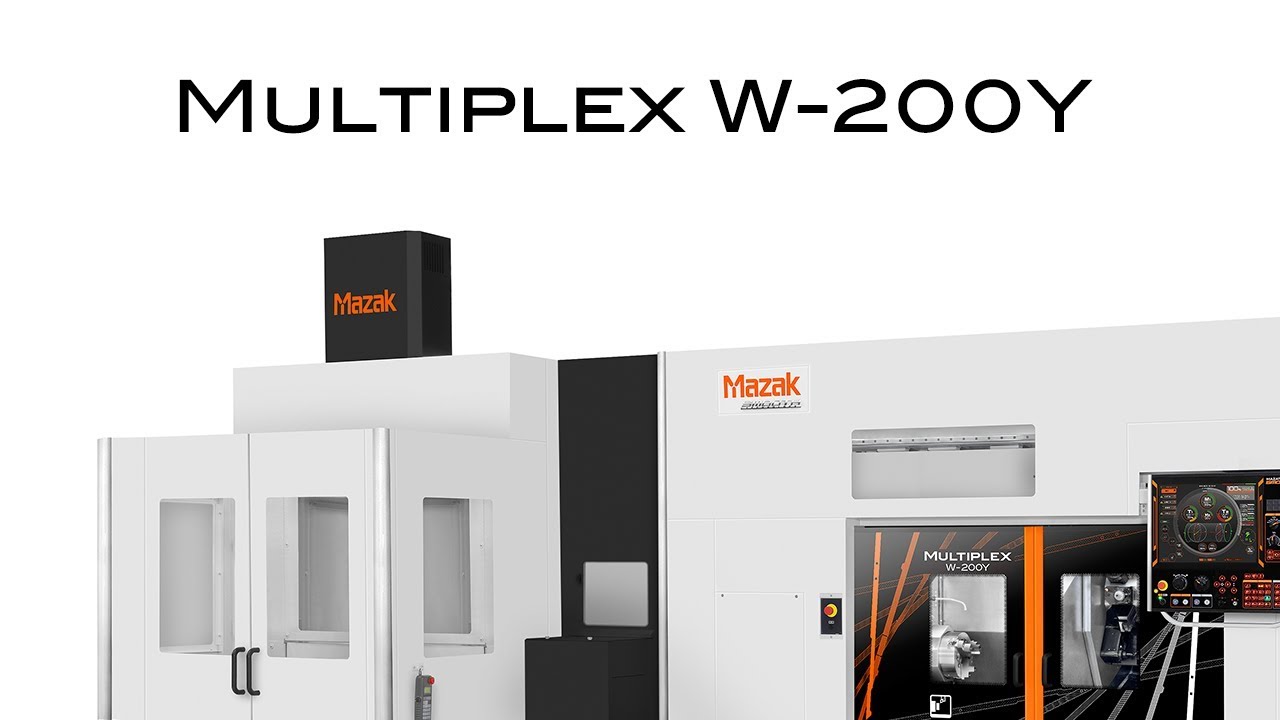

MULTIPLEX W-200Y
| チャックサイズ | 8" |
| 最大加工径 | Φ320 mm |
| 最大加工長さ | 180 mm |
MULTIPLEX W-300
| チャックサイズ | 10" |
| 最大加工径 | Φ430 mm |
| 最大加工長さ | 225 mm |
MULTIPLEX W-300Y
| チャックサイズ | 10" |
| 最大加工径 | Φ430 mm |
| 最大加工長さ | 225 mm |
