複合加工機

INTEGREX i-500

豊富な仕様展開により、さまざまな加工ニーズに対応する複合加工機
  • INTEGREX i シリーズの優れた操作性とコンパクトさに加えて、INTEGREX e-H シリーズと同等の加工エリアを実現
  • さらなる複合加工機能を搭載。エンドミルによるギア加工、ホブ加工、ロングドリル加工など専用機で対応してきた加工を取り込み、一層の工程集約を実現

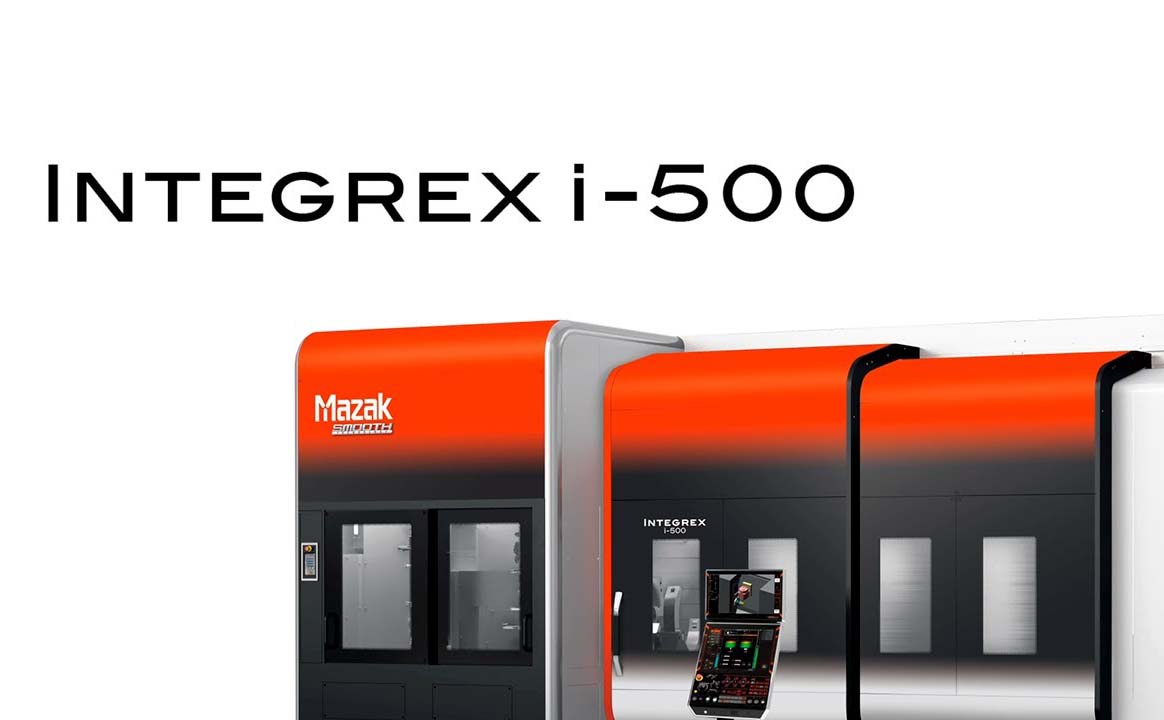

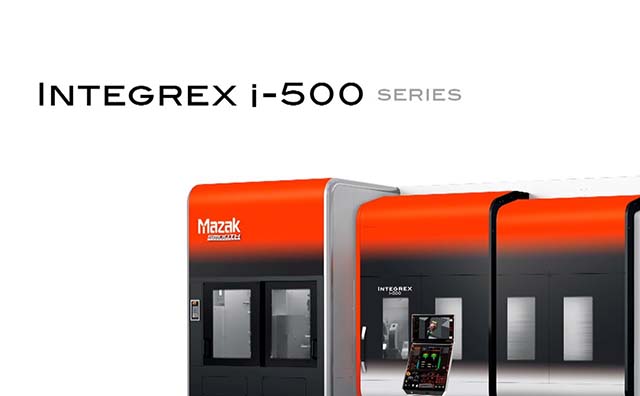

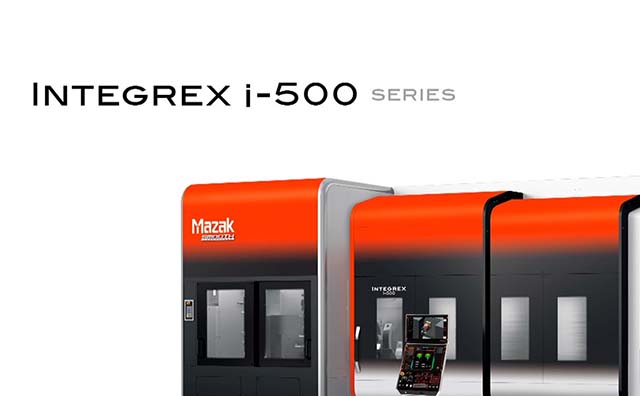

INTEGREX-i-500全景写真

豊富な仕様展開により、さまざまな加工ニーズに対応

大径・長尺ワークにも対応できる心間バリエーションを展開。テールストック仕様、第 2 主軸仕様、下刃物台仕様などが選択できるだけでなく、旋削主軸やミル主軸にも多彩な仕様を展開。あらゆる業種の部品加工において最適なカスタマイズが可能です。

integrex i-500

心間バリエーション
1: 1500U
2: 2500U
3: 3000U

integrex i-500

第2主軸仕様
標準タイプ 4000 min-1
高出力タイプ 3300 min-1

高出力・高トルクタイプ 2500 min-1

integrex i-500

テールストック仕様
MT No.5 ビルトインセンタ

integrex i-500

下刃物台仕様
9D(旋削/ミーリング)

ワークとの干渉を抑えるコンパクトミル主軸と大きな加工エリア

コンパクトミル主軸(標準仕様)は従来のミル主軸よりも全長を17%短くし、加工範囲を広げるとともに干渉領域を削減。


大きなY軸ストローク : 430 mm

最大の振り/ 最大加工径 : Φ700 mm



X軸 移動量: 845 mm

Y軸 移動量: 430 mm



さらなる高精度加工を追求

高精度加工を実現する B, C 軸高精度機構

B軸はバックラッシゼロのローラギアカムを、C軸は全周クランプ構造ブレーキを採用。B, C軸ともに従来機より高性能かつ高精度なスケールを標準搭載し、位置決め精度およびコンタリング加工の引き目を向上させました。

B軸 : ローラギアカム方式 最小割出し 0.0001°

C軸 : ディスククランプ方式 最小割出し 0.0001°

X, Y, Z 軸ボールねじ軸心冷却を標準搭載

温度管理した冷却油をボールねじ内部に通し、ボールねじの発熱やサーボモータからの熱影響を抑えます。

軸芯冷却の画像

生産性向上に大きく貢献する豊富なミル主軸ラインアップ

ミル主軸には、高出力・高トルクの新開発ビルトインモータを搭載。標準主軸(#40)、高速主軸(#40)、高出力主軸(#40、#50)と豊富なラインアップで、お客様のさまざまな要求に対応します。



#40 標準タイプ 12000 min-1

#40 高出力タイプ 12000 min-1 *

#40 高速タイプ 20000 min-1 *

#50 高出力タイプ 10000 min-1 *

*オプション

INTEGREX i-500のミル主軸の画像

旋削主軸は4種の貫通穴をラインアップ

加工に合わせた最適な選択が可能

ビルトインモータを搭載しているため、第1主軸と第2主軸の同期加工にも最適。

第1主軸と第2主軸を完全同期できるため、薄物長尺ワークにおいても高速・高精度加工が可能。

C軸(0.0001°割出し*)は、全周ブレーキ構造と磁気式検出器の採用により、マシニングセンタの回転軸に匹敵する割出し精度を達成。

* 第2主軸の標準仕様は0.001°



4000 min-1 標準タイプ 貫通穴径 Φ91 mm
3300 min-1 高出力タイプ 貫通穴径 Φ112 mm*
2500 min-1 高出力・高トルクタイプ 貫通穴径 Φ132 mm*
2000 min-1 高出力・高トルクタイプ 貫通穴径 Φ185 mm*

*オプション

INTEGREX i-500のミル主軸の画像

CNC装置 MAZATROL SmoothAi

さらなる生産性向上を可能にする革新的なマザトロールCNC装置

MAZATROL SmoothAiは、高い操作性と高速・高精度の制御を実現し、さらにAI搭載と高度なデジタルシミュレーションであるデジタルツインを活用することで、生産性の向上が実現できます。

integrex i-500

ソリッドマザトロール(自動プログラミング)

3D CADデータからマザトロールプログラムを自動生成します。過去に生成したプログラムから、Aiが加工ノウハウを学習し、加工プロセスを自動で推測し、最適なプログラムとして出力します。

integrex i-500

カッティングアドバイザ

バーチャルマシニング(加工シミュレーション)や実加工の結果から加工プロセスの見える化を行い、切削条件の最適化を支援します。

integrex i-500
INTEGREX i-500
チャックサイズ10"
最大加工径Φ700
最大加工長さ1574 mm /
2594 mm /
3074 mm
  • 第二主軸
INTEGREX i-500S
チャックサイズ10"
最大加工径Φ700
最大加工長さ1574 mm /
2594 mm /
3074 mm
  • 第二主軸
  • 下刃物台
INTEGREX i-500ST
チャックサイズ10"
最大加工径Φ700
最大加工長さ1574 mm /
2594 mm

カタログダウンロード

New

INTEGREX i-500

本カタログは、予告なく変更・改訂することがございますので、予めご了承下さい。市場により、販売形態が異なる場合があります。
