複合加工機

INTEGREX e-V

大型ワーク加工用 同時5軸制御 門形複合加工機
  • 多面加工、5軸制御による自由曲面加工、旋削加工が可能な門形複合加工機
  • 安定した高精度加工を実現する高剛性構造
  • ダイレクトドライブモータを採用した高トルク・高速位置決めテーブル
  • 多様なワーク、生産量に対応する自動化システム
  • さらなる生産性向上を可能にする革新的なマザトロールCNC装置 MAZATROL SmoothAi を搭載

門形構造によりワーク上面の広い範囲をミル加工可能

大物ワークの上面高精度加工に適した門形構造

門形構造の特長を生かし、ミル主軸を越えてX軸ストロークを大きく取ることで、直線軸(X, Y軸)の位置決めだけでワーク上面のミル加工ができ、安定した加工精度と生産性向上を実現します。

高出力ミル主軸と旋削加工用高トルク、高速・高精度テーブル

高生産性を実現する 3 種類のミル主軸

3種類のミル主軸により鋼材から非鉄金属まで幅広いワーク材種に対応。 いずれもビルトインモータを採用して小型化と高出力を達成。

高トルク・高速テーブル(旋削主軸 & C 軸)

コンパクトな容積で大トルクを出力できるダイレクトドライブモータを採用、大径旋削に必要な高トルクと俊敏な位置決めを可能にする高応答性を両立しました。

対応機種:INTEGREX e-1250V/8, e-1250V/8S, e-1600V/10, e-1600V/10S

高トルクテーブル(旋削主軸 & C 軸)

高出力モータと2段ギヤ変速機により駆動する旋削主軸は、荒加工から仕上加工まで大径重量ワークを高能率に加工します。またC軸は0.0001°の位置決めが可能で高精度加工を実現します。

対応機種:INTEGREX e-1850V/12, e-1850V/12S

多様なワーク、生産量に対応する自動化システム

パレテックハイライズシステム(2段)  *INTEGREX e-1250V/8のみ対応

パレテックマニュファクチャリングセル(平面)

柔軟にシステムを拡張可能

  • 生産状況に合わせて柔軟にシステムを拡張可能
  • 異種加工機も柔軟にシステムに組み込み可能
  • 長時間自動運転や加工工程の自動化率を高める周辺システム・機器と柔軟に連携
パレテックマニュファクチャリングセル(平面)の拡張事例
 導入時の構成*拡張後の構成1拡張後の構成2
機械123
ローディングステーション122
パレットストッカ61420
  • *|パレテックマニュファク チャリングセル(平面)の必須構成

CNC 装置 MAZATROL SmoothAi

さらなる生産性向上を可能にする革新的なマザトロールCNC装置

MAZATROL SmoothAiは高い操作性、高速・高精度制御を可能にすることとともに、AI搭載と高度なデジタルシミュレーションであるデジタルツイン、さらに高度な自動化対応により生産性向上を実現します。

ソリッドマザトロール (自動プログラミング)

3D CADデータからマザトロールプログラムを自動生成します。過去に生成したプログラムからAIが加工ノウハウを学習し、加工プロセスを自動で推測して最適なプログラムを出力します。

カッティングアドバイザ

バーチャルマシニング(加工シミュレーション)や実加工の結果から加工プロセスの見える化を行い、切削条件の最適化を支援します。

最大加工ワーク寸法 Φ1450 mm - Φ1500 mm

  • 2パレットチェンジャ
INTEGREX e-1250V/8
ツールシャンク形式BT50
最大加工ワーク寸法Φ1450 mm × 1600 mm
旋削主軸最大回転速度500 min-1 (rpm)
  • シングルパレット

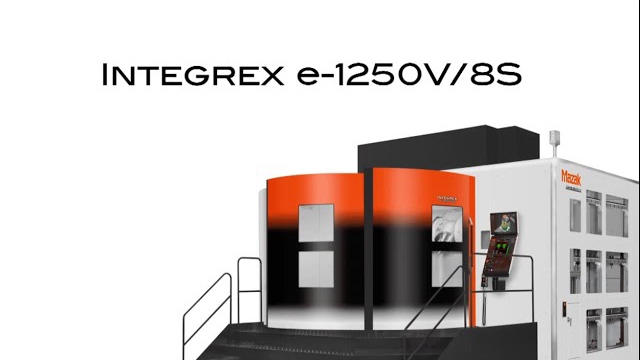

INTEGREX e-1250V/8S
ツールシャンク形式BT50
最大加工ワーク寸法Φ1500 mm × 1655 mm
旋削主軸最大回転速度500 min-1 (rpm)

最大加工ワーク寸法 Φ2050 mm - Φ2300 mm

  • 2パレットチェンジャ
INTEGREX e-1600V/10
ツールシャンク形式BT50
最大加工ワーク寸法Φ2050 mm × 1600 mm
旋削主軸最大回転速度300 min-1 (rpm)
  • シングルパレット
INTEGREX e-1600V/10S
ツールシャンク形式BT50
最大加工ワーク寸法Φ2300 mm × 1684 mm
旋削主軸最大回転速度300 min-1 (rpm)

最大加工ワーク寸法 Φ2350 mm - Φ3500 mm

  • 2パレットチェンジャ
INTEGREX e-1850V/12
ツールシャンク形式BT50
最大加工ワーク寸法Φ2350 mm × 1800 mm
旋削主軸最大回転速度250 min-1 (rpm)
  • シングルパレット
INTEGREX e-1850V/25S
ツールシャンク形式BT50
最大加工ワーク寸法Φ3500 mm × 1800 mm
旋削主軸最大回転速度75 min-1 (rpm)
