複合加工機
INTEGREX AG
ギア加工と計測機能を融合したハイブリッド複合加工機
- ギア工程の集約で高精度加工とリードタイムの短縮を促し、イニシャルコストを削減
- 3種類の歯車加工方法（ギアスカイビング加工・ホブ加工・エンドミル加工）を1台の機械に集約し、多品種少量生産から量産まで、多様なニーズに対応
- 対話式プログラミングで加工と計測のパスを簡単かつ短時間で生成。
最大加工径
複合加工機INTEGREXシリーズ にギア加工と計測機能を集約
INTEGREX AGシリーズは、旋削からミル・5軸加工に、ギア加工を集約したハイブリッド複合加工機
3種類のギア加工方法であるギアスカイビング加工、ボブ加工、エンドミル加工をこの1台に集約しました。汎用エンドミルを使った柔軟性の高い加工から専用工具による量産まで、多様なニーズに対応します。さらに機内でギア計測まで行えます。
- 1: |5軸複合加工
- 2: |歯車加工機能
- 3: |歯車計測機能
専用機で加工されていたギア加工を複合加工機で実現
ギアスカイビング加工
小径カッタと小径ワークによるギアスカイビング加工や、超硬カッタを用いたギアスカイビング加工が可能です。
- INTEGREX AG独自の制御技術により、高精度なギアスカイビング加工が可能
- 旋削主軸、ミル主軸それぞれの主軸の最高回転数においても、回転同期の精度を維持
ホブ加工
直感的な設定で、歯切り専用のホブカッタによるギア加工が可能です。片持ち工具でありながらISO7級の加工精度を達成しました。 ホブ加工用のプログラミング支援ソフト「Smooth Gear Hobbing」には、パスごとにホブカッタの加工点をずらし、ホブカッタの再研磨までのサイクルを伸ばすための機能「ホブシフト機能」や、加工した歯車の歯あたり箇所を調整する「歯すじ修整機能」を搭載しています。
エンドミル加工
市販のエンドミルによりギア加工が可能です。専用ソフトウェア「Smooth Gear Milling」は市販のエンドミルにより、歯溝を1溝ずつ加工します。加工した歯車の歯あたりを調整するための「歯形修整機能」と「歯すじ修整機能」を搭載しました。機械の高精度機能によりISO5級（旧JIS1級）の加工精度を達成しています。
リードタイム短縮事例
複合加工機によるホブ加工とINTEGREX AGでのエンドミル加工の比較
多品種少量生産の部品加工の場合、ホブカッタなどの専用工具を使うと、工具や治具の準備だけでも多くの時間が必要です。 INTEGREX AG では市販のエンドミルで多様なギア加工ができるため、製造リードタイムの大幅な短縮が可能です。
1: 工具・治具の準備
2: プログラム作成
3: ギア加工
4: 切削加工
歯溝の位相検出機能により、他の加工部位との位相合わせが可能
位相検出 特許登録
ギアスカイビング加工やホブ加工の後に、歯溝の中心角を同定します。同定した位相角をもとに、キー溝加工や穴あけ、ボールエンドミルによるバリ取りまでの自動化を可能にします。端面または歯先円上で、歯の有無を判定しながら、歯溝の中心角を同定。同定精度の実績値は、0.005度（直径360 mmの円周上で16 μm）。対象ワークの形状やスタイラスの接触箇所に応じて、干渉しないプローブの姿勢、プローブの送り方向を設定できます。
歯面のスキャニング機能をオプション搭載。歯形と歯すじの計測により、加工後の歯面の傾向を可視化。
歯面計測*
加工後にスキャニングプローブを装着することで、すぐに歯形と歯すじの計測が可能。
加工したワークを3次元測定器に運んで検査し、再びINTEGREX で追加工する際の段取りを削減できます。
計測結果は、MAZATROL SmoothAi 内にある専用のビューアでCNC画面上に出力でき、その画面上で歯面の様子を見ることができます。
*オプション
スキャニングプローブによる歯面計測
MAZATROL SmoothAi 操作画面に測定結果を表示
CNC画面上の計測結果はワンタッチでレポート（画像ファイル）として出力可能。
対話式プログラミングで高精度な歯車加工と便利な計測を実現
図面に記されている諸元や、送り速度などの条件をグラフィカルなガイダンスを見ながら設定するだけで、プログラミングが簡単かつ短時間で作成できます。この支援ソフトウェアによって、加工または計測のための専用Gコードプログラムが作成され、パスが自動生成されます。サイクルスタートボタンを押すと加工または計測を実行します。
参考動画
INTEGREX i-250H AG
INTEGREX i-250H S AG
| チャックサイズ | 8" |
| 最大加工径 | Φ670 mm |
| 最大加工長さ | 1011 mm / 1519 mm |
INTEGREX i-250H ST AG
| チャックサイズ | 8" |
| 最大加工径 | Φ670 mm |
| 最大加工長さ | 1519 mm |
INTEGREX i-350H AG
| チャックサイズ | 10" |
| 最大加工径 | Φ670 mm |
| 最大加工長さ | 1011 mm / 1519 mm |
INTEGREX i-350H S AG
| チャックサイズ | 10" |
| 最大加工径 | Φ670 mm |
| 最大加工長さ | 1519 mm |

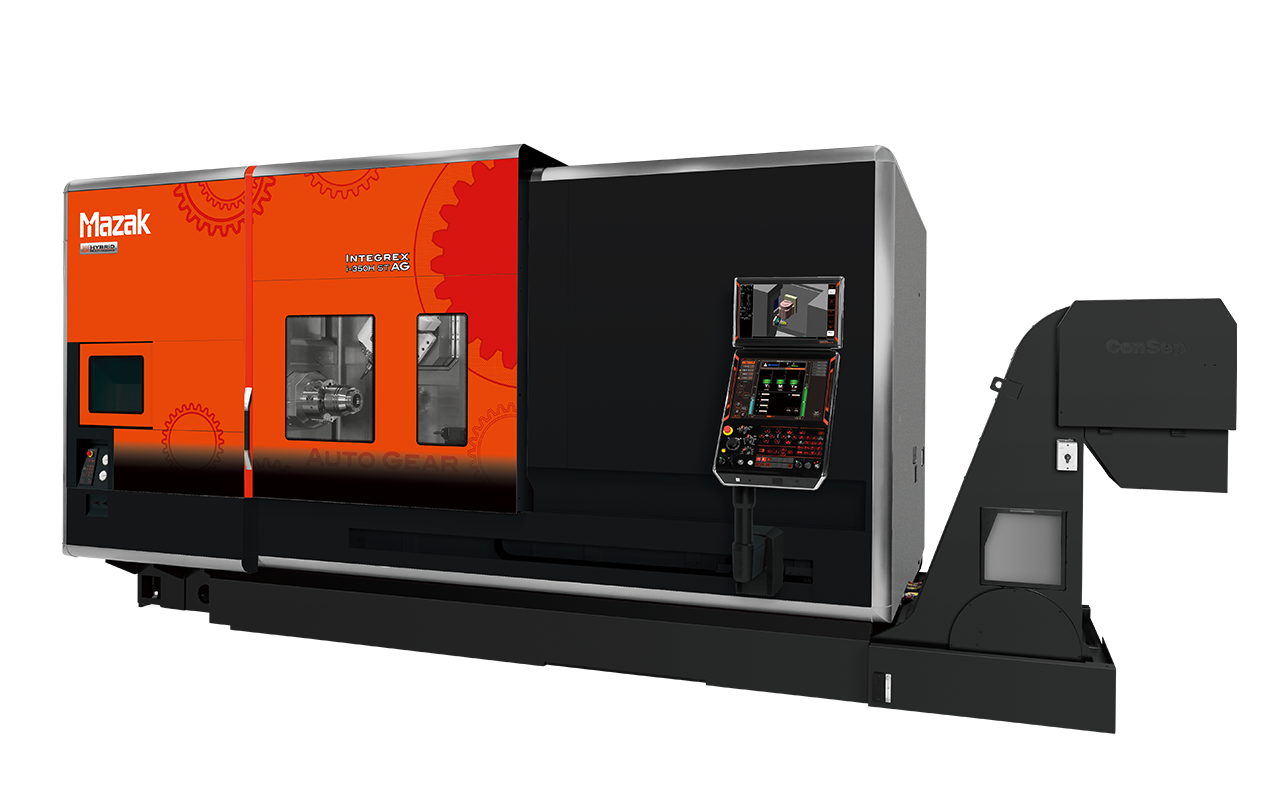

INTEGREX i-350H ST AG
