| パレットサイズ | □500 mm |
| ツールシャンク形式（標準） | BT40 |
| 主軸最大回転速度 | 12000 min-1 (rpm) |
| 最大加工ワーク寸法 | Φ700 mm × 643 mm |
5軸加工機
HCR
高速同時5軸制御 横形マシニングセンタ
- 高速・高加減速のＸ，Ｙ，Ｚ軸により優れた生産性を実現
- 片持ちタイプ チルト・ロ―タリテーブルを装備
- チルト・ロ―タリテーブル直下に配置されたセンタートラフにより多量な切屑を速やかに排出
- 生産現場の要求に応える4種の主軸をラインアップ
同時5軸加工の時間を短縮
大幅に向上した加速度、加加速度 [ Jerk ]
直線軸 ( X, Y, Z 軸 )
加加速度 [ Jerk ]（早送り時）
Ｘ軸、Ｙ軸 / Ｚ軸 : 175 m / 175 m/sec3 ← 41 m / 40 m/sec3
( 弊社従来同時 5 軸制御マシニングセンタとの比較 )
ロータリーテーブル ( A, C軸 )
早送り速度
Ａ軸：30 min-1 、 C 軸：50 min-1
A軸可動範囲 225°
可動範囲 -90°～135°のA 軸と±360°のＢ軸により、複雑形状ワークの5軸加工を実現します。
ローラギアカム
ローラギアカム駆動により0.0001°単位の位置決めと、高速位置決めを両立しました。
抜群の切屑排出性
スムーズな切屑の排出を可能にした機械構造と大容量クーラント
- 強い水流でテーブル、ワーク上面とワーク内側に堆積した切屑をセンタートラフ内のチップコンベアへ落とし込み、多量の切屑を機外へ速やかに排出できます。
- 削り出し加工で発生する多量な切屑にも対応できるセンタートラフ構造を採用。
- 標準付属のクーラントタンク（大容量800L貯水タイプ）から吐出される多量のクーラントがスムースに切屑を排出します。
アプリケーション
分類 : 航空宇宙産業
分類 : 航空宇宙産業
分類 : 航空宇宙産業
分類 : 航空宇宙産業
分類 : 航空宇宙産業
分類 : 自動車産業
分類 : 自動車産業
分類 : 自動車産業
超高速＆超高出力主軸を搭載
ビルトインモータ構造
駆動用ギアを排除することで、動力の損失を減らすとともに高速回転時の振動を最小限に抑えます。これにより加工面精度を向上させ、工具寿命を延ばします。
主軸温度管理
主軸軸受け部分と駆動モータ部分の外筒部に、温度管理された冷却油を循環 。
それぞれの発熱による主軸の熱変位を抑えることで加工精度の低下を防ぎます。
主軸ラインアップ
生産現場の要求にお応えする4種類の主軸
12000 min-1 18.5 kW [40% ED] BT-40 グリス潤滑 （標準）
18000 min-1 35 kW [40% ED] BT-40（オプション）
25000 min-1 23 kW [40% ED] HSK-A63 （オプション）
30000 min-1 80 kW [ 連続定格 ] HSK-A63（オプション）
多様なワーク、生産量に対応する自動化システム
2パレットチェンジャ
加工中に次の加工に備えたワーク取り付けや段取り替え作業ができるため、生産性が向上します。
MPP（MULTI PALLETE POOL） HCR-5000S
多品種少量生産に最適な自動化システムとして、飛躍的な生産性向上を実現する多段パレットストッカシステムです。システム導入後、生産状況に合わせて6PC→12PC→18PCへストッカ数を拡張可能です。
PALLETECH SYSTEM（パレテックシステム）
モジュール構造のパレットストッカ、パレットローダ走行部、ローディングステーションは、導入後のパレット収納枚数の増加、機械の追加などに応じて容易にシステム拡張できます。パレットの収納は、平面配置と省フロアスペースの上下2段、3段配置から選べます。
参考動画

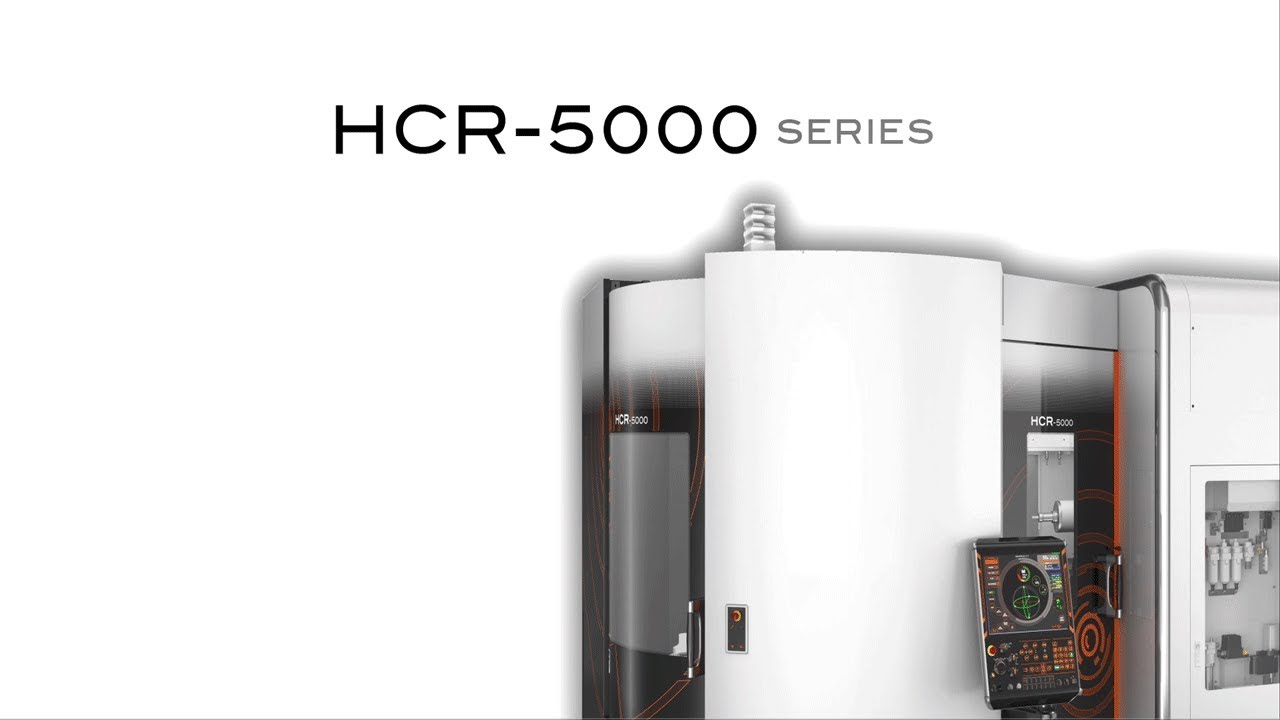

HCR-5000
HCR-5000S
| パレットサイズ | Φ630 mm |
| ツールシャンク形式（標準） | BT40 |
| 主軸最大回転速度 | 12000 min-1 (rpm) |
| 最大加工ワーク寸法 | Φ700 mm × 643 mm |
カタログダウンロード
New
HCR-5000 シリーズ
本カタログは、予告なく変更・改訂することがございますので、予めご了承下さい。市場により、販売形態が異なる場合があります。
