| パレットサイズ | 1250 mm × 1000 mm |
| ツールシャンク形式（標準） | BT50 |
| 主軸最大回転速度 | 3000 min-1 (rpm) |
| 最大加工ワーク寸法 | Φ2350 mm × 1800 mm |
横形マシニングセンタ
HCN-Q
大物ワークの生産効率向上 クイル軸搭載 横形マシニングセンタ
- 大物ワークの加工において深穴ボーリングを実現
- 強力切削を可能にした高剛性構造を採用
- 横形マシニングセンタの高速・高精度加工能力を継承
パレットサイズ
最大10トンの大物部品の大径深穴、ボーリング加工が可能
大物ワークの加工効率を上げるクイル軸搭載の主軸
- 軸受内径 Φ180 mm、最前列には高剛性の複列円筒軸受を採用
- クイル軸内径 Φ130 mm、軸心冷却を準備（オプション）
- 高出力・高トルクのギアレスビルトインモータを標準装備
3000 min-1 クイル主軸
| 最高回転速度 | 3000 min-1 |
| 主軸出力 | AC 45 kW（60 HP）［40% ED］ |
| AC 37 kW（50 HP）［連続定格］ | |
| 最大トルク | 1849 N・m（188.4 kgf・m）［40% ED］ |
強固なベース、コラムと高精度リニアガイドを採用
Y軸ツインボールねじ駆動
スピンドルヘッドの重心を２本のボールねじで押す仕組みを採用。
軸移動で発生する振動を抑える一方、高速化・高精度化を図ります。
全軸ローラガイド採用
剛性に優れたローラガイドを、X, Y, Z軸ガイドに採用し、重切削と高精度加工を実現しました。
さまざまなアタッチメントツールに対応*
工程集約を図るため、リードタイム短縮や精度向上などに役立つアタッチメントツールを自動交換します。
*HCN-12500Q, 16000Q, 16800Qに対応（オプション）
U 軸ボーリング アタッチメント
アングル アタッチメント
U 軸フェーシング アタッチメント
スナウト アタッチメント
単体機から大規模なシステムまで容易に自動化可能
2パレットチェンジャ*
加工中に他のワークの載せ替えが行えるパレットチェンジャ。重量ワークに対応するばかりでなく、長期にわたる安定した動作は生産性向上を実現します。
*HCN-12500Q, 16000Q, 16800Qに対応
PALLETECH SYSTEM パレテックシステム*
大物ワークの長時間無人運転を可能とし、リードタイムの大幅な短縮を実現する自動化システムです。モジュール構造のため導入後のパレット収納枚数の増加や、機械の追加などのシステム拡張が容易に実現できます。
*HCN-12500Q, 16000Q, 16800Qに対応（オプション）
参考動画

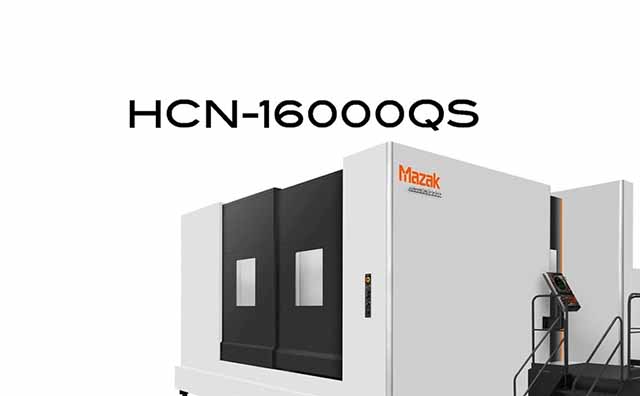

Photo: HCN-16000QS
最大ワーク高さ 1800 mm
HCN-12500Q
HCN-12500QS
| パレットサイズ | 1250 mm × 1000 mm |
| ツールシャンク形式（標準） | BT50 |
| 主軸最大回転速度 | 3000 min-1 (rpm) |
| 最大加工ワーク寸法 | Φ2350 mm × 1800 mm |
最大ワーク高さ 2000 mm
HCN-16000Q
| パレットサイズ | 1600 mm × 1250 mm |
| ツールシャンク形式（標準） | BT50 |
| 主軸最大回転速度 | 3000 min-1 (rpm) |
| 最大加工ワーク寸法 | Φ3000 mm × 2000 mm |
HCN-16000QS
| パレットサイズ | 1600 mm × 1250 mm |
| ツールシャンク形式（標準） | BT50 |
| 主軸最大回転速度 | 3000 mm-1 (rpm) |
| 最大加工ワーク寸法 | Φ3000 mm × 2000 mm |
最大ワーク高さ 2400 mm
HCN-16800Q
| パレットサイズ | 1600 mm × 1250 mm |
| ツールシャンク形式（標準） | BT50 |
| 主軸最大回転速度 | 3000 mm-1 (rpm) |
| 最大加工ワーク寸法 | Φ3000 mm× 2400 mm |
HCN-16800QS
| パレットサイズ | 1600 mm × 1250 mm |
| ツールシャンク形式（標準） | BT50 |
| 主軸最大回転速度 | 3000 min-1 (rpm) |
| 最大加工ワーク寸法 | Φ3000 mm× 2400 mm |
カタログダウンロード
New
HCN-Q シリーズ
本カタログは、予告なく変更・改訂することがございますので、予めご了承下さい。市場により、販売形態が異なる場合があります。
