| 有効門幅 | 2650 mm |
| ツールシャンク形式（標準） | BT50 |
| 主軸最大回転速度 | 6000 min-1 (rpm) |
| テーブルサイズ | 4000 mm × 2000 mm |
立形マシニングセンタ
FJW
5面加工 門形マシニングセンタ
- 大物ワークの強力切削、工程集約を実現する5面加工機
- アングルヘッドアタッチメントを標準装備
- BT50高トルク主軸搭載、鋼材・鋳鉄の荒加工に威力を発揮
- W軸制御のクロスレール採用により、門高1.65mを実現
- 大物加工の作業性を考慮した機械設計
- タッチスクリーン式 CNC装置MAZATROL SmoothGを搭載
大物ワークの強力切削、工程集約を実現
強力切削、ワークサイズの拡大、5面加工による工程集約を実現
- 1: |門高：1.65 m
- 2: |門幅：2.65 m
4側面加工を実現するコンパクトなアングルヘッドアタッチメントを標準装備
アングルヘッドアタッチメントは主軸への自動着脱と自動工具交換が可能です。
5°ごと72ポジションに割出しが可能であり、上面や側面加工の連続加工を行うことができます。
5面加工用、5°割出し加工用プログラム機能
マザトロール対話式プログラムで、側面加工のプログラムを簡単に作成できます。
Gコード（EIA / ISO）プログラムでは5面加工に加えて5°割出し加工が可能です。
強力切削を実現するBT50高トルク主軸搭載
最大トルク828 N・mの高トルク主軸
最大主軸回転数6000 min-1、最大トルク828 N・m [40% ED]の高トルク主軸を搭載。鋼材・鋳鉄の荒加工に威力を発揮します。
上面加工
| 被削材材質 | S50C | |
|---|---|---|
| 切削効率 | 840 cc/min | 735 cc/min |
| 工具 | Φ200 mm正面フライス10枚刃 | Φ160 mm正面フライス8枚刃 |
| 切削速度 | 189 m/min | 220 m/min |
| 切込×切削幅 | 5 × 160 mm | 5 × 120 mm |
| 送り | 1053 mm/min | 1225 mm/min |
| Z軸突き出し量 | 800 mm | |
側面加工
| 被削材材質 | S50C | |
|---|---|---|
| 切削効率 | 763 cc/min | 603 cc/min |
| 工具 | Φ200 mm正面フライス10枚刃 | Φ160 mm正面フライス8枚刃 |
| 切削速度 | 189 m/min | 220 m/min |
| 切込×切削幅 | 5 × 145 mm | 4.1 × 120 mm |
| 送り | 1053 mm/min | 1225 mm/min |
| Z軸突き出し量 | 800 mm | |
大物部品の強力切削を可能にする構造と機能
ストローク全域で強力切削
剛性、減衰性能に優れたローラガイドを採用したX軸、高い減衰性能を誇る滑り案内面を採用したY軸、Z軸により、ストローク全域で強力切削を可能にしています。
クロスビームでコラムを結合した高剛性門形構造
水平・垂直方向、そしてねじれなどの荷重に対して十分な剛性を備えており、安定した加工精度を保ちます。
W軸制御のクロスレール昇降
ラム（Z軸）とクロスレール（W軸）の並行動作により、Z軸ストローク 0.8 mとしながらも 、門高は1.65 mあり、背高ワークの加工を実現します。
タッチスクリーン式 CNC装置 MAZATROL SmoothGを搭載
MAZATROL SmoothGはグラフィカルユーザインターフェースとタッチスクリーンを採用し、操作性に優れたCNC装置です。
参考動画

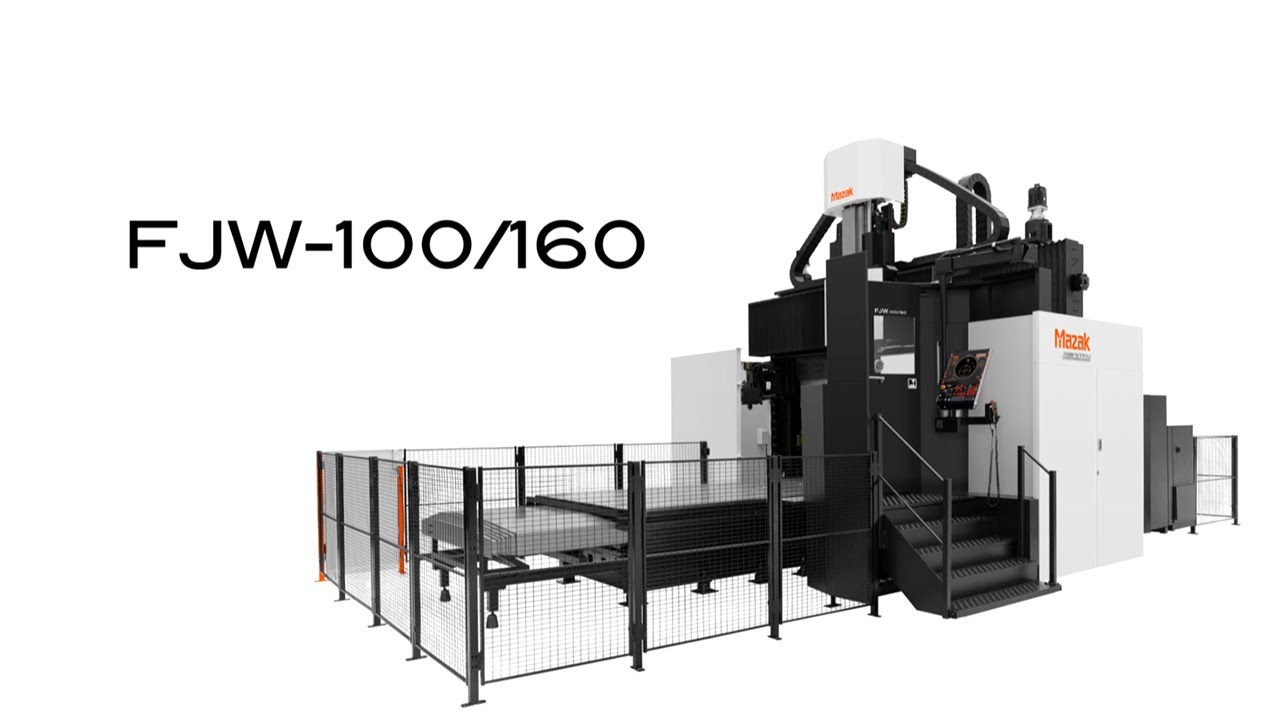

FJW-100/160
