立形マシニングセンタ

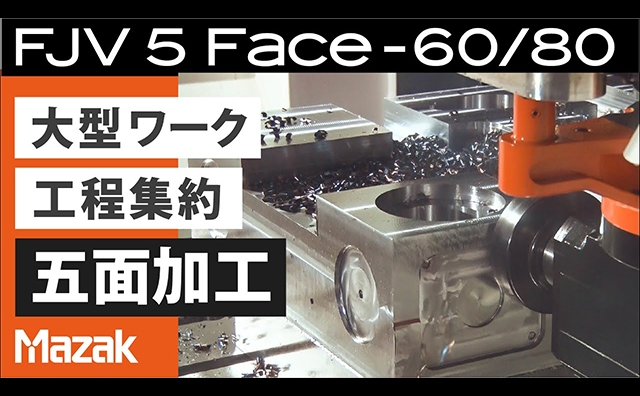

FJV 5 Face

5面加工高精度門形マシニングセンタ

5面加工を身近にするユニット・機能を標準装備、工程集約を実現
安定した高精度加工を実現する高剛性門形機械構造
高能率加工を実現する高精度ビルトインモータ主軸
大物部品加工の高能率化を実現、長尺ワークに対応した幅広いラインアップ
タッチスクリーン式 CNC装置MAZATROL SmoothGを搭載

有効門幅

5面加工を身近にするユニット・機能を標準装備

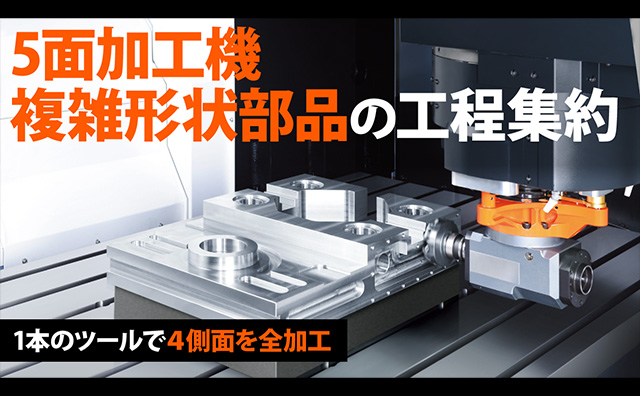

1本のツールで4側面を全加工

MAZAK 5 Face アングルヘッドは強固な固定を可能とする独自の油圧クランプユニットにより、強力切削が可能です。

広い加工範囲

アングルヘッドをコンパクト化し、ワークとの干渉を削減することで、十分な側面加工スペースを確保しています。

多種のワークに対応

アングルヘッド専用の工具交換装置は最大8本の工具を収納でき多種のワークに対応します。

簡単プログラム機能

マザトロール対話式プログラムのアングルツール5面加工機能で、側面加工のプログラムを簡単に作成できます。

高速・高精度加工を実現する門形機械構造

1: |長期にわたり安定した加工を実現する高精度機械構造
2: |ボールねじ・サーボモータ直結構造による高精度位置決め
3: |主軸温度管理により加工精度の変化を防止
4: |剛性に優れたローラガイドを全軸に採用

ボールねじ軸心冷却

冷却油をボールねじ軸心に循環させることで、高速送り時の発熱を速やかに冷却。温度を一定に保ち、安定した加工精度を実現します。

熱変位補正機能を搭載

Aiサーマルシールドは、主軸回転速度や温度センサの情報により刃先位置の変化を抑制。温度変化、機械位置、クーラントON/OFFなどを考慮したきめ細かい機械制御により連続加工精度を安定させます。

高能率加工を実現する高精度ビルトインモータ主軸

ビルトイン主軸を搭載し、駆動用ギアを排除。動力の損失をなくすとともに高速回転時の振動を最小限に抑えて、加工面精度を向上させ、工具寿命を延ばします。

高トルク主軸、高速主軸（BT40）の主軸をオプション展開

鋳鉄・鋼材・非鉄金属など、さまざまな材種の加工に対応できる10000 min^-1 標準主軸、鋼材・鋳鉄などの荒加工に威力を発揮する7000 min^-1高トルク主軸（オプション）、高速切削により非鉄金属・難削材の高能率加工を可能にするBT40 18000 min^-1 高速主軸（オプション）を展開。

		標準主軸	高トルク主軸	高速主軸（BT40）
最高回転数		10000 min^-1	7000 min^-1	18000 min^-1
主軸モータ出力	30分定格 [40%ED]	37 kW（50 HP）	30 kW（40 HP）	35 kW（47 HP）
主軸モータ出力	連続定格	30 kW（40 HP）	22 kW（30 HP）	26 kW（35 HP）
主軸モータトルク	30分定格 [40%ED]	350 N・m	442 N・m	84 N・m
主軸モータトルク	連続定格	239 N・m	318 N・m	57 N・m
ツールシャンク		BT50, BIG-PLUS NO.50, HSK-A100	BT50, BIG-PLUS NO.50, HSK-A100*	BT40, BIG-PLUS NO.40, HSK-A63*
