| パレットサイズ | □500 mm |
| ツールシャンク形式（標準） | BT40 |
| 主軸最大回転速度 | 12000 min-1 (rpm) |
| 最大加工ワーク寸法 | Φ720 mm × 870 mm |

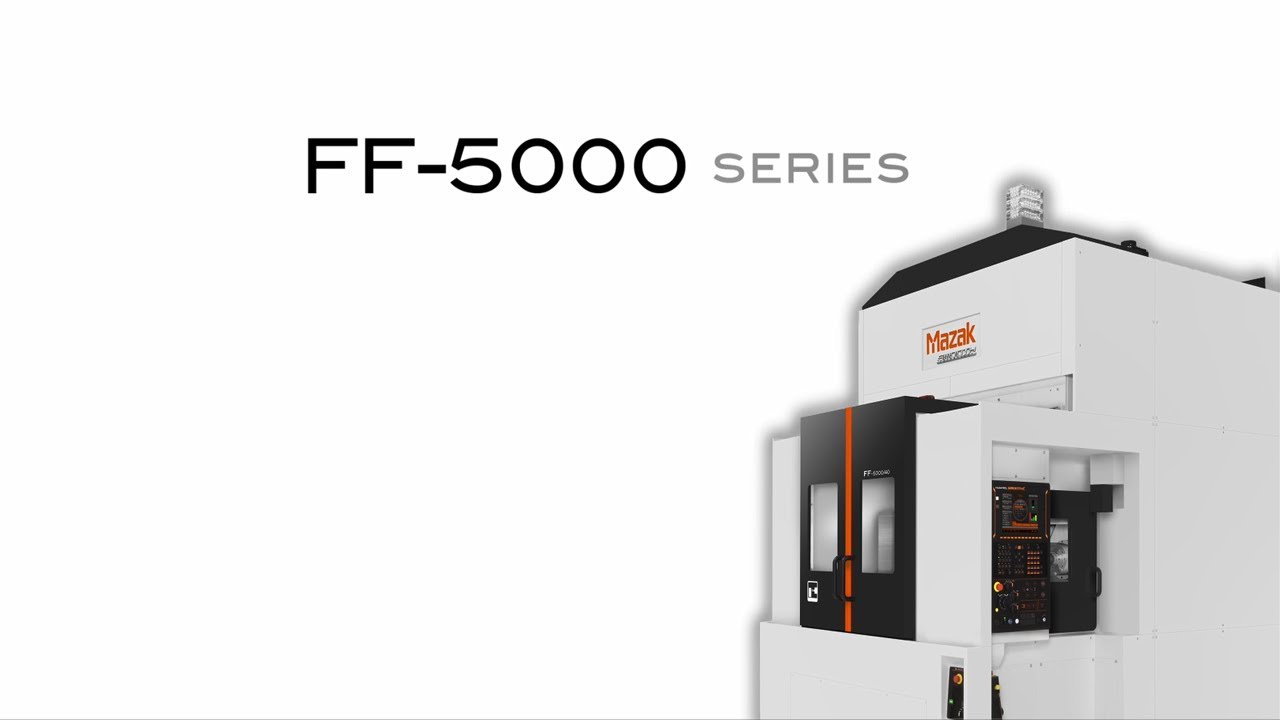

横形マシニングセンタ
FF
量産部品加工に最適な横形マシニングセンタ
- 高生産性を実現する高い切削能力と高速動作
- 量産部品加工ラインの構築を容易にする機械構造
- 量産部品加工に対応する省スペース設計
- 高い信頼性と保守性
ツールシャンク形式（標準）
群を抜く切削能力でさまざまな材料の加工に対応
さまざまな材質の加工に対応
剛性の高い機械構造を実現し、アルミニウムだけでなく鉄や鋳鉄の加工も可能です。
ビルトインモータ主軸を採用
主軸にはビルトインモータを採用し、十分なトルクを発生する主軸と剛性の高い機械構造の相乗効果により優れた切削能力を発揮します。
切削能力実績値
| Φ80 mm フェイスミル | Φ20 mm 超硬ラフィングエンドミル | Φ100 mm フェイスミル | |
|---|---|---|---|
| 切削除去量 | 2503 mL/min | 720 mL/min | 268 mL/min |
| 切込み深さ/ 幅 | 5.5 mm / 65 mm | 20 mm / 3 mm | 3.5 mm / 80 mm |
| 被削材 | A5052 | FC300 | S45C |
| 主軸回転数 | 5000 min-1 | 9995 min-1 | 637 min-1 |
| 送り速度 | 7000 mm/min | 12000 mm/min | 956 mm/min |
高速動作により非切削時間短縮
高加減速主軸
ビルトインモータ主軸を搭載。駆動ギアを使わないため、動力損失を最小限に抑え高加減速を実現しています。
主軸立上がり特性
1.4秒（ 0→12000 min-1 ）
高速・高加減速送りZ 軸 ラム構造
高速かつ高加減速を実現したZ軸により、タップやドリルなどの穴あけ加工の生産性が向上します。
早送り速度
62 m/min
加速度
1.5G（FF-n5000/40、FF-5000/40）
1.2G （FF-5000/50）
NC テーブル 高速回転・高速位置決め
ローラギアカム駆動により、高速回転・高速位置決めを実現します。
最高回転速度 50 min-1
高速位置決め 1.5秒/90°
省スペース・自動化ラインの構築が容易
機械間距離 650 mm
コンパクトながら高剛性な構造体、マガジンの機械上部配置により省スペース化を実現します。
- 単位面積当たりの生産性が向上
- 量産部品加工のラインの構築が容易
生産体制に合わせたさまざまな仕様 / 自動化
最適なテーブルが選択可能
最適なワーク姿勢で加工するためにＢ軸テーブル仕様とＡ軸テーブル仕様（オプション）、Ａ軸/Ｂ軸テーブル仕様（オプション）の3タイプを用意しました。
| B軸テーブル | A軸テーブル（オプション） | A軸/B軸テーブル（オプション） | |
|---|---|---|---|
| テーブル仕様 |  |  |  |
| 早送り速度 | 50 min-1 | 16 min-1 | 50 min-1 |
| 90°テーブル割出し時間 | 1.5 秒 | 2.0 秒 | A軸：1.6 秒 / B軸：1.5 秒 |
最適な自動化ラインの構築

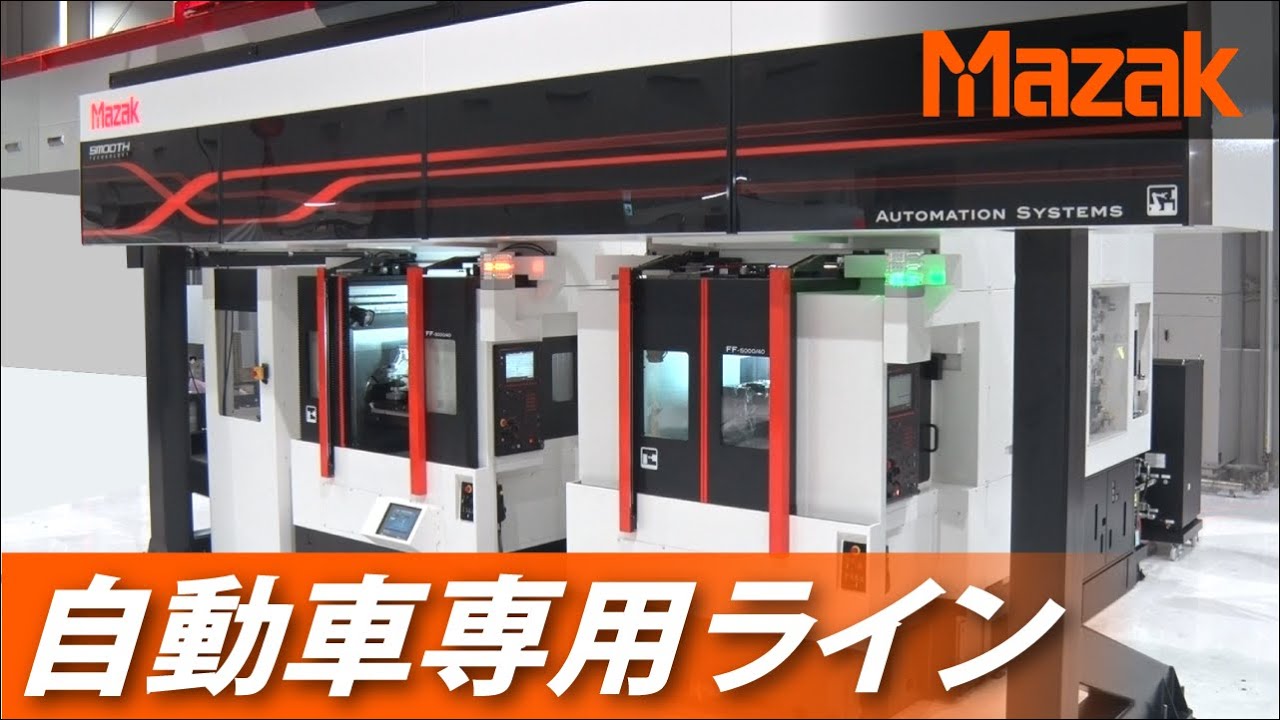

18 台のFF-5000/40 と3 台のダブルアーム式ガントリーローダによる自動車部品専用の生産ラインです。
ローダロボットによる自動化ライン
20 台のFF-5000/40 と5 基の多関節ロボットによる自動化生産ラインです。
高い信頼性と保守性を可能にした機械構成
Ｘ, Ｙ, Ｚ 軸駆動系
テーブル固定の機械構成により、X, Y, Z軸駆動系を切削エリア外に配置できるようにしました。切屑と切削水の影響を受けにくくすることで高信頼性を実現しています。
Ｘ, Ｙ軸ウェイカバー
ヨロイ式アコーディオンタイプを採用することで高速稼働時の高信頼性と切屑に対する優れた耐久性を実現しました。
主軸工具クランプ
400万回 長寿命 皿バネ
主軸工具クランプ部に優れた耐久性の皿バネを採用。工具交換頻度が非常に高い量産部品加工でも安定した部品加工を可能にしています。
ダイレクトATC方式
ATCユニット、シフタユニットを持たないシンプルな構造は工具交換に高い信頼性をもたらしました。
オイルコントローラ 油圧ユニット、エア機器類
アクセスしやすい場所に集中配置し点検作業を容易にしました。
参考動画

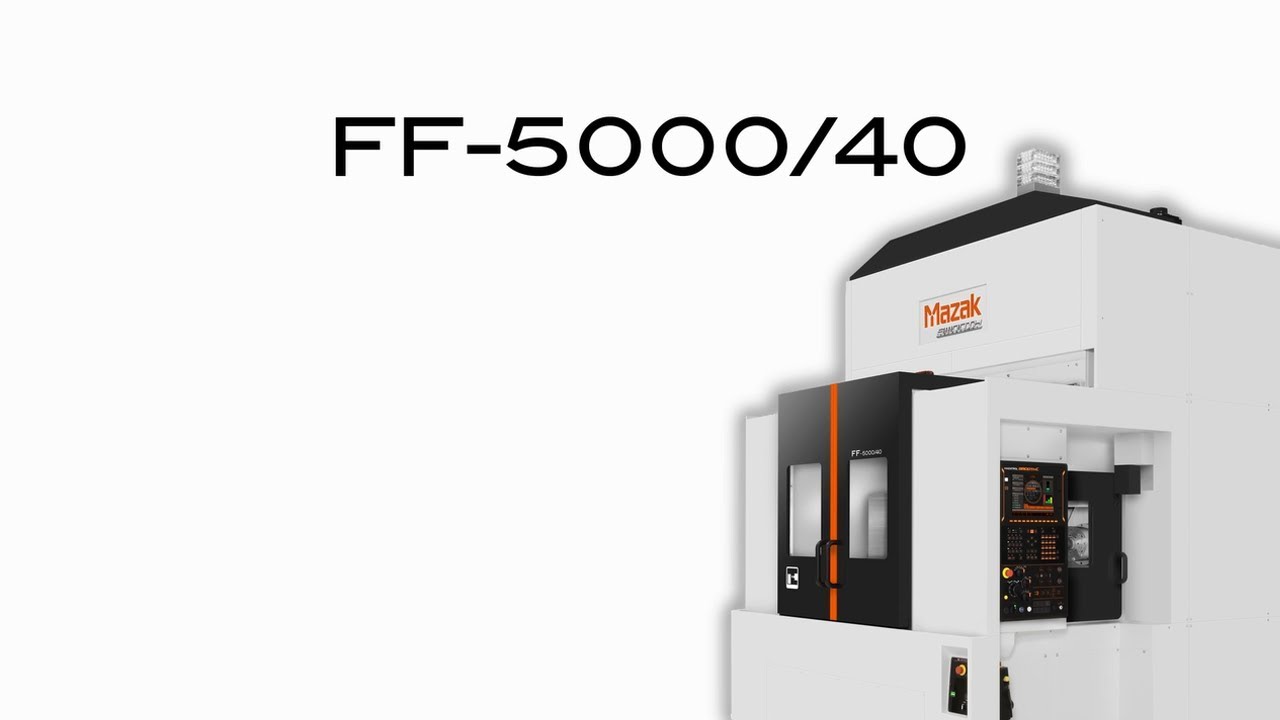

FF-5000/40
FF-n5000/40
| パレットサイズ | □500 mm |
| ツールシャンク形式（標準） | BT40 |
| 主軸最大回転速度 | 12000 min-1 (rpm) |
| 最大加工ワーク寸法 | Φ720 mm × 715 mm |
FF-5000/50
| パレットサイズ | □500 mm |
| ツールシャンク形式（標準） | BT50 |
| 主軸最大回転速度 | 12000 min-1 (rpm) |
| 最大加工ワーク寸法 | Φ720 mm × 870 mm |
