旋盤用自動化システム
自動化ソリューションのご提案
「何から始めればいいかわからない」
自動化の導入をマザックがトータルでサポート
労働人口の減少により人手不足という大きな課題に直面している製造現場。従業員の高齢化が進み、技術・ノウハウの伝承などの課題も顕在化しています。そのような背景の中、解決策の1つとして、マザックには自動化のトータルソリューションがあります。工作機械の選定、加工技術・治具、ソフトウェア、計測機器などをワンストップでご提案。さらに、設備導入後のスムースな生産立ち上げもサポート。煩雑な自動化の導入がワンストップで完結、製造現場の課題を解決へと導きます。
- ヒアリング
- 解決策を検討
- ご提案
- 設計
- 製品の製作・調達
- システムの構築・テストカット
- 納品
- サービス・メンテナンス

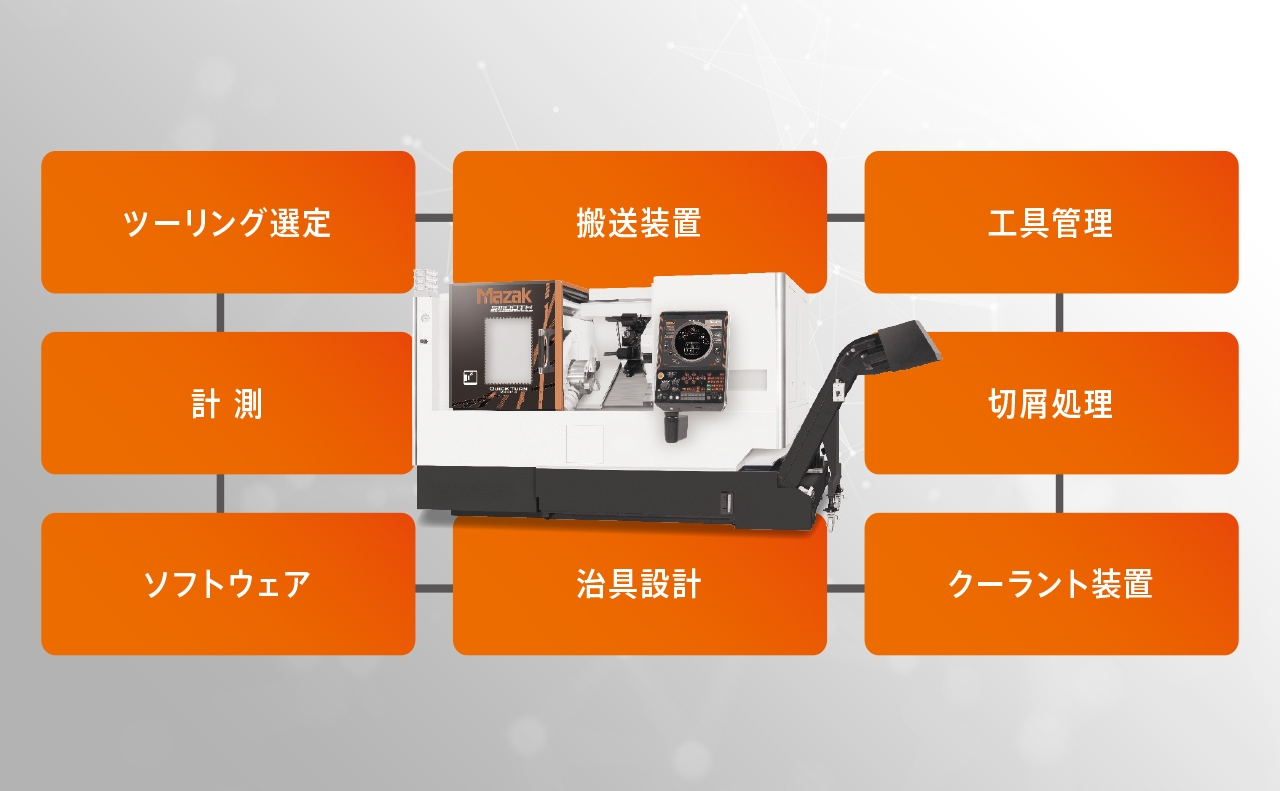

総合工作機械メーカー独自の視点から最適な自動化システムをワンストップでご提案
自動化導入のための発注業務は多岐にわたるため非常に煩雑です。そんな煩雑な業務をマザックが一括で管理、自動化の導入をサポートします。
生産量と品種に合わせた充実の自動化システムラインアップ
ヤマザキマザックではお客様が導入された機械や生産形態に合わせて、さまざまな搬送装置を用意しています。より複雑な自動化をお求めのお客様には個別対応で最適なシステムを提案します。
旋盤用
1: 少量生産 2: 大量生産 3: 少品種 4: 多品種
Ez LOADER
マシニングセンタ用 旋盤用 ワーク搬送タイプ
協働ロボットによる省スペースな自動化システム
- 協働ロボット、ビジョンセンサ、専用ソフトウェアで構成
- マザック製の中小型の複合加工機、CNC旋盤、立形マシニングセンタに対応
- 協働ロボットを活用することで、安全かつコンパクトなシステムを実現
Ez LOADER 10
最大ワーク可搬質量 5 kg
Ez LOADER 20
最大ワーク可搬質量 10 kg
Ez LOADER 30
最大ワーク可搬質量 21 kg*
* シングルハンド仕様
事例紹介
Ez LOADER 20 + 計測装置
Ez LOADERと計測装置を組み合わせたシステムです。計測結果を工具補正に自動で反映することで無人運転の精度不良を防止できます。また、このシステムではEz LOADERで完成品の箱詰め作業も行っています。
Ez LOADER i
旋盤用 ワーク搬送タイプ
産業ロボットによる
段取りが簡単な自動化システム
- 段取りが簡単なティーチングレス運用
- 自動経路生成でロボットの復旧が簡単
- MAZATROL DXと連携することで稼働がより高効率に

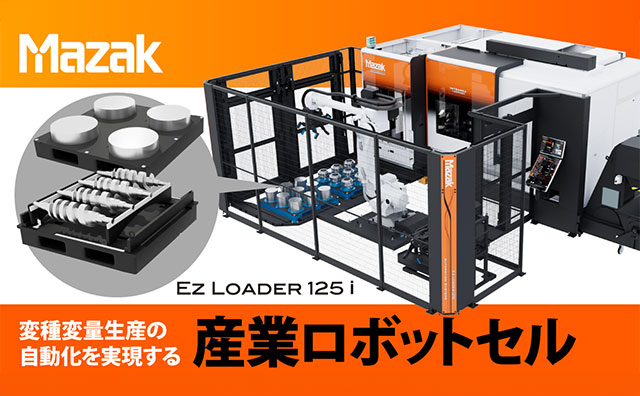

Ez LOADER 125i
最大ワーク可搬質量 45 kg*
* ダブルハンド（片持ち）仕様
事例紹介
Ez LOADER 125i + MAZATROL DX
Ez LOADER 125iとMAZATROL DXを組み合わせたシステムです。量産済みワークAの連続加工中に、オフィスから前もって新規ワークBの段取りを進めます。機上の段取り作業を最小限に抑え、加工時間を最大化することで、高効率な稼働を実現します。
- データ同期 連続加工 ＋ 最小限の実段取り
- 段取り指示
- 無人加工
Ez LOADER APP*
CNC装置でロボット操作を可能にする
専用アプリケーション
対話式データ入力で簡単にロボット操作が可能
データ連携
CNC装置上で作成されたマザトロールプログラムから、必要なデータをボタンひとつで自動取得できます。充実したプログラム支援機能で、ティーチングレス・ペンダントレス運用が可能です。
スケジュール運転
加工するワークの数とパレット上の配置を入力するだけでスケジュールの設定が可能です。自動ロボットハンド交換*、自動爪交換機能*で、径の異なるワークも連続して運転できるため、多品種生産にも対応します。
*Ez LOADER 30、 Ez LOADER 125i のみの機能です。
ロボット復旧操作が簡単
トラブルによる停止もEz LOADER APPで対応が可能です。Ez LOADER 10、 Ez LOADER 20、 Ez LOADER 30ではダイレクトティーチング機能を使って、ロボット本体を手で動かして干渉領域から退避させることも可能です。また、Ez LOADER 125iではボタンひとつでホーム位置へ簡単に戻すことができます。
工作機械のオペレータが簡単にロボットの操作が可能
- ロボットプログラム作成
- スケジュール設定
- 段取りアシスト
- 自動システム運転

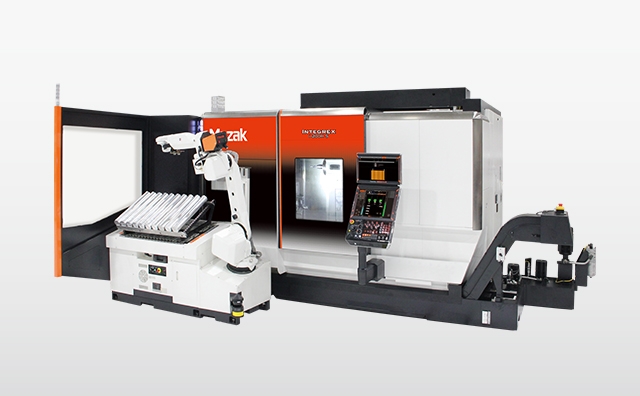

TA (TURN ASSIST) ＋ Smooth TURN ASSIST
旋盤用 ワーク搬送タイプ
ワンユニット化された本体で、ロボットのティーチング作業が不要
安全と良好な作業性を両立
TAのシステム運転中にシステムエリア内に、侵入した人を検知した場合、 ロボット動作の停止・減速を行います。安全カバーを、システム前面・右側面に設置する必要がなく段取り・メンテナンスなどの作業性を高めています。
素材の搬入から完成品の搬出までを自動化
産業用ロボットとストッカ・Smooth TURN ASSIST（システムソフトウェア）で構成
ストッカ
ストッカは、素材と完成品の多段積みができるため、長時間自動運転が可能
加工ワークに合わせた仕様が選択可能
TA-12/200
素材最大質量: 7.0 kg (3.5 kg × 2)
素材直径: 25 mm ～ 200 mm
TA-20/270
素材最大質量: 14.0 kg (7.0 kg × 2)
素材直径: 25 mm ～ 270 mm
* 写真はシャフト対応 (オプション)を含む。
TA-35/270
素材最大質量: 26.0 kg (13.0 kg × 2)
素材直径: 25 mm ～ 270 mm
* 写真はシャフト対応 (オプション)を含む。
仕様
| TA-12/200 | TA-20/270 | TA-35/270 | ||
|---|---|---|---|---|
| 加工ワーク | 最大ワーク径 | Φ200 mm | Φ270 mm | Φ270 mm |
| 最大ワーク重量 | 7.0 kg (3.5 kg X 2) | 14.0 kg (7.0 kg X 2) | 26.0 kg (13.0 kg X 2) | |
| TA本機の大きさ | 幅×奥行×高さ | 1489 mm × 1460mm × 2456 mm | 1920 mm × 1460 mm × 2456 mm | 1920 mm × 1460 mm × 2456 mm |
シャフトワークの素材搬入・完成品搬出に対応
シャフトワーク用のロボット4爪グリッパ、ストッカ用ワークスタンド、Smooth TURN ASSIST（システムソフトウェア）で構成
シャフトワーク仕様
| TA-20/270 | TA-35/270 | |
|---|---|---|
| 素材直径 | Φ10 mm ∼ Φ80 mm | |
| 素材長 | 200 mm ∼ 800 mm | |
| 最大重量 | 14 kg（アンバランスでないこと） | 25 kg（アンバランスでないこと） |
- *|素材最大長は本機の心間仕様、ドア開口間口、ご使用のチャック、爪に依存します。
素材と完成品の径差は最大18 mm（最良条件の場合）。
詳細はお問い合わせ下さい。
Smooth TURN ASSIST
素材と完成品の形状を入力するだけで運用可能
ロボット操作の専門知識がなくともCNC内に組み込まれたシステムソフトウェア( Smooth TURN ASSIST )で直感的かつ簡単に段取り 作業を実現。Smooth TURN ASSISTへ設定した素材と完成品の外径、長さと加工数からストッカユニットの素材・完成品位置決めガイドバーの取付指示と ロボットハンドのチャック爪の取付指示が画面表示されます。また素材の高さ位置は自動設定されます。

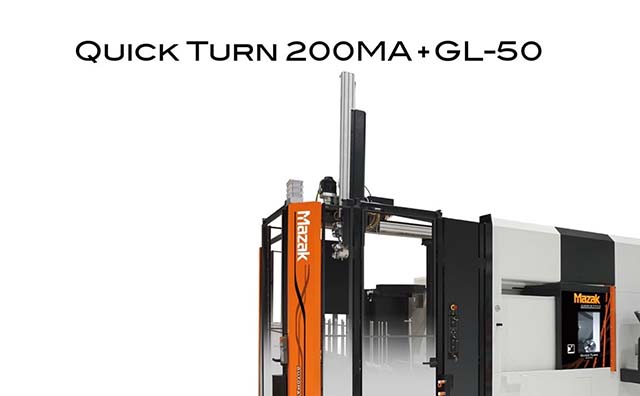

ガントリーローダ
旋盤用 ワーク搬送タイプ
シンプルなシステム設計で高速・高精度なワーク交換が可能
加工形態、加工ワークに合わせたワークハンド、ワークコンベアを準備、 さらにティーチングレス設計のため、段取り性が非常に高く、生産性の向上が図れます。
２台連結配置
QUICK TURN 200MA + QUICK TURN 100MS
独立ガントリーローダで複数台の機械を連結させることができます。対象ワークに合わせ、各工程間に素材コンベア / 完成品コンベア反転台、計測装置などを組み込んで配置することも可能です。量産加工で多く採用されるシステムです。

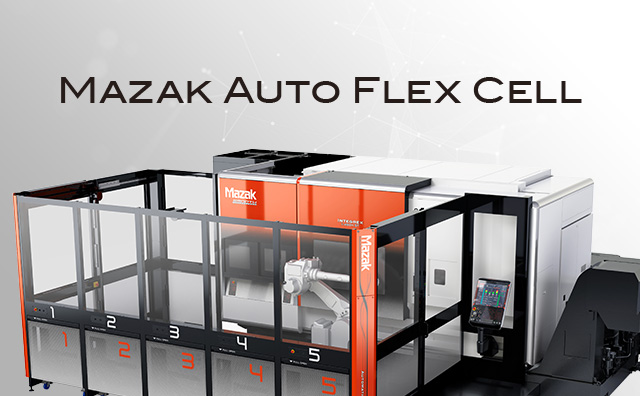

Mazak AUTO FLEX CELL
旋盤用
変種変量生産の長時間稼働を可能にしたロボットセルシステム
- 生産形態に合わせた最適なシステムを提供
- 単体機導入後の後付けも可能、またシステムの拡張も可能
- Smooth RCCの標準搭載で作業者の負担軽減をサポートしながら高生産性を実現

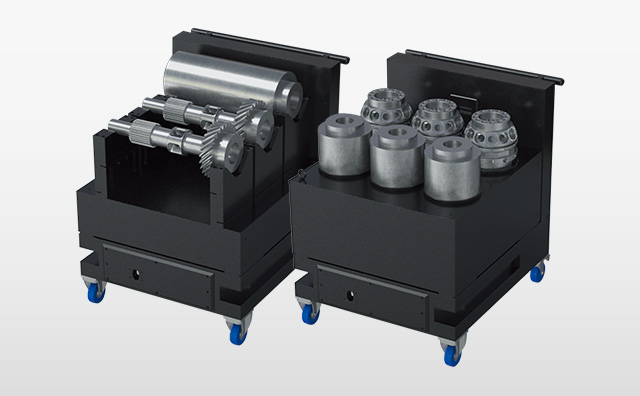

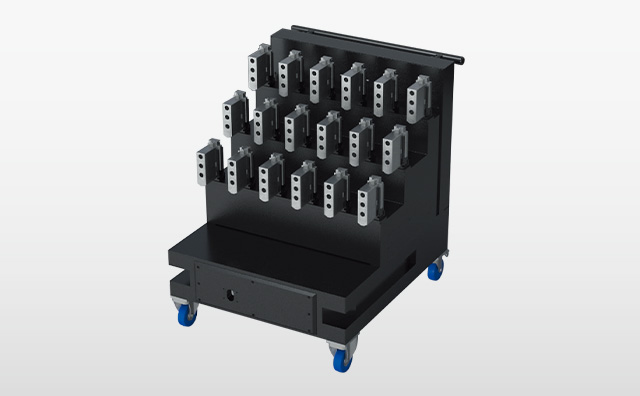

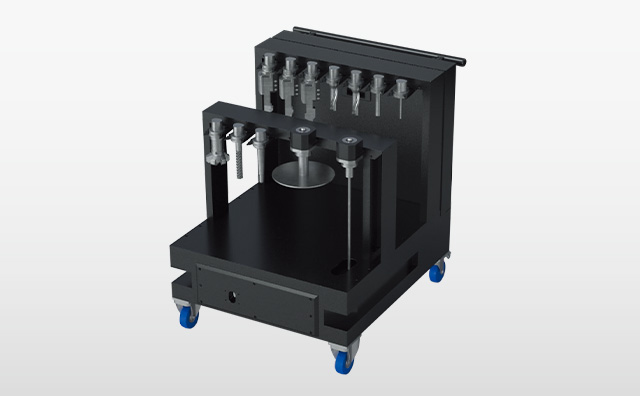

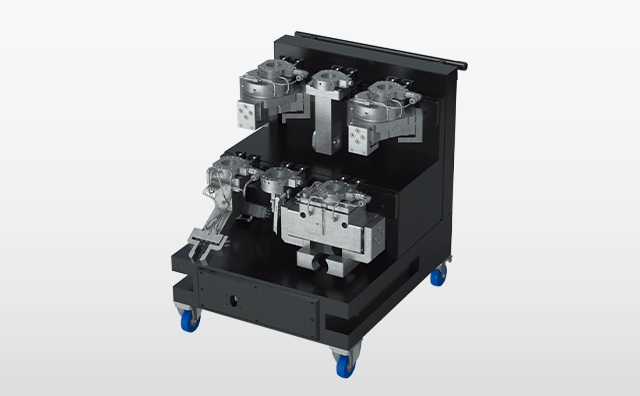

ワーク形状・質量・種類に合わせたロボットの選定。ストッカも生産形態に合わせてカスタム可能です。
Smooth RCC
ロボットセルの自動運転・管理を可能にするソフトウェア
Smooth RCC（ロボットセルコントローラ）はロボットセルの自動運転・管理を行うソフトウェアです。ロボットセルによる多品種少量生産を可能にします。ロボットセルの運転データの作成、スケジュール進捗や運転状況を確認することができます。また、運転前に不足工具や寿命に到達した工具が表示されるため、無人運転中の機械停止を未然に防ぐことができます。
リソースチェック
プログラム、工具不足を未然に防止し自動運転の停止を排除
Smooth RCC は、加工前に入力された加工スケジュールに対して、リソースチェックにより不足するプログラム、工具を表示し準備を促します。また自動運転中は、リアルタイム工具シミュレーションを実施することで不足工具と寿命工具を表示し、準備の必要な工具を知らせます。
ロボットセットアップアシスト
多関節ロボット段取りが簡単に
素材の長さ・径、ロボットハンドの情報をMAZATROL SmoothAi上で入力することで、機械のティーチング作業を省き、自動的に動作プログラムを生成する簡単設定の対話式機能です。ロボットセットアップアシストは MAZATROL SmoothAiのオプション機能です。
バーフィーダ
旋盤用 ワーク搬送タイプ
棒材専用のシンプルな設計で変種変量にも対応
棒材を供給するバーフィーダの取り付けが可能。共用バーフィーダインターフェースにより国内の各種バーフィーダはもちろん、海外製のバーフィーダの取り付けも多くの実績があります。また、バーフィーダスケジュール機能（オプション）により変種変量生産や、セット生産に対応します。
