Centri di tornitura CNC

QT-COMPACT

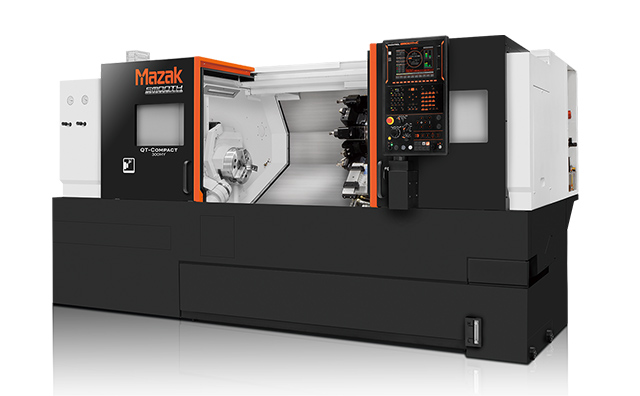

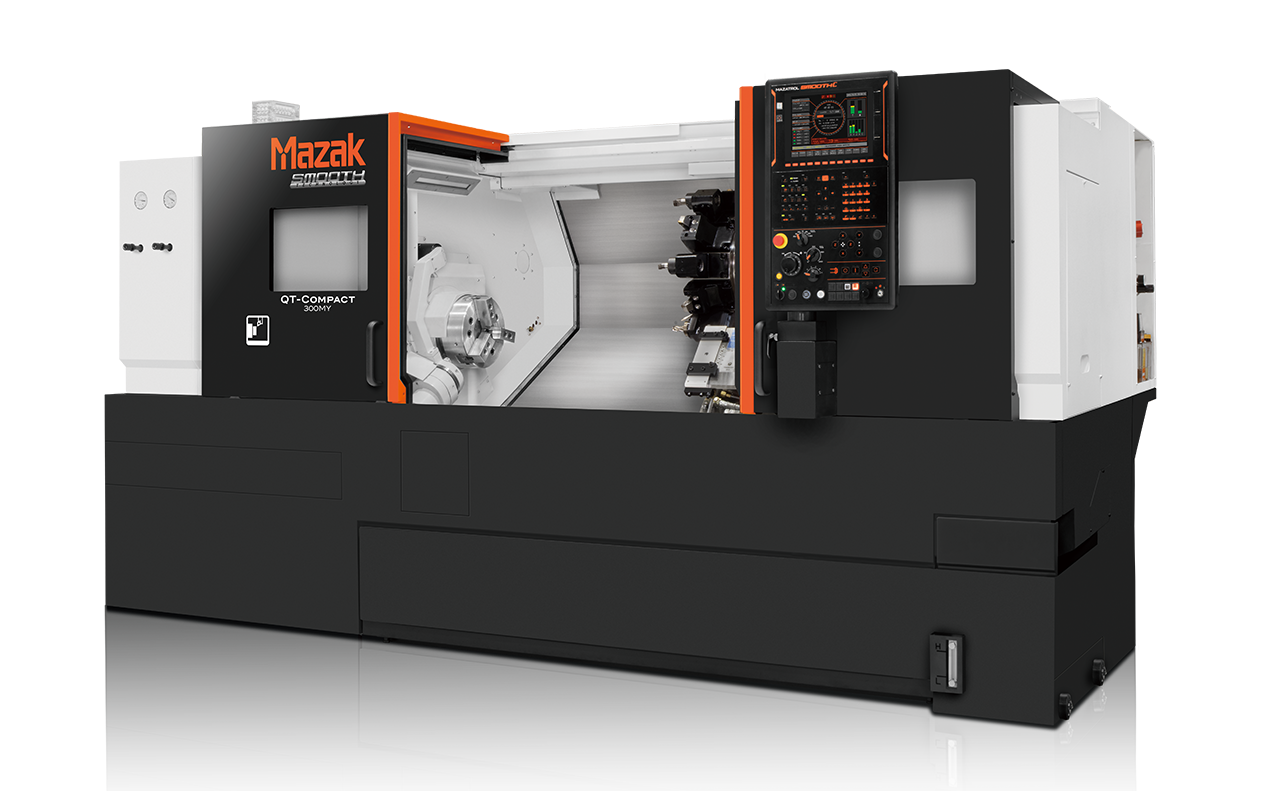

Centri di tornitura CNC compatti ad alte prestazioni

Perfetta combinazione tra economicità e perfomance

Ampia gamma disponibile per varie applicazioni come tornitura, fresatura, lavorazione con asse Y e secondo mandrino

Dotato dell’efficiente CNC MAZATROL SmoothC, rapido e semplice da utilizzare.

Perfetta combinazione tra economicità e perfomance

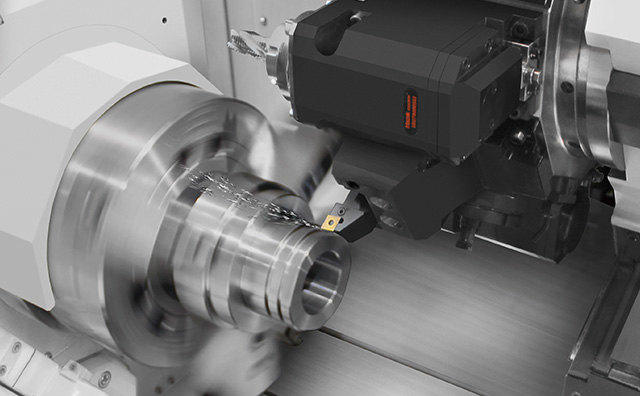

Elettromandrino di tornitura per elevata produttività e precisione

Tutte la serie è dotata di elettromandrino di tornitura, affidabile e performante per le lavorazioni sui materiali più disparati, dagli acciai alle leghe leggere di alluminio. La principale prerogativa dell’elettromandino di tornitura è la totale assenza di organi meccanici di trasmissione, quali ingranaggi, cinghie, ecc a tutto vantaggio di assenza di manutenzione, maggiore affidabilità e migliore qualità delle superfici lavorate.

Il mandrino principale diventa anche asse C in continuo, con incrementi di 0,0001°.

Serie 100: 6”, serie 200: 8”,

Serie 300: 10”

Torretta a tamburo a 12 posizioni motorizzata

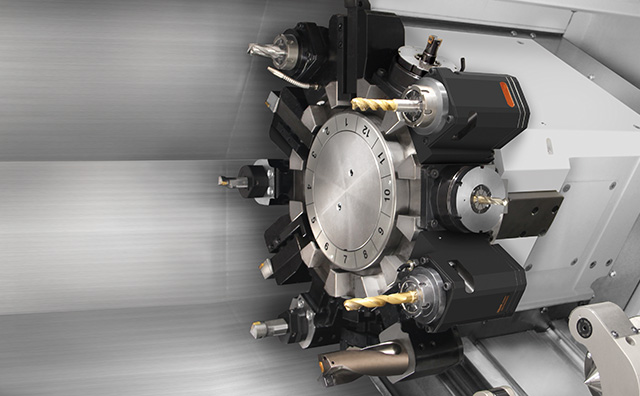

La torretta a tamburo è del tipo servo assistita. E’ del tipo NO-LIFT (quindi non si solleva durante la sua rotazione) ed è stata progettata per ridurre al minimo le possibili interferenze. Il tipo di attacco è il BOLT-ON di grande rigidità E’ anche disponibile in opzione una versione a 12 posti e 24 posizioni (richiesti portautensili specifici)

Secondo mandrino

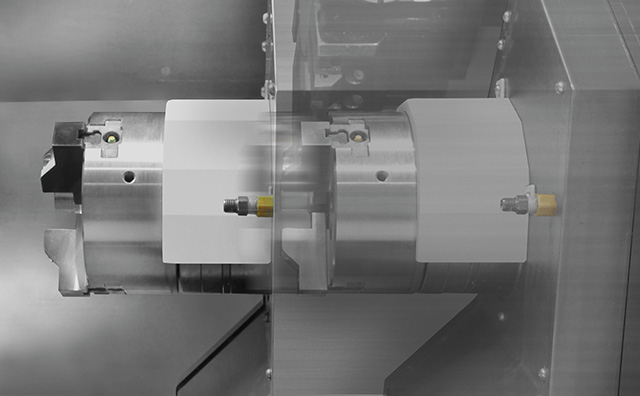

Nelle versioni a due mandrini, questi dispongono della funzione di orientamento e sincronizzazione ad alta velocità per un ottimale processo di trasferimento pezzo dal primo al secondo mandrino Serie 100: Serie 5”, 200 / 300: 6”

Asse Y per la lavorazione di forme complesse

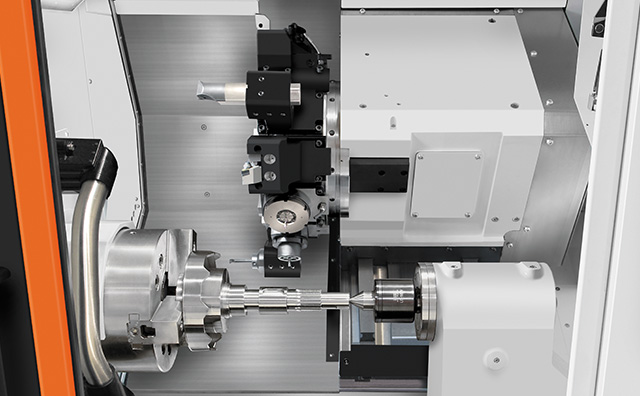

La generosa corsa dell'asse Y garantisce un ampia possibilità applicativa
per una maggiore efficienza nella lavorazione di pezzi complessi.
Corsa asse Y 100 (±50) mm

Ampia gamma di versioni motorizzate su tutte le serie

La macchina può essere configurata per ogni esigenza di produzione

 MandrinoMandrino utensile motorizzatoAsse YSecondo mandrinoContropuntaUniversale
100MY L

15 kW
6000 min-1

5,5 kW
4500 giri/min

500U


100MS L
100MSY L
200MY L

15 kW
5000 giri/min

5,5 kW
4500 giri/min

500U

1000U
200MS L
200MSY L
300MY L

15 kW
4000 min-1

5,5 kW
4500 giri/min

500U

1000U
300MS L
300MSY L

Elevata produttività in spazi ridotti

Modelli di diversa potenza (a parità di lunghezza) hanno lo stesso spazio al suolo.

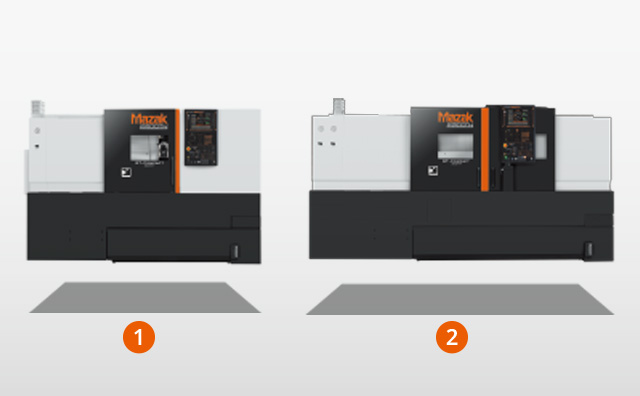

Le macchine con lunghezza 500mm, dalla serie 100 alla serie 300 hanno lo stesso ingombro al suolo. 4.39m2.
Anche le macchine con lunghezza 1000mm. (le serie 200M, 200MY, 300M, 300MY) hanno lo stesso ingombro al suolo. 5.96m2.

  • 1: | 4,39 m2(2600 mm × 1690 mm)
  • 2: | 5,96 m2(3385 mm × 1760 mm)

Operatività insuperabile con il CNC Smooth C ad alta velocità e precisione

MAZATROL SmoothC

I programmi possono essere facilmente realizzati in modalità conversazionale e interattiva Con la programmazione MAZATROL e la programmazione conversazionale e interattiva anche operatori senza grande esperienza possono creare programmi in tempi brevi. I vari processi di lavorazione sono chiaramente visualizzati su idonee schermate. Avanzamento e tempistiche di produzione, programmazione, gestione di dati e utensili, configurazione e manutenzione possono essere facilmente visibili in ogni momento.

Disponibili molteplici opzioni per per l'automazione

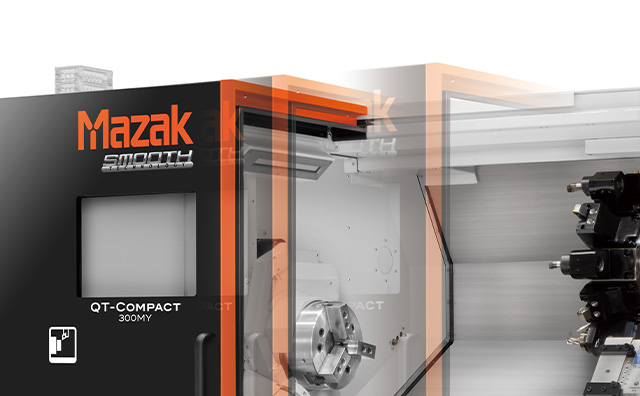

Porta anteriore automatica

La velocità di apertura/chiusura è impostata a 3 step con un dispositivo di sicurezza integrato per arrestare il funzionamento tramite sensore di presenza. Sono altresì disponibili porte automatiche con sensori di area.

Presetting utensile

Per impostare e registrare un nuovo utensile sarà sufficiente posizionarlo a contatto con il sensore sul presetting, dopodichè una “routine” automatica si occuperà di completare il processo di misurazione in modo autonomo, un sistema semplice efficace e sicuro.

Raccoglipezzo automatico (per lavorazioni da barra)

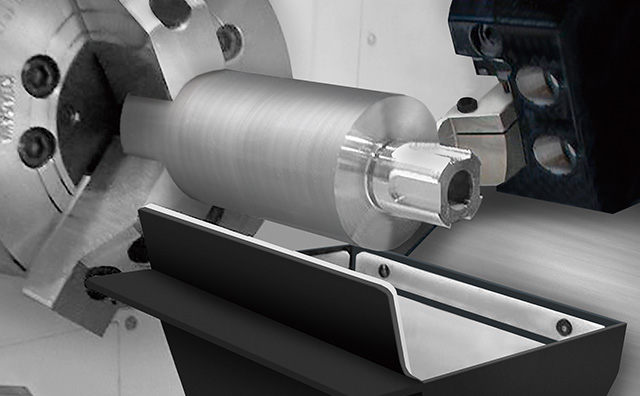

Questa dispositivo raccoglie automaticamente i pezzi finiti in un contenitore esterno alla macchina. Può essere combinato con caricatore a barre o trasportatori di scarico pezzo per ottenere un sistema automatizzato.

Misurazione automatica del pezzo

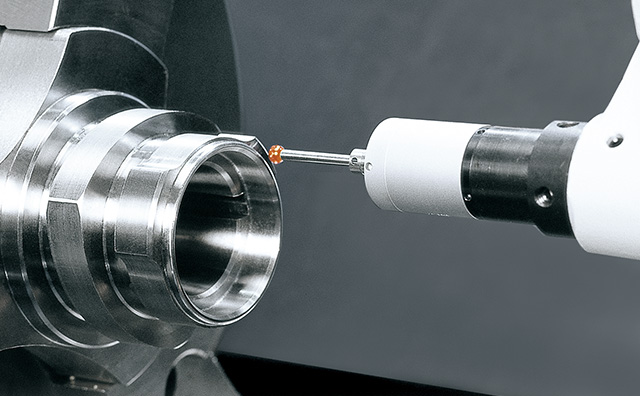

E’ possibile montare montare sulla torretta (su specifico supporto) una sonda di tastatura (a connessione radio). Si possono così misurare in process, diametri esterni, interni (servono sonde disposte in modo diverso sulla torretta) ed eventualmente compensare in automatico le quote di lavorazione, intervenendo sui relativi correttori utensili.

Predisposizioni per automazione di terze parti

La serie QT-COMPACT L può essere dotata di sistemi e dispositivi di sicurezza, quali recinzioni, interblocchi, ecc.
per automazioni o sistemi robotizzati forniti da terzi

Dimensione autocentrante 6”

QT-COMPACT 100M L
Dimensione autocentrante6"
Diametro max di lavorazioneΦ340
Lunghezza max. di lavorazione553 mm
QT-COMPACT 100MY L
Dimensione autocentrante6"
Diametro max di lavorazioneΦ340
Lunghezza max. di lavorazione553 mm
QT-COMPACT 100MS L
Dimensione autocentrante6"
Diametro max di lavorazioneΦ340
Lunghezza max. di lavorazione-
QT-COMPACT 100MSY L
Dimensione autocentrante6"
Diametro max di lavorazioneΦ340
Lunghezza max. di lavorazione-

Dimensione autocentrante 8”

QT-COMPACT 200M L
Dimensione autocentrante8"
Diametro max di lavorazioneΦ340
Lunghezza max. di lavorazione532 mm / 1082 mm
QT-COMPACT 200MY L
Dimensione autocentrante8"
Diametro max di lavorazioneΦ340
Lunghezza max. di lavorazione532 mm / 1082 mm
QT-COMPACT 200MS L
Dimensione autocentrante8"
Diametro max di lavorazioneΦ340
Lunghezza max. di lavorazione-
QT-COMPACT 200MSY L
Dimensione autocentrante8"
Diametro max di lavorazioneΦ340
Lunghezza max. di lavorazione-

Dimensione autocentrante 10”

QT-COMPACT 300M L
Dimensione autocentrante10"
Diametro max di lavorazioneΦ340
Lunghezza max. di lavorazione496,5 mm / 1046,5 mm
QT-COMPACT 300MY L
Dimensione autocentrante10"
Diametro max di lavorazioneΦ340
Lunghezza max. di lavorazione496,5 mm / 1046,5 mm
QT-COMPACT 300MS L
Dimensione autocentrante10"
Diametro max di lavorazioneΦ340
Lunghezza max. di lavorazione-
QT-COMPACT 300MSY L
Dimensione autocentrante10"
Diametro max di lavorazioneΦ340
Lunghezza max. di lavorazione-
