CNC esztergaközpontok

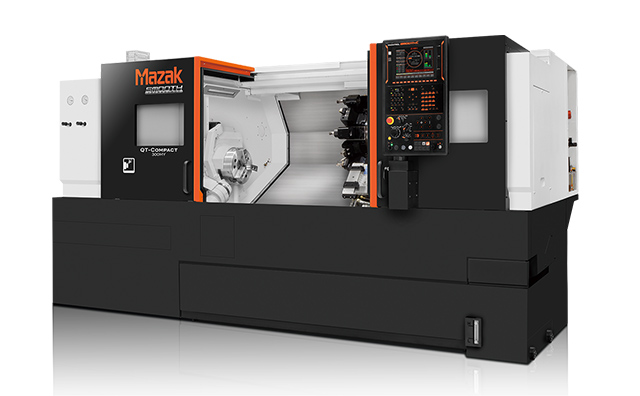

QT-COMPACT

Kompakt, nagy teljesítményű CNC esztergaközpontok

Kiemelkedő költséghatékonyság és strapabíróság.

Széles opcióválaszték különböző alkalmazásokhoz, mint például esztergálás, marás, Y-tengelyes megmunkálás és a második orsó.

A könnyű kezelhetőség és a nagy sebességű, nagy pontosságot igénylő megmunkálások érdekében MAZATROL SmoothC vezérlővel szereltük fel.

Tokmányméret

Kiemelkedő költséghatékonyság és strapabíróság

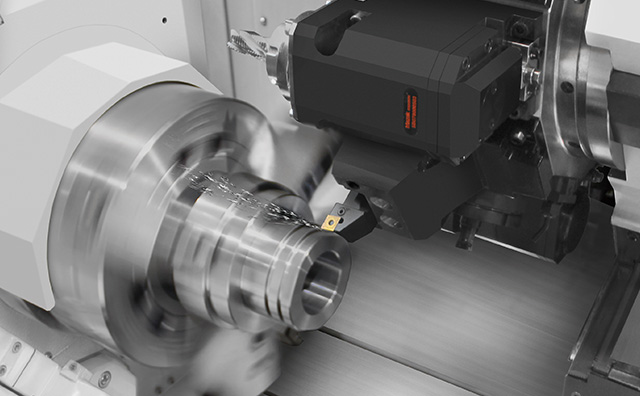

Integrált motororsó a nagy termelékenység és nagy pontosság elérése érdekében

A sorozat minden tagja integrált motororsóval van felszerelve, ami lehetővé teszi a különböző műveleteket, például az acél alapanyagok nagy igénybevételű megmunkálását valamint a nem vastartalmú fémek, például az alumínium nagy sebességű megmunkálását. A nagy pontosság biztosítása érdekében nem használunk fogaskerekeket és szíjakat, amelyek rezgéseket okoznak.

A főorsó a C tengelyen is képes 0,0001°minimum léptékben pozicionálni és kontúrozást végezni.

100-as sorozat: 6", 200-as sorozat: 8”

300-as sorozat: 10”

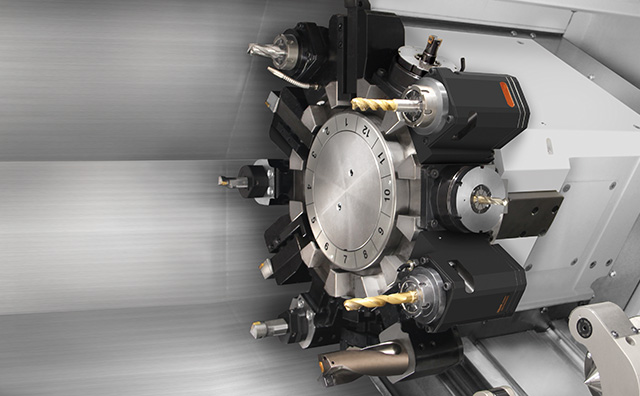

12 szerszámhelyes revolverfej marási funkcióval

A revolverfejet úgy terveztük, hogy minimális interferenciát biztosítson. A kiemelés nélküli forgó pozicionálással a nagysebességű revolverfej-rögzítés, és kioldás minimális interferenciával történik. A szerszámtartók négy csavarral vannak rögzítve a revolverfejre, mely biztosítja a merevséget. Opcionálisan 24 táras revolverfej is elérhető.

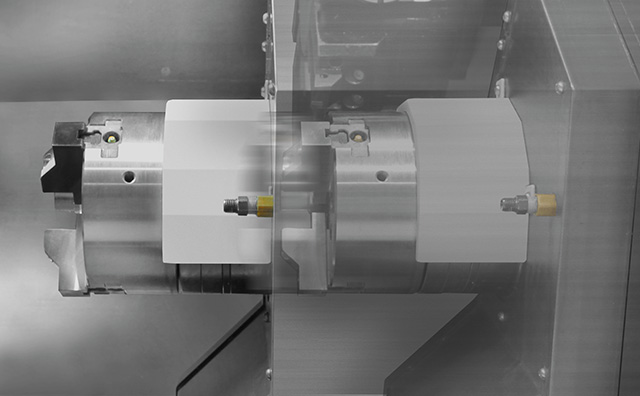

Második orsó

Mindkét orsó pozicionálásával biztosítható a munkadarab nagy pontosságú átvitele a főorsóról a második orsóra, a folyamatos megmunkálás érdekében. 100-as sorozat: 5", 200/300-as sorozat: 6”

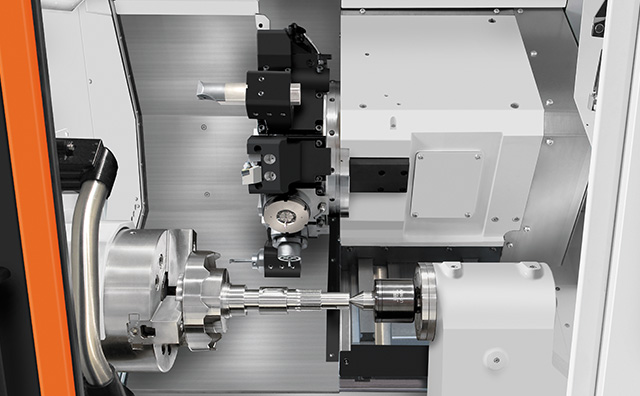

Y tengely a bonyolult alakzatok megmunkálásához

A hosszú tengelylöket az Y tengelyen biztosítja a
komplex munkadarabok nagy pontosságú és hatékony megmunkálását.
Y-tengely-löket: 100（±50 ）mm

Széles kínálat, marási funkciókkal

Válassza ki az Ön gyártási igényei számára legmegfelelőbb gépet

	Orsó	Forgószerszám	Y tengely	Második orsó	Szegnyereg	Ágyhossz
100MY L	15 kW 6000 min^-1	5,5 kW 4500 min^-1	●	ー	●	500U
100MS L			ー	●	ー		ー
100MSY L			●	●	ー
200MY L	15 kW 5000 min^-1	5,5 kW 4500 min^-1	●	ー	●	500U	1000U
200MS L			ー	●	ー		ー
200MSY L			●	●	ー		ー
300MY L	15 kW 4000 min^-1	5,5 kW 4500 min^-1	●	ー	●	500U	1000U
300MS L			ー	●	ー		ー
300MSY L			●	●	ー		ー

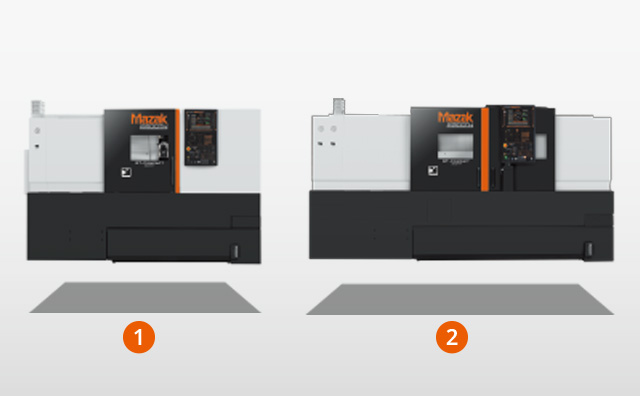

Nagy termelékenység, kicsi helyigény

Az univerzális gépeknek azonos alapterületre van szükségük.

Az 500U univerzális gépággyal rendelkező gépek esetében a 100-as sorozattól a 300-as sorozatig minden gép ugyanarra az alapterületre telepíthető: 4.39m².
Az 1000U univerzális gépággyal rendelkező 200M, 200MY, 300M, 300M, 300MY sorozatú gépek azonos alapterületen telepíthetők: 5.96m².

1: | 4,39^m2(2600 mm ×1690 mm)
2: | 5,96^m2(3385 mm × 1760 mm)

Páratlan kezelhetőség, nagy sebesség és felülmúlhatatlan pontosság

MAZATROL SmoothC

A programok könnyen elkészíthetők egyszerű billentyűvezérléssel. A MAZATROL programozás lehetővé teszi, hogy még a kevésbé jártas gépkezelők is gyorsan készíthessenek programokat. Minden folyamathoz tartozik egy kezdőképernyő, melyen követhető a gyártás állapota és elérhetősége, a programozás, a szerszámadatok kezelése, a beállítások és a karbantartás tervezése.

Automatizálási lehetőségek

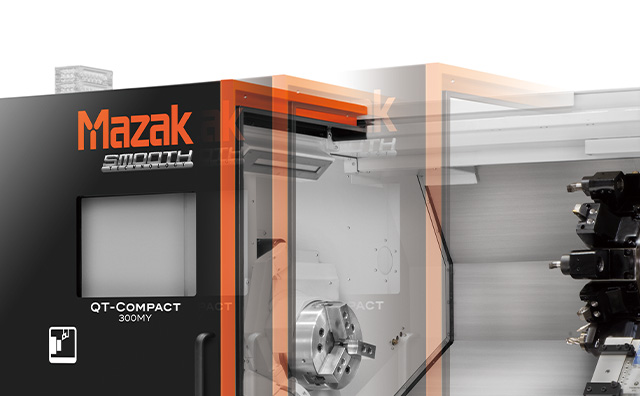

Automata munkatérajtó

Háromlépcsős nyitási és zárási sebességgel üzemeltethető, a biztonságról pedig a beépített érintésérzékelő gondoskodik, mely nyomás érzékelése esetén azonnal leállítja az aktuális folyamatot. A funkció területérzékelő szenzorokkal is elérhető és üzemeltethető.

Szerszámbemérő és kopásellenőrző rendszer

A beállítás során a revolverfejbe helyezett szerszámokat a bemérőrendszer képes mérni és automatikusan regisztrálni a CNC-rendszerben, így a szerszám beállítási ideje jelentősen csökken.

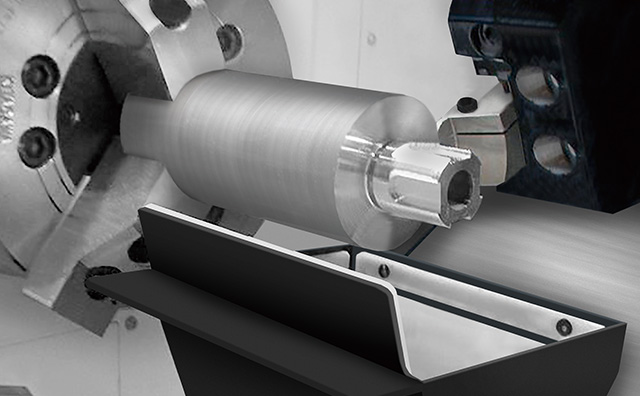

Automatikus munkadarab-elkapó

Ez a funkció a kész munkadarabokat automatikusan a gépen kívüli alkatrészdobozba juttatja. Rúdadagolóval is kombinálható, ebben az esetben a munkadarab-elkapóhoz illeszthető egy szállítószalag, ezáltal létrejön az automatizált munkafolyamat.

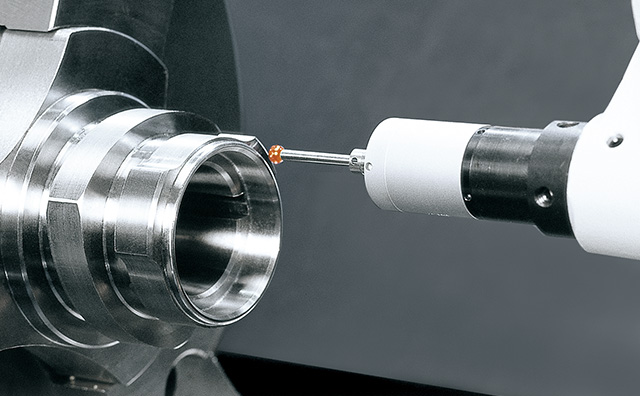

Automatikus munkadarabmérés

Ez a funkció egy revolverre szerelt munkadarab-tapintót használ a megmunkált munkadarab belső-, és külső átmérőjének, felületi eltérések stb. automatikus mérésére, a szerszámkorrekciók elvégzéséhez és a megmunkálási pontosság fenntartásához a felügyelet nélküli működés során.

Automatizálás a tömegtermeléshez

A QT-COMPACT L sorozat biztonsági kerítésekkel, reteszekkel és az operátorok számára biztosított biztonsági funkciókkal bővíthető,
amelyek lehetővé teszik a magas szintű automatizálást robotrendszerek használatával.
