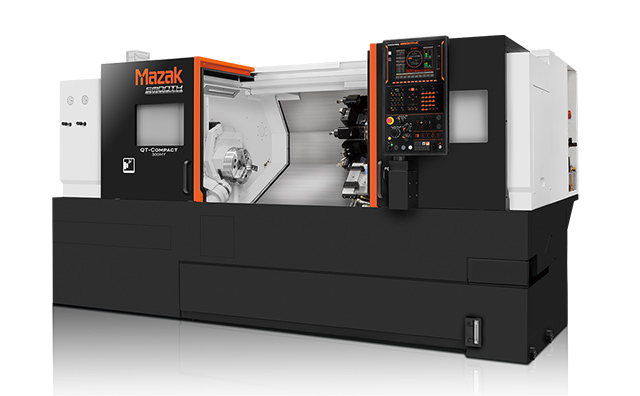

CNC drejebænk

QT-COMPACT

Kompakte, højtydende CNC-drejebænke

Omkostningseffektivitet og stiv konstruktion

Omfattende sortiment til forskellige applikationer såsom dreje, fræsning, Y-akse bearbejdning og subspindel muligheder

Udstyret med MAZATROL SmoothC CNC-system, med fremragende betjeningsevne, høj hastighed og høj præcision

Patronstørrelse

Omkostningseffektivitet og stiv konstruktion

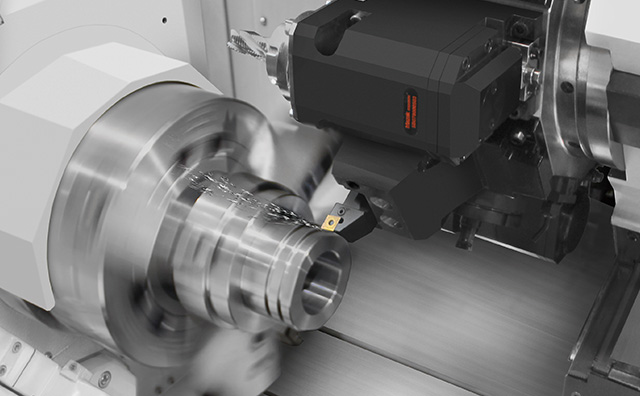

Integral spindel / motor for at opnå høj produktivitet og høj præcision

Alle maskiner i serien er udstyret med integreret spindel / motorer, som muliggør forskellige operationer såsom kraftig bearbejdning af jernholdige metaller eller højhastighedsbearbejdning af ikke-jernholdige metaller som aluminium. Gear og remme, der normalt er årsag til vibrationer, anvendes ikke for at sikre høj nøjagtighed.

Hovedspindelen kan også betjene C-akse indeksering i 0.0001 ° minimums inkrementel enten som positionering eller som fuld akse.

100 serien: 6" patron

200-serien: 8” patron

300 serien: 10” patron

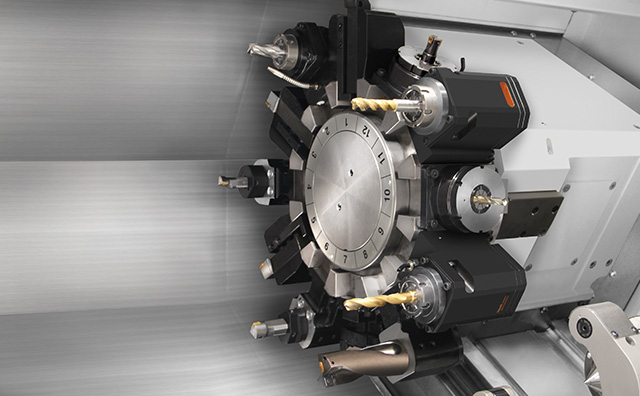

12-positions revolver med fræse funktion

Revolver designet til minimal interferens. Ved at bruge højhastigheds roterende indeksering af revolver(uden løft), kan udføres det uden interferens. Værktøjsholdere er fastmonteret på revolver ved hjælp af fire bolte. En 24-positions revolver er også til rådighed.

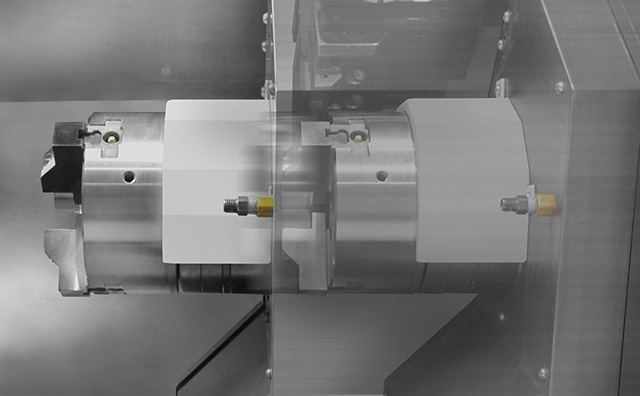

Subspindel

Ved at orientere begge spindler, kan emner overføres fra hovedspindlen til subspindlen, med høj nøjagtighed, for kontinuerlig bearbejdning. 100 serien: 5", 200 / 300 serien: 6”

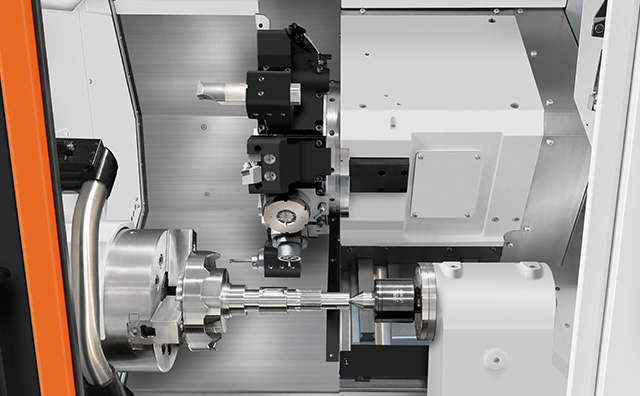

Y-akse til bearbejdning af komplekse former

Den lange Y-akse vandring sikrer høj nøjagtighed og
effektiv bearbejdning af komplekse emner.
Y-akse bevægelser: 100（±50 ）mm

Omfattende sortiment med fræsefunktioner i alle serier

Maskinen kan vælges efter din produktionsstil

	Spindel	Roterende værktøjer	Y-akse	Subspindel	Hovedspindel	Universal
100MY L	15 kW 6000 min^-1	5,5 kW 4500 min^-1	●	ー	●	500U
100MS L			ー	●	ー		ー
100MSY L			●	●	ー
200MY L	15 kW 5000 min^-1	5,5 kW 4500 min^-1	●	ー	●	500U	1000U
200MS L			ー	●	ー		ー
200MSY L			●	●	ー		ー
300MY L	15 kW 4000 min^-1	5,5 kW 4500 min^-1	●	ー	●	500U	1000U
300MS L			ー	●	ー		ー
300MSY L			●	●	ー		ー

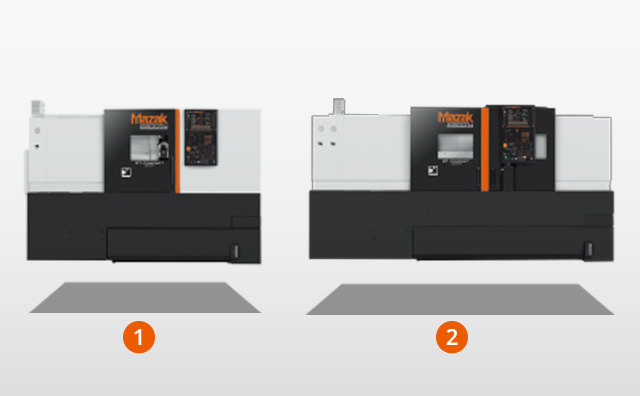

Høj produktivitet selv på begrænset plads

Maskiner med samme klasse kræver samme gulvplads

For maskiner med drejelænge 500mm kan alle maskiner fra 100-serien til 300-serien installeres på samme gulvareal: 4.39m².
For maskiner med den drejelængde 1000mm, serie 200M, 200MY, 300M, 300MY kan installeres på samme gulvareal: 5,96 m².

1: | 4.39 m² (2600 mm × 1690 mm)
2: | 5,96 m² (3385 mm × 1760 mm)

Uovertruffen driftsikkerhed med høj hastighed og høj nøjagtighed

Udstyret med MAZATROL SmoothC

Programmer kan nemt oprettes ved hjælp af enkle funktioner Med MAZATROL programmering kan selv uerfarne operatører hurtigt lave programmer. Der er en startskærm til hver proces. Fremskridt og tilgængelighed for produktion, programmering, værktøjsdata-administration, opsætning og vedligeholdelse kan administreres centralt.

Forskellige muligheder for avanceret automation

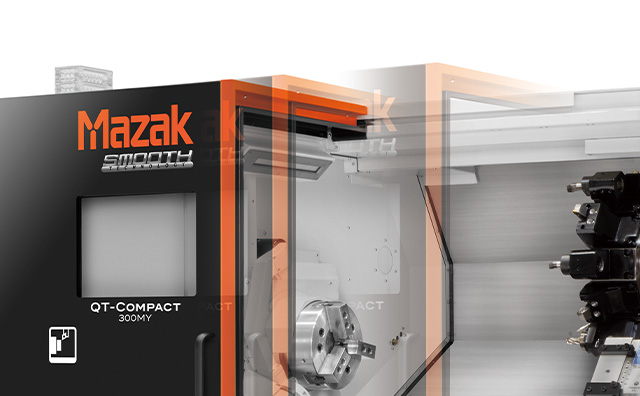

Automatisk dør

Døren understøtter 3-trins åbne/lukke-hastigheder og har en indbygget sikkerhed til at stoppe drift ved aktivering af berøringssensorer. Automatisk åbning / lukning med område sensorer er også tilgængelige.

Værktøjsopmåler

Værktøjsopstilling sker ved blot at bringe værktøjsspidsen i kontakt med værktøjsopmåleren. Hvilket automatisk registrerer værktøjet til CNC-systemet, så værktøjs-opstillingstiden reduceres betydeligt.

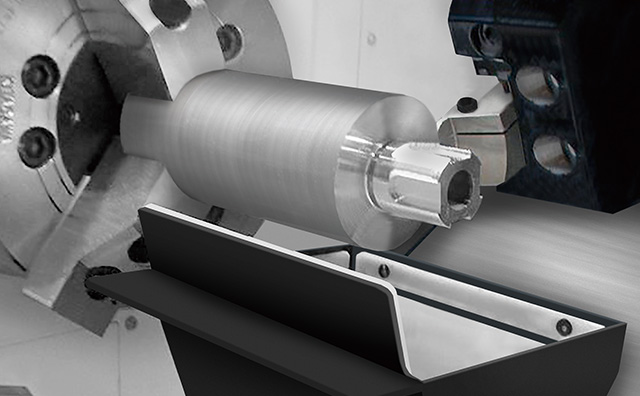

Automatisk emnegriber

Denne funktion vil automatisk udtage færdige emner, i en emnekasse uden for maskinen. Det kan kombineres med stanglader eller emnetransportbånd for at opnå et automatiseret system.

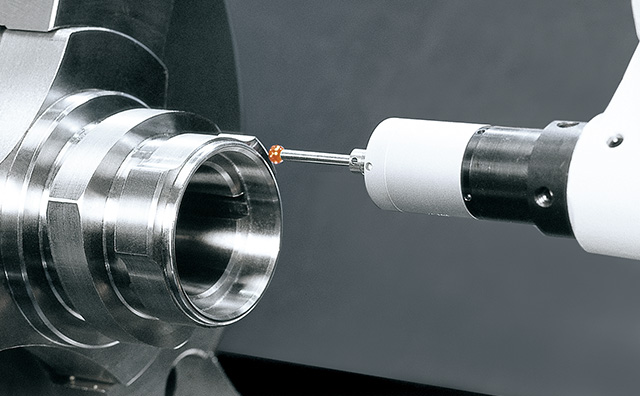

Automatisk emneopmåling

Denne funktion bruger en revolvermonteret berøringssensor til at automatisk at måle de indvendige og udvendige diametre, overflade uregelmæssigheder af det bearbejdede emne. Dette gøres for at udføre emnekorrigeringer og for at opretholde bearbejdningsnøjagtigheden under ubemandet drift.
