CNC-Drehzentren

QT-COMPACT

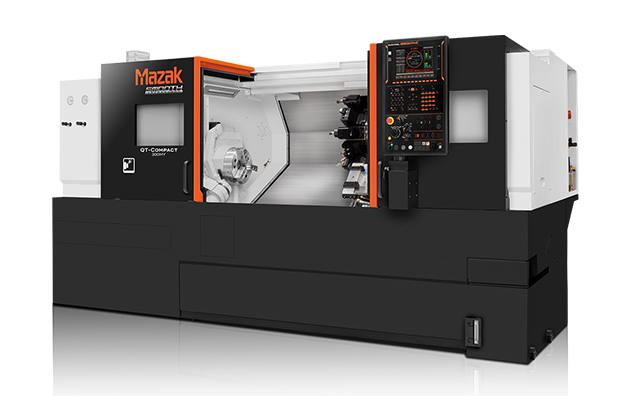

Leistungsstarkes kompaktes CNC-Drehzentrum

Hohe Kosteneffizienz und Steifigkeit

Umfangreiche Produktpalette für Ihre spezifischen Produktionsanforderungen – mit Drehfunktion, Fräsfunktion, Y-Achse und Gegenspindel

Ausgestattet mit der MAZATROL SmoothC CNC-Steuerung, die sich durch eine hervorragende Bedienbarkeit und eine Hochgeschwindigkeits- und Hochpräzisionssteuerung auszeichnet

Spannfuttergröße

Hohe Kosteneffizienz und Steifigkeit

Integrierte/r Spindel/Motor für hohe Produktivität und hohe Präzision

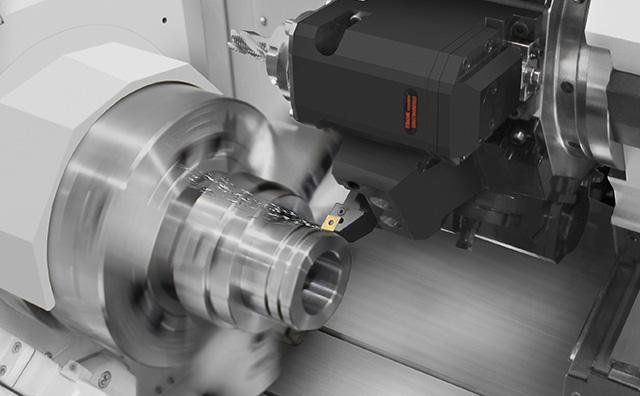

Alle Baureihen sind mit integrierten Spindeln/Motoren ausgestattet, die verschiedene Bearbeitungen wie die Schwerzerspanung von Eisenmetallen oder die Hochgeschwindigkeitsbearbeitung von Nichteisenmetallen wie Aluminium ermöglichen. Auf Zahnräder und Riemen wird verzichtet, um Vibrationen zu vermeiden und gewährleisten so eine hohe Genauigkeit.

Die Hauptspindel kann auch die C-Achse in 0,0001°-Schritten indexieren und Konturen bearbeiten.

100er, 150er Serien 6", Serie 200: 8“

Serie 300: 10”

Werkzeugrevolver mit 12 Stationen und angetriebenen Werkzeugen

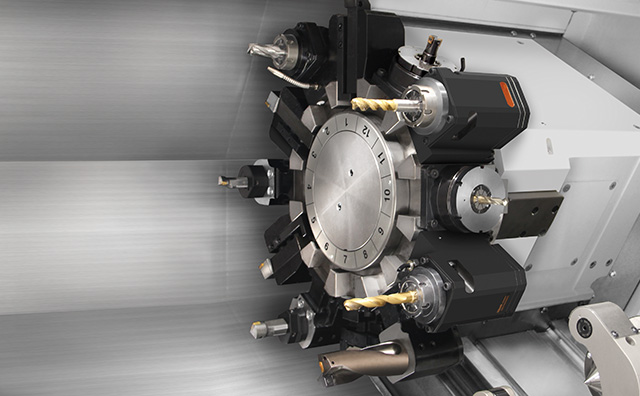

Der Werkzeugrevolver ist so konzipiert, dass die Kollisionsgefahr soweit wie möglich ausgeschlossen wird. Dank der hubfreien Revolverschaltung ist das Ein- und Ausspannen der Werkzeuge ohne jede Kollision möglich. Die Werkzeughalter sind mit vier Bolzen starr am Revolver befestigt. Optional ist auch ein Revolver mit 24 Stationen erhältlich.

Gegenspindel

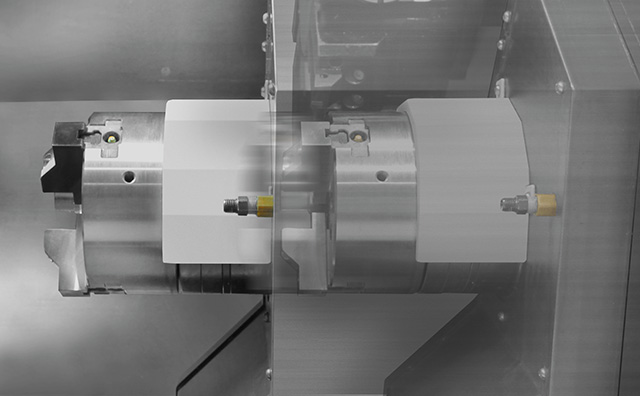

Durch die Ausrichtung beider Spindeln kann die Werkstückübergabe von der Hauptspindel an die Gegenspindel mit höchster Genauigkeit ausgeführt werden, was eine reibungslose Bearbeitung im Dauerbetrieb verspricht. 100er Serien: 5", Serie 200 / 300: 6"

Y-Achse für die Bearbeitung komplexer Formen

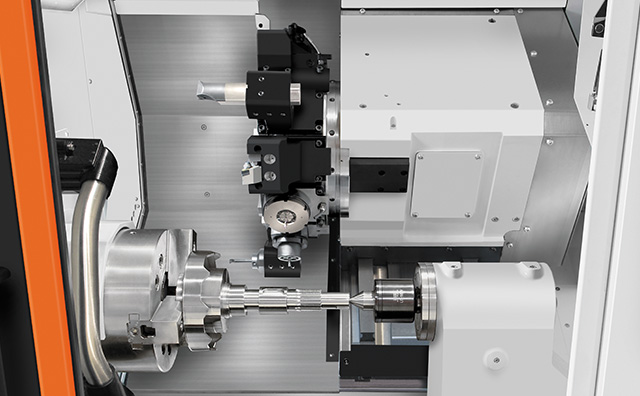

Der lange Y-Achsen-Hub sorgt für hohe Genauigkeit und
effiziente Bearbeitung von komplexen Werkstücken.
Y-Achsen-Verfahrweg: 100 (±50) mm

Umfangreiches Programm mit Fräsfunktionen in allen Baureihen

Die Maschine kann je nach Produktionsanforderung ausgewählt werden

	Spindel	Spindel für angetriebenes Werkzeug	Y-Achse	Gegenspindel	Reitstock	Universal-Ausführung
100MY L	15,0 kW 6.000 min^-1	5,5 kW 4500 min^-1	●	ー	●	500U
100MS L			ー	●	ー		ー
100MSY L			●	●	ー
200MY L	15,0 kW 5.000 min^-1	5,5 kW 4500 min^-1	●	ー	●	500U	1000U
200MS L			ー	●	ー		ー
200MSY L			●	●	ー		ー
300MY L	15,0 kW 4.000 min^-1	5,5 kW 4500 min^-1	●	ー	●	500U	1000U
300MS L			ー	●	ー		ー
300MSY L			●	●	ー		ー

Hohe Produktivität auch auf begrenztem Raum

Maschinen mit der gleichen Drehlänge benötigen die gleiche Stellfläche

Für Maschinen mit der Drehlänge 500U können alle Maschinen von der 100er bis zur 300er Serie auf der gleichen Grundfläche aufgestellt werden: 4,39m².
Für Maschinen mit der Drehlänge 1000U können die Serien 200M, 200MY, 300M, 300MY auf der gleichen Grundfläche aufgestellt werden: 5,96m².

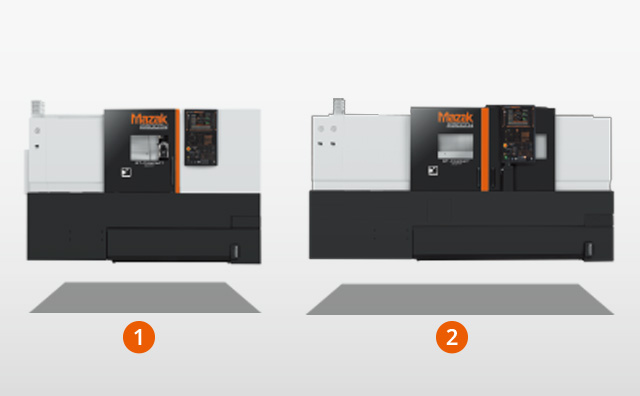

1: | 4,39m²(2.600 mm ×1.690 mm)
2: | 5,96m²(3.385 mm × 1.760 mm)

Hochgeschwindigkeits-/Hochpräzisionssteuerungen für unübertroffene Bedienerfreundlichkeit

Ausgestattet mit MAZATROL SmoothC

Programme können mittels vollständiger Tastatur ganz leicht erstellt werden. Mit der einfach zu programmierenden MAZATROL-Steuerung können auch unerfahrene Bediener schnell Programme erstellen. Für jeden Prozess gibt es einen Startbildschirm. Fortschritt und Verfügbarkeit für Produktion, Programmierung, Werkzeugdatenverwaltung, Einrichtung und Wartung können zentral verwaltet werden.

Verschiedene Optionen für erweiterte Automatisierung

Automatische Arbeitsraumtür

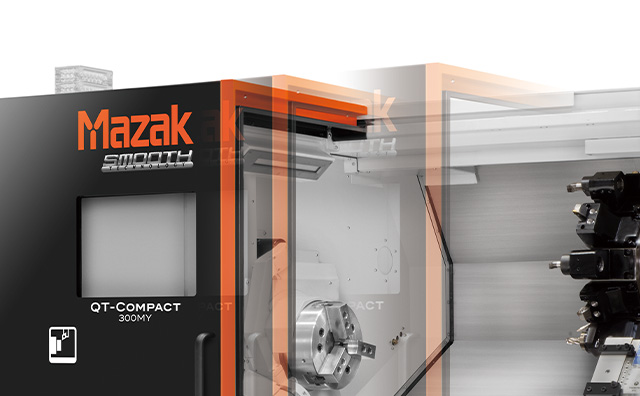

Die Tür ermöglicht 3-stufige Öffnungs-/Schließgeschwindigkeiten und verfügt über eine eingebaute Sicherheitsvorrichtung, die den Betrieb durch einen Drucksensor bei Berührung stoppt. Automatische Öffnungs- und Schließvorgänge mit Sensoren in verschiedenen Bereichen sind ebenfalls möglich.

Tool Eye

Das Einrichten des Werkzeugs erfolgt in dem die Werkzeugspitze mit dem Tool Eye in Berührung gebracht wird. Das Werkzeug wird so automatisch in der CNC-Steuerung registriert, um die Werkzeugumrüstzeit deutlich zu verkürzen.

Automatischer Teilefänger

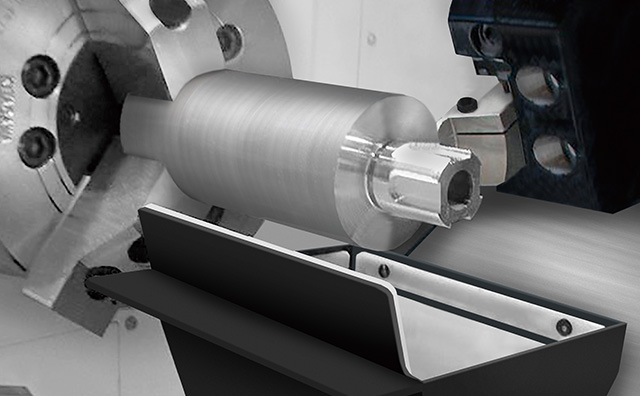

Mittels dieser Funktion werden die fertigen Werkstücke automatisch in eine Teilebox außerhalb der Maschine befördert. Der Teilefänger kann mit Stangenladern oder Werkstückabführbändern kombiniert werden, um ein automatisiertes System zu erhalten.

Automatische Werkstückmessung

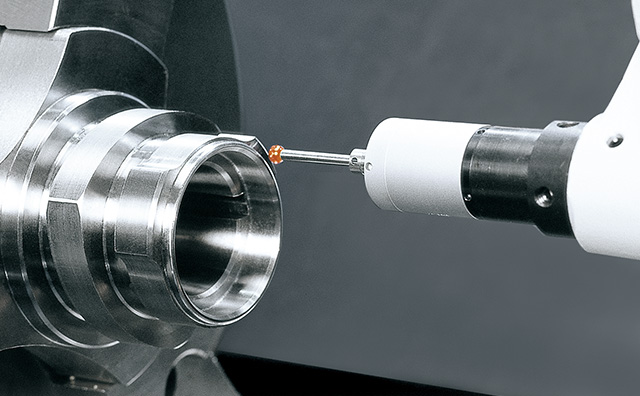

Diese Funktion verwendet einen am Revolver montierten Messtaster zum automatischen Messen von Innen- und Außendurchmesser, Unregelmäßigkeiten an der Oberfläche usw. des bearbeiteten Werkstücks, um Werkzeugkorrekturen durchzuführen und um die Bearbeitungsgenauigkeit im unbemannten Betrieb aufrechtzuerhalten.

Automatisierung für die Serienproduktion

Die QT-COMPACT L-Serie kann mit Sicherheitszäunen, Verriegelungen, Sicherheitsfunktionen für Bediener ausgestattet werden,
um hochgradige Automatisierungen mit Robotersystemen zu ermöglichen.
