Laserschneidmaschinen

FG-220

3D-Laserschneidmaschine mit Faserlaser für lange Rohre und Profilteile
  • Kontinuierliche automatische Bearbeitung von langen Rohren und Profilteilen in einer einzigen Maschine
  • Der 3D-Schneidkopf schneidet und verbindet komplexe Formen mit hoher Genauigkeit
  • Hochgeschwindigkeitsbearbeitung mit energieeffizientem Faserlaser
  • MAZAK FX CNC-Steuerung

Hochgenaues Schneiden mit 3D-Laserkopf

Schneidet und verbindet ein breites Spektrum an Materialien und komplexen Formen

Der 3D-Laserkopf bearbeitet Materialien aus verschiedenen Winkeln und Richtungen. L-, H- und I-Träger sowie U-Profile können ebenso bearbeitet werden wie runde und quadratische Rohre.

Das Schneiden von H-Trägern erfolgt mit der A- und B-Achse.
Vertikales Schneiden mittels Y-Achse
Schrägschnitt mit B-Achse sorgt für dichte Verbindung der Rohre

Schneidkopf mit Kollisionsschutz

Im unwahrscheinlichen Fall einer Kollision des Schneidkopf mit dem Material werden Schäden durch die neigbare Spitze des Schneidkopfs minimiert.

Alle Schneidverfahren in einer Maschine

Automatisches Laden von Teilen und Entladen der fertigen Werkstücke

Die Maschine in Standardausführung kann 8m langes Material sowie fertige Teile be- und entladen.
  • 1: Automatisches Be- und entladen langer Materialien von der Ladestation
  • 2: Automatisches Entladen der fertigen Teile von der Entladestation

Hohe Vorschubgeschwindigkeit reduziert die Bearbeitungszeit drastisch

 FG-220
X-Achse
100 m/min
Y-Achse36 m/min
Z-Achse30 m/min
C-Achse20.000 °/min

Hochpräzises Schneiden bei minimalen Vibrationen.

Vier Spannfutter bewegen und rotieren gleichzeitig, um Materialverformungen zu vermeiden. Verschiedene Stützen dämpfen Vibrationen und ermöglichen hochpräzises Schneiden.

Automatisches Zentrieren und Spannen von Materialien
Flacheauflage
Einspannung
Rundrohrauflage

Gewindeschneiden von langen Materialien mit derselben Maschine

Optionales Gewindeschneiden ist durch die Anbringung einer Gewindeinheit möglich. Die FG-220 kann bis zu M12 aufnehmen.

Vorzüge der Prozessintegration

Alle Prozesse vom Material bis zum fertigen Produkt, einschließlich Transport, Schneiden, Fasenschneiden und Gewindeschneiden, werden auf einer einzigen Maschine ausgeführt. Unsere Laserschneidmaschinen optimieren Produktionsprozesse und Leistung und bieten zahlreiche Vorteile, darunter die Reduzierung von Maschineneinrichtungszeiten, Produktionsdurchlaufzeiten, Lagerbeständen, der Anzahl an Maschinen, Spannvorrichtungen, Bedienern und benötigter Stellfläche – bei gleichzeitig höherer Präzision.

Verschiedene optionale Funktionen für hohe Präzision und hohe Produktivität stehen zur Verfügung

Gewindebohreinheit

Führen Sie alle Schneidprozesse vom 3D-Schneiden bis zum Gewindeschneiden an einer Maschine. Das Kernloch für ein Gewinde wird mit dem Laser vorgeschnitten und mit einem Gewinde versehen, um so die Durchlaufzeiten zu verkürzen und die Produktivität zu steigern.

Werkstückmessung

Die Materiallänge wird nach dem Laden in die Maschine automatisch gemessen, so dass die manuelle Messung der einzelnen Teile entfällt.

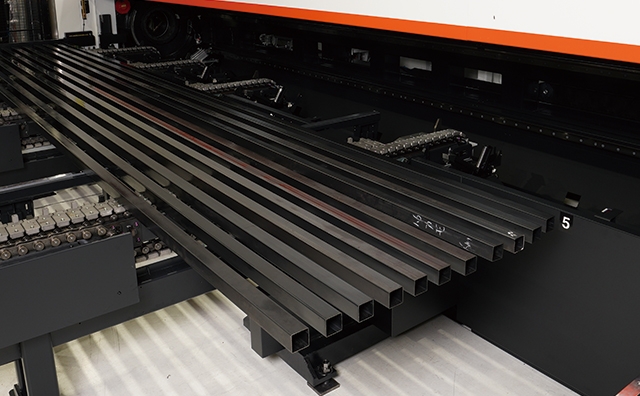

Kettenförderer

Der optionale Kettenförderer kann problemlos größere Mengen an Material (abhängig vom Durchmesser) laden für einen unterbrechungsfreien Betrieb
(Förderer mit Prismenauflage als Standardausführung)



Messtaster

Misst den Außendurchmesser von Rohren und Profilteilen und gleicht eventuellen Materialverzug automatisch aus. Dies gewährleistet eine hochgenaue Positionierung.

Handhabung von flachen Stangen

Durch die Anbringung eines speziell für das Schneiden von Flachstahl vorgesehenen Spannbacken
können Flachstahlprofile bearbeitet werden.

Transportsystem für kurzes Material

Auch kurze Materialien, die nicht von der Beladeseite geladen werden können, können von der Entladeseite geladen werden, was einen effizienten Materialeinsatz gewährleistet.

Höhere Effizienz mit hochwertigem Faserlaser

Die fortschrittliche Technologie des Faserlasers sorgt für eine höhere Produktivität und eine höhere Effizienz

Kann eine Vielzahl von Materialien bearbeiten, einschließlich hochreflektierender Materialien

Der Faserlaser ermöglicht das Hochgeschwindigkeitsschneiden von Baustahl, der mit CO2-Laserschneidmaschinen schwer zu bearbeiten ist. Er schneidet auch hochreflektierende Materialien wie Aluminium, Kupfer und Messing stabil.

Funktion Strahldurchmesser / Variabler Strahlmodus*

Die Strahlformungstechnologie passt automatisch den Durchmesser des Laserstrahls an das jeweilige Material und die Materialstärke an, wo die Energiedichte des Laserstrahls konzentriert ist. Zusammen verbessern diese Funktionen die Schnittgeschwindigkeit und die Schnittqualität für eine Vielzahl von Materialien.

  • * Nur für FG-220 verfügbar
Der Strahlendurchmesser wird für jede Dicke optimiert.

CNC-Steuerung MAZAK FX für 3D-Laserschneidmaschinen

Dieses innovative CNC-Steuerung steuert insgesamt 32 Achsen, einschließlich des Lade-/Entladesystems der 3D-Laserschneidmaschine.

FG-220

* optional
