Stroje pro zpracovávání laserem

FG-400 NEO

3D Stroj pro zpracovávání pomocí vláknového laseru pro obrábění dlouhých trubek a konstrukčních materiálů
  • Kontinuální automatické obrábění dlouhých trubek a konstrukčních materiálů se provádí na jednom stroji
  • 3D laserová hlava řeže a spojuje složité tvary s vysokou přesností
  • Vysokorychlostní řezání pomocí energeticky účinného vláknového laseru
  • CNC řízení SmoothTUBE CNC

Vysoce přesné řezání pomocí 3D laserové hlavy

Řezání a spojování širší řady materiálů a složitých tvarů

3D laserová hlava zpracovává materiály z různých úhlů a směrů. Lze zpracovávat trubkové materiály o průřezu ve tvaru L, H, I, stejně jako kulaté a hranaté trubky.

Řezání nosníku o průřezu profilu H pomocí osy A a osy B
Vertikální řezání osou Y
Kuželové řezání pomocí osy B zajišťuje těsné spojení trubek

Ochrana svazku paprsků

V nepravděpodobném případě, že by hořák narazil do materiálu, lze minimalizovat poškození díky tomu, že se špička hořáku sama nakloní.

Všechny procesy řezání na jednom stroji

Automatické nakládání materiálu a vykládání hotových dílů

Standardní model dokáže nakládat a vykládat 8 m materiálu i hotové díly.
  • 1: Automatické nakládání dlouhých materiálů z nakládací stanice
  • 2: Automatické vykládání hotových dílů z vykládací stanice

Vysokorychlostní posuv výrazně zkracuje dobu zpracování

 FG-400 NEO
Osa X
60 m/min
Osa Y36 m/min
Osa Z30 m/min
Osa C17 400 stupňů/min

Vysoce přesné řezání při minimalizaci vibrací

Čtyři sklíčidla se pohybují a otáčejí současně, aby se zabránilo deformaci materiálu. Různé podpůrné funkce potlačují vibrace a zajišťují vysokou přesnost řezání.

Automatické středění a upínání materiálů
Plochá podpěra
Pevná podpěra
Podpora kulatých trubek

Řezání vnitřního závitu na dlouhých materiálech v rámci jednoho stroje

Volitelný závitník se přidává připojením závitovací jednotky. Stroj FG-400 NEO dokáže zvládnout závity až do M16.

Výhody integrace procesů

Všechny procesy od materiálů až po hotové výrobky, včetně přepravy, řezání, srážení hran, řezání vnitřních závitů a děrování, se provádějí na jediném stroji. Naše laserové stroje, které zefektivňují výrobní proces a zvyšují výkon, nabízejí širokou řadu výhod, včetně snížení počtu nastavování strojů, zkrácení doby potřebné na realizaci výroby, snížení rozpracovaných zásob, počtu strojů, přípravků, obsluhujících pracovníků, zmenšení podlahové plochy a vyšší přesnosti.

Vyšší účinnost s vysoce kvalitním vláknovým laserem

Pokročilá technologie vláknového laseru zajišťuje vyšší produktivitu a účinnost

Možnost zpracovávání různých materiálů, včetně vysoce odrazných materiálů

Vláknový laser dokáže provádět vysokorychlostní řezání i měkké oceli, jejíž zpracovávání pomocí strojů pro laserové řezání s CO2 je obtížné. Stabilně řeže i vysoce odrazné materiály, jako je například hliník, měď a mosaz.

Funkce řízení průměru svazku paprsků / funkce režimu s proměnným paprskem*

Technologie tvarování svazku paprsků automaticky upravuje průměr svazku paprsků podle materiálu a tloušťky a řídí, kam se koncentruje hustota výkonu svazku laserových paprsků. Tyto dvě funkce společně zvyšují rychlost a kvalitu řezání široké řady materiálů.

Průměr svazku paprsků je optimalizován pro každou tloušťku.

Různé volitelné funkce pro dosahování vysoké přesnosti a produktivity

Rotační nástrojová jednotka pro řezání vnitřního závitu a tepelné vrtání

Provádějte všechny řezné procesy od 3D řezání až po řezání vnitřních závitů a tepelné vrtání na stejném stroji. Otvor pro vnitřní závit se řeže laserem a řezání závitu se provede za kratší dobu a s vyšší produktivitou.

Měření obrobku

Automaticky měří délku materiálu po jeho naložení do stroje, čímž se eliminuje ruční měření každého kusu materiálu.

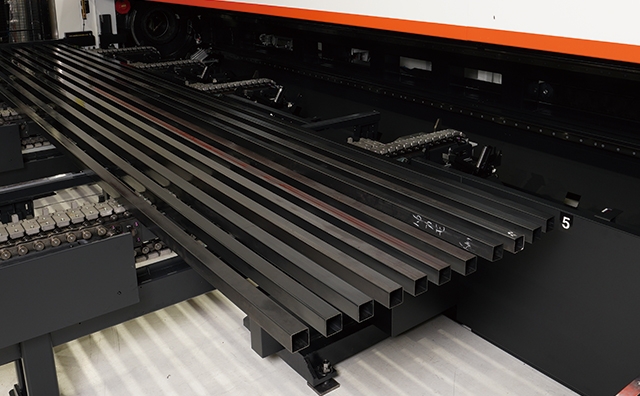

Dopravník řetězového typu

Snadné nakládání většího množství materiálu (v závislosti na průměru) pro nepřetržitý provoz.
(Dopravník typu V představuje standardní výbavu.)









Dotykový snímač

Měří vnější průměr trubek a konstrukčních materiálů, také automaticky kompenzuje deformaci materiálu, aby bylo zajištěno polohování s vysokou přesností.

Zpracovávání plochých tyčí

Po připojení čelistí určených k řezání plochých tyčí
lze zpracovávat ploché tyče.

Funkce přepravy krátkých materiálů

I krátké materiály, které nelze nakládat ze strany nakladače, lze nakládat ze strany vykladače, čímž se materiál efektivně využije.

SmoothTUBE, nový CNC systém pro zpracovávání trubek

Nové grafické uživatelské rozhraní specializované na zpracovávání trubek zajišťuje snadnější obsluhu. Dodává se s dvojitým dotykovým panelem s velkou 21,5" obrazovkou. Průběh od přípravy po zpracování se zobrazuje na jedné obrazovce. Nastavování podmínek naplánovaného provozu lze měnit a opakované zpracování lze v systému CNC provádět snadno.

SmoothTUBE
Horní monitor

Monitor a grafické menu

Monitor poskytuje přehled o stroji pomocí 3D obrázků a důležitými aktualizacemi stavu, včetně stavu dveří (otevřené/zavřené). Grafické menu podporuje obsluhu tím, že poskytuje snadný přístup k menu svazku paprsků a obsluhy stroje. Zobrazuje se také stav zpracování stroje.

SmoothTUBE
Spodní monitor

Plně podporuje zobrazení stavu zpracování.

Spodní monitor pomáhá obsluze během celého výrobního procesu. Celý proces lze efektivně sledovat pomocí nově navrženého rozhraní. Obsluha může v systému CNC snadno měnit nastavení podmínek plánovaných operací, a dokonce i opakovaně zpracovávat vybrané díly.

SmoothTUBE

FG-400 NEO

* volitelné příslušenství
