Centres d'usinage 5 axes
VTC
Centre d'usinage vertical à colonne mobile pour usinage 5 axes
- Usinage de contours de pièces complexes par usinage simultané sur 5 axes*1
- Usinage sous n'importe quel angle de surfaces verticales, horizontales et inclinées avec tête pivotante à axe B de ±110°, augmentant la productivité grâce à l'intégration des processus.
- La table de 3 500 mm × 820 mm de long permet l'usinage de pièces longues, de plusieurs pièces et peut être utilisée comme changeur de 2 palettes.*2
- 18000 min -1 broche à haut rendement pour l'usinage d'une variété de matériaux, de l'aluminium à l'acier
*1: Le VTC-800/30SR nécessite une table rotative NC en option.
*2: La table fixe en option pour VTC-800/30SDR a des dimensions différentes.
L'axe pivotant permet divers usinages

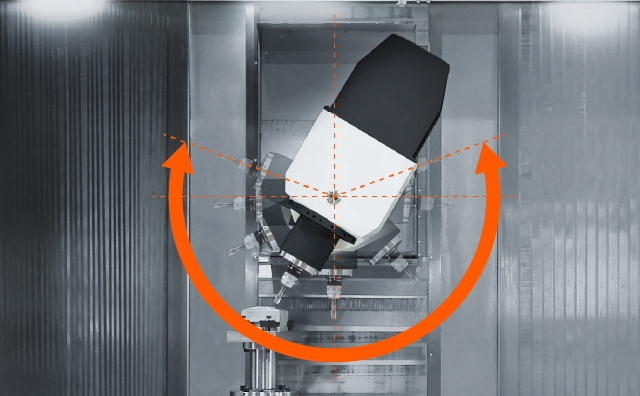

Tête pivotante sur axe B
La tête pivotante à axe B avec une plage de pivotement de 220° effectue une indexation par incréments de 0,0001° avec une came à engrenages à rouleaux sans jeu et un servomoteur.
L'accouplement indexé peut être serré tous les 5° et convient aux coupes intensives.
De plus, n’importe quel angle de surfaces verticales, horizontales et inclinées peut être usiné, améliorant ainsi la productivité grâce à l’intégration des processus.

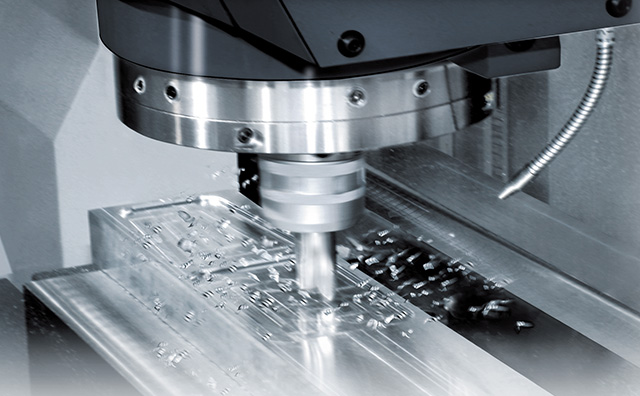

Broche haute performance pour une variété d'exigences de production
La série VTC-800/30 est équipée d'une broche à haut rendement de 18 000 min-1, 35 kW (47 CV) [50 % ED].
La broche peut être utilisée pour couper divers matériaux, notamment l'aluminium, la fonte et l'acier.
Zone de travail flexible pour une large gamme d'usinage
La course de l'axe X de 3000 mm et la course de l'axe Y de 800 mm conviennent à une variété d'options d'usinage.
Fonctionnement à grande vitesse
Le système de contrôle avancé, les servomoteurs et les guides à rouleaux maximisent la capacité de la broche haute performance et atteignent les vitesses de déplacement rapide et d'avance les plus rapides de sa catégorie. Cela réduit le temps non nécessaire à la coupe.
Vitesse de déplacement rapide (axes X, Y, Z) 50000 mm/min

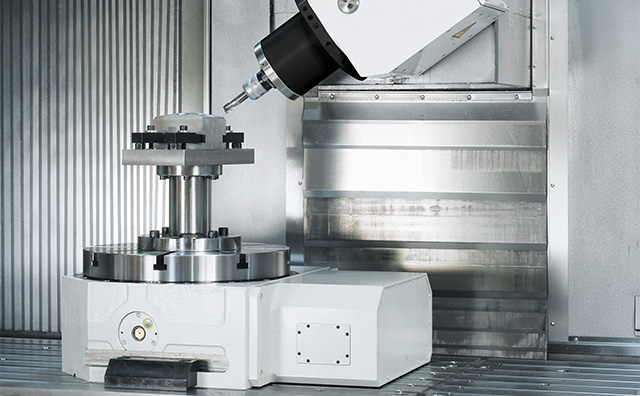

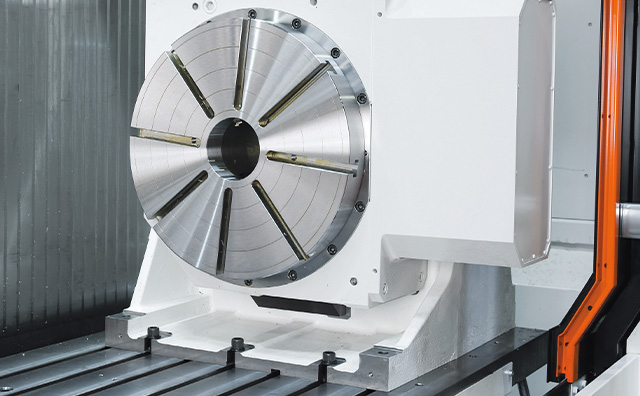

Table rotative à commande numérique (option)*
La sélection de la table rotative CN en option permet un usinage simultané sur 5 axes.
La table rotative, qui peut être placée horizontalement ou verticalement, peut également être placée de chaque côté de la table de la machine.
La même came à rouleaux que l'axe B permet l'usinage des contours.
*Compatible uniquement avec VTC-800/30SR

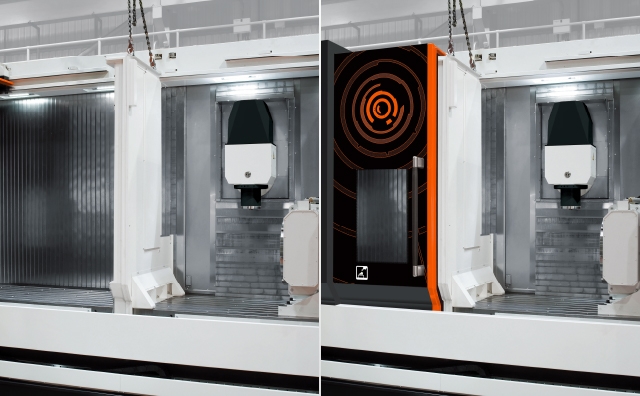

Cloison centrale amovible (option)*
En divisant la zone d'usinage avec une cloison centrale en option, un côté peut usiner tandis que l'autre côté installe la pièce suivante, augmentant ainsi la productivité.
Le montage de la table rotative NC en option des deux côtés permet un usinage à bien plus grande valeur ajoutée.
* Compatible uniquement avec VTC-800/30SR

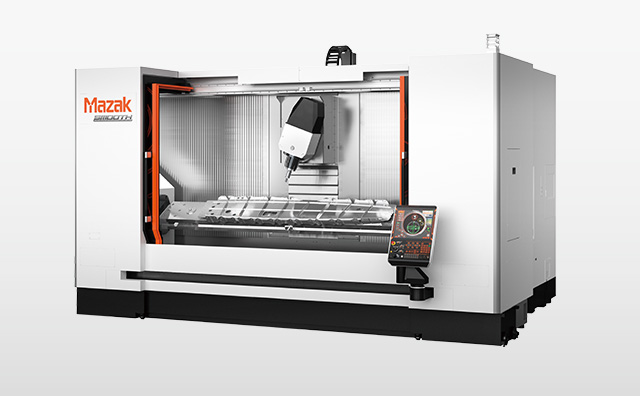

Tables rotatives synchronisées doubles*
Idéal pour l'usinage de longues pièces à 5 axes telles que des pièces d'avion
Le VTC-800/30SDR dispose de deux tables rotatives synchronisées et, en éliminant la table fixe, d'une élimination des copeaux très efficace.
Il s’agit d’une solution idéale pour l’usinage de composants aérospatiaux qui nécessitent un usinage simultané 5 axes de haute précision et des taux d’enlèvement de matière élevés.
*Compatible uniquement avec VTC-800/30SDR

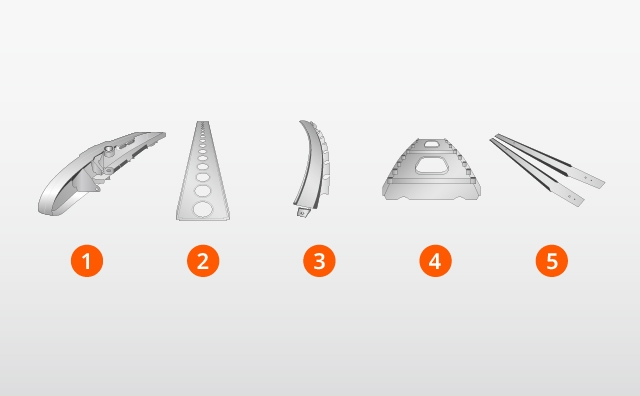

Applications

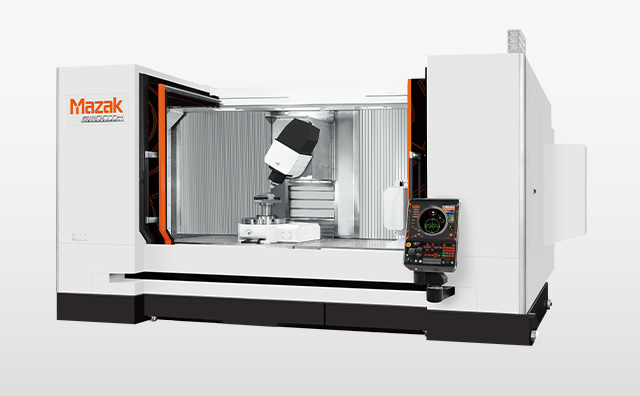

Conception ergonomique pour une utilisation pratique
Excellent accès à la table

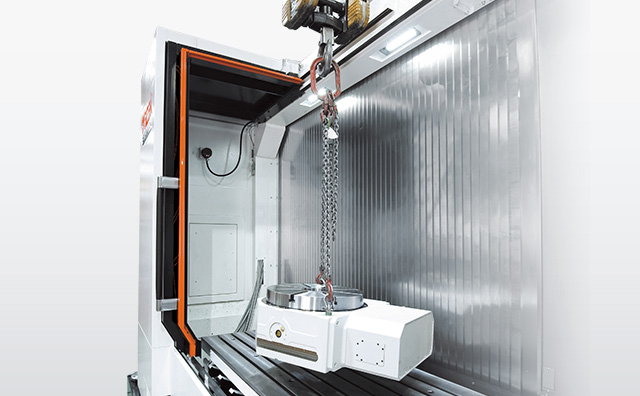

La porte est sans châssis, sans aucune poutre dans la zone du plafond. Il n'y a aucune interférence lors de l'utilisation d'un pont roulant pour l'installation des montages et le chargement/déchargement de grandes pièces.

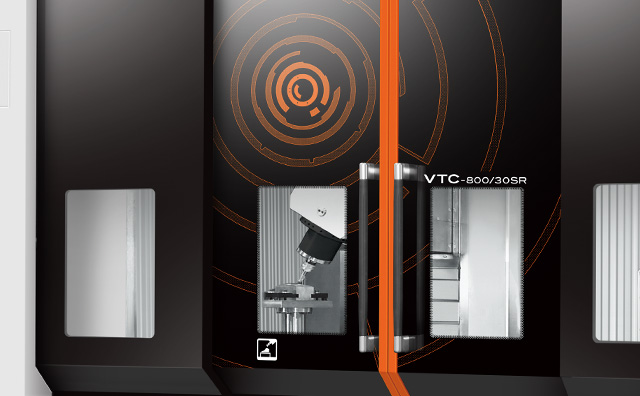

Grandes fenêtres
Les grandes fenêtres de la porte avant de série permettent à l'opérateur de surveiller facilement le processus d'usinage.

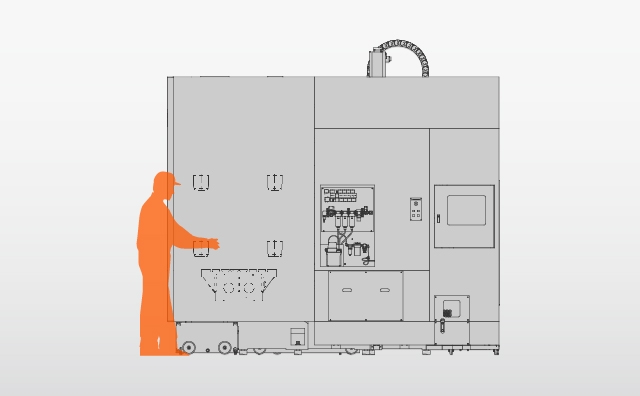

Accessibilité
La porte opérateur offre une excellente accessibilité à la table, ce qui facilite l'installation.
