| Tige d’outil (standard) | CAT No.40 |
| Vitesse max. de la broche | 15000 min-1 (tr/min) |
| Taille de la table | 2000 mm × 510 mm |
Centres d'usinage verticaux
VTC

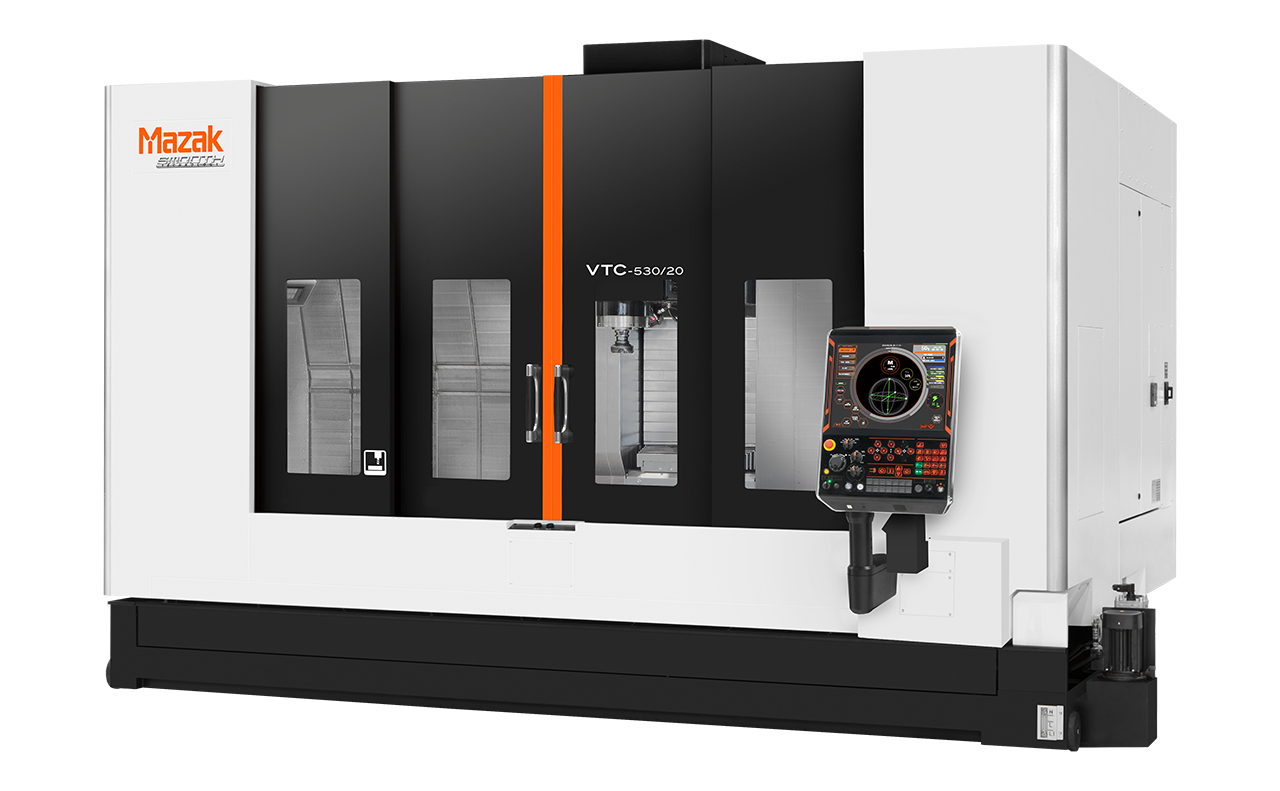

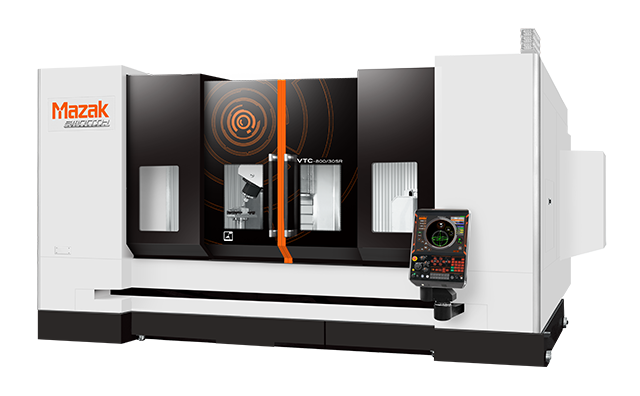

Centre d’usinage vertical à colonne mobile
- Une table fixe et un système de traverse de broche sont adoptés
- La table longue (2300 mm × 530 mm) peut être utilisée de manière flexible pour l’usinage de pièces longues, l’usinage de plusieurs pièces ou comme substitut d’un changeur de deux palettes
- Grande course sur l’axe X pour l’usinage de pièces longues dans un espace au sol réduit
Tige d’outil (standard)

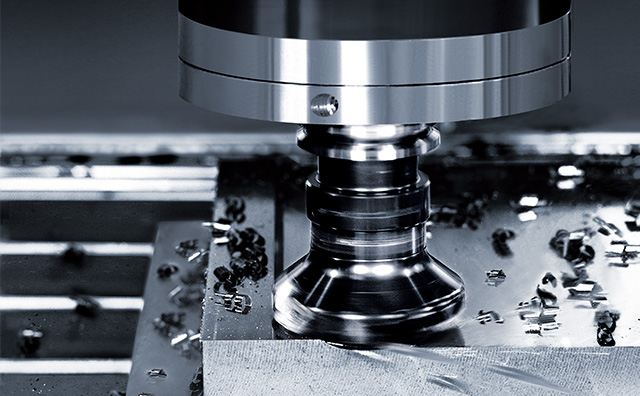

Équipé d’une broche pour un usinage stable
La broche est refroidie par la circulation d’un liquide de refroidissement dans le manchon extérieur de la broche afin de supprimer la déformation thermique et d’assurer un usinage stable. Cette broche polyvalente peut être utilisée pour une grande variété d’applications.
Le système de table fixe et de broche transversale permet une large plage d’usinage dans un petit espace au sol.

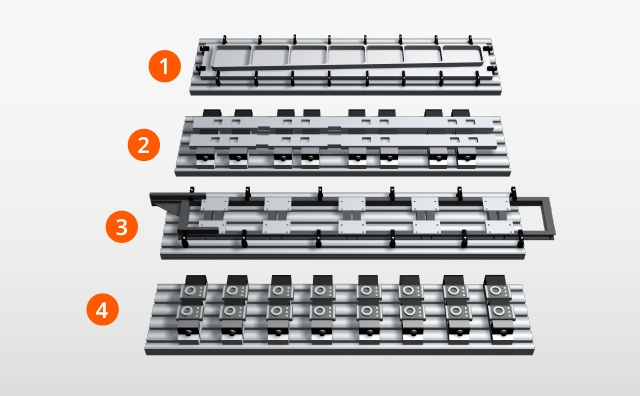

Table longue
Il n’y a pas d’équipement aux deux extrémités de la longue table, ce qui permet de libérer de l’espace pour une variété d’utilisations, y compris les pièces longues et les pièces en porte-à-faux.
- 1: Pièces grandes et longues
- 2: Plusieurs pièces à partir d’une seule pièce de matériau
- 3: Pièce en surplomb de la table
- 4: Configuration de plusieurs pièces

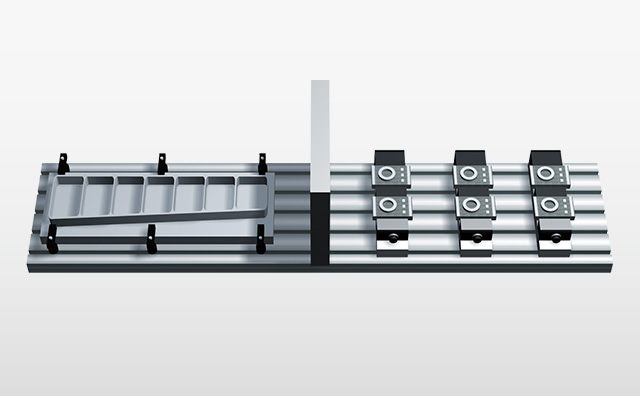

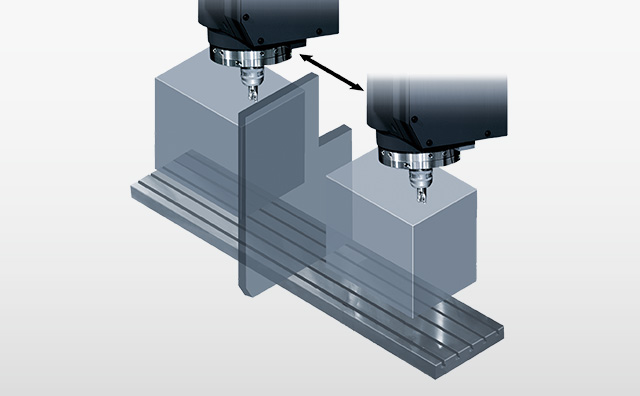

Cloison centrale (En option)
La cloison centrale en option permet d’utiliser le VTC-530/20 comme deux machines distinctes. Le réglage peut être effectué ainsi que le chargement / déchargement de la pièce d’un côté pendant que l’usinage est effectué de l’autre.
Fonctionnement de type changeur de 2 palettes
Encombrement minimal requis
Normalement, les centres d’usinage ayant une grande course en X nécessitent une grande quantité d’espace au sol car les machines ont également un grand axe Y et une grande table. La VTC-530/20 a des exigences minimales en matière d’espace au sol, même si la machine a une longue course sur l’axe X de 1950 mm.
Comparaison de l’espace au sol

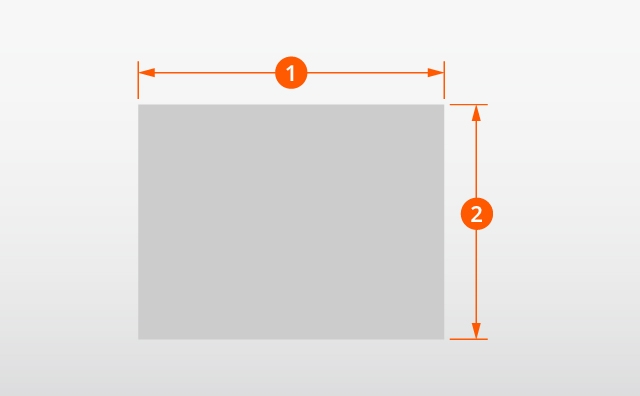

VTC-530/20
Course de l’axe X : 1950 mm, course sur l’axe Y : 530 mm
Taille de la table : 2300 mm × 530 mm
Surface au sol : 12,09 m2(1: 3980 mm × 2:3037 mm)
L’encombrement au sol requis est réduit de 50 %
- *Espace au sol pour les machines équipées de MAZATROL SmoothC

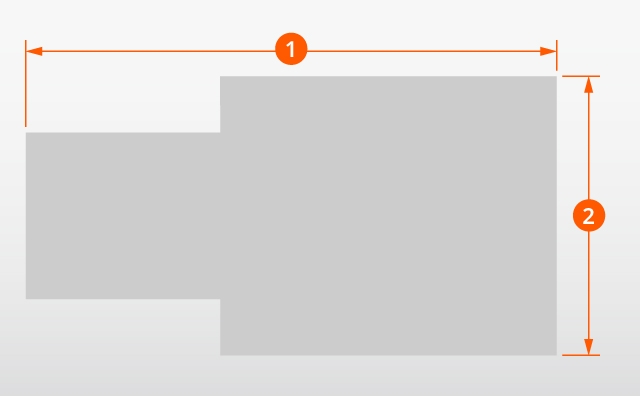

Centre d’usinage conventionnel avec grand axe X
Course de l’axe X : 2000 mm, course sur l’axe Y : 800 millimètre
Taille de la table : 2240 mm × 750 mm
Surface au sol : 24,66 m2 (1: 3980 mm × 2:3037 mm)
L’accent mis sur le design et l’ergonomie offre une facilité d’utilisation inégalée

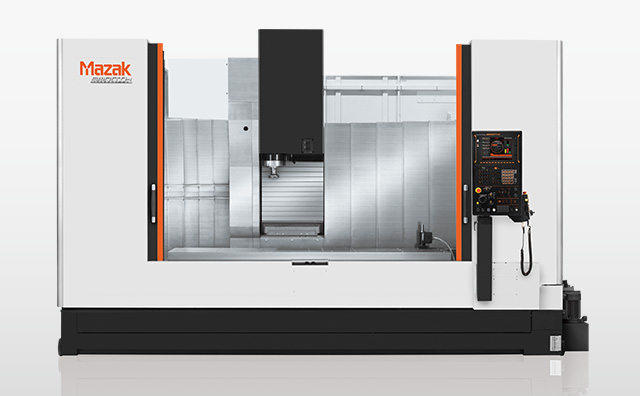

Une table fixe et un système de rotation de la broche sont adoptés.
Une bonne accessibilité à la table et de larges ouvertures permettent une utilisation confortable. La table fixe permet d’installer facilement des robots et des appareils hydrauliques.
La productivité est améliorée par le MAZATROL SmoothG et le MAZATROL SmoothC avec un fonctionnement intuitif.
MAZATROL SmoothG
MAZATROL SmoothC

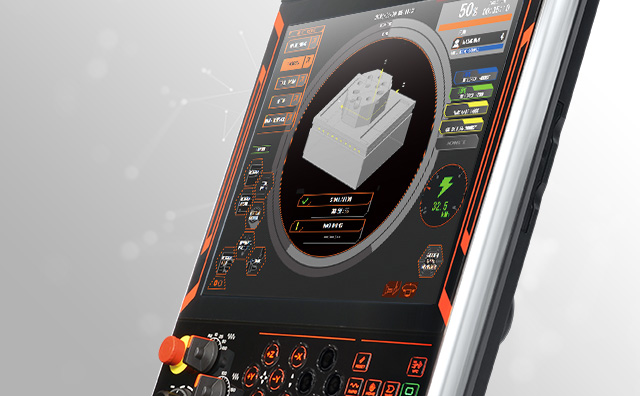

Programmation conversationnelle MAZATROL
La programmation conversationnelle MAZATROL utilise le langage conversationnel et il est facile de créer / modifier des programmes en saisissant des données sur les dessins de pièces en réponse aux questions affichées sur l’écran de fonctionnement. Même l’opérateur inexpérimenté peut rapidement créer des programmes avec des conditions de coupe déterminées automatiquement et la création automatique de trajectoires d’outils.
Cycle de fraisage des poches
Le fraisage de poche est un nouveau cycle de poche pour la programmation MAZATROL. Cette fonction maintient un angle d’engagement constant entre la fraise et le matériau pour créer une trajectoire d’outil à haut rendement, réduire la variation de charge de copeaux, prolonger la durée de vie de l’outil et permettre aux outils d’être utilisés à leur plein potentiel.

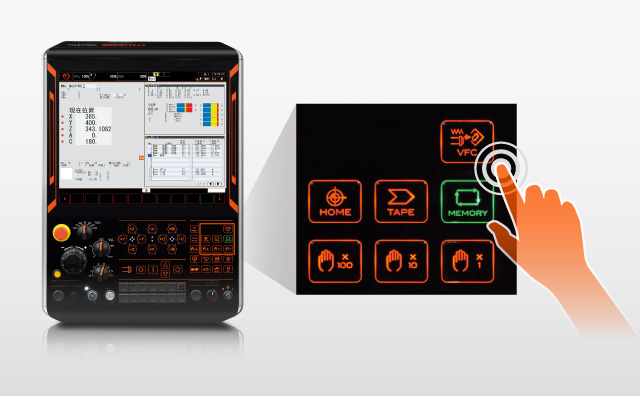

Fonction VFC
En appuyant sur la touche VFC, les conditions de coupe programmées peuvent être annulées et modifiées dans le programme d’usinage. Les nouvelles données de conditions de coupe peuvent être utilisées lors de la création d’un nouveau programme.
