| Taille du mandrin | 10″ |
| Diamètre d'usinage max. | Φ700 |
| Longueur d'usinage max. | 1574 mm / 2594 mm / 3074 mm |
Machines multitâches

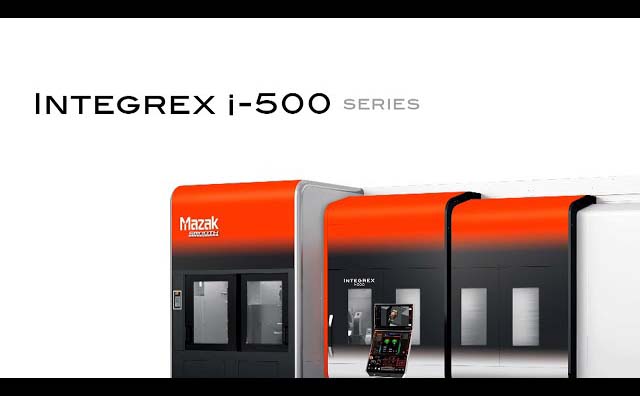

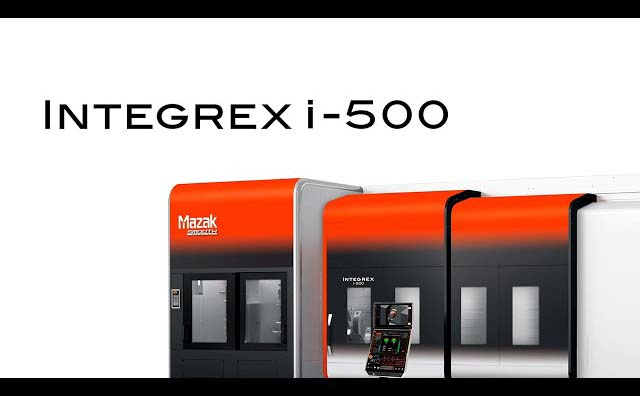

INTEGREX i-500
Machine multitâche avec une grande variété de spécifications pour répondre à toutes les exigences de production
- Facilité d'utilisation et conception compacte de la série INTEGREX i avec une grande zone d'usinage équivalente à celle de la série INTEGREX eH
- Polyvalence de performances exceptionnelle - Des processus spéciaux, tels que l'usinage d'engrenages, le taillage d'engrenages et le perçage profond avec des fraises, sont désormais intégrés sur une seule machine, permettant ainsi l'intégration des processus.
Une grande variété de spécifications pour répondre à toutes les exigences de production
Convient à une large gamme de pièces de grand diamètre et longues. Une variété de spécifications de contre-pointe, de deuxième broche et de tourelle inférieure peuvent être sélectionnées, ainsi que des broches de tournage et de fraisage. Cela permet une personnalisation optimale pour l’usinage dans toutes les industries.
Universel
1: 1500U
2: 2500U
3: 3000U
Deuxième broche
Type standard 4000 min-1
Type à haut rendement 3300 min-1
Type à haut rendement et couple élevé 2500 min-1
Contre-pointe
MT No.5 Centre intégré
Tourelle inférieure
9D (tournage/fraisage)
La broche de fraisage compacte et la grande zone d'usinage minimisent les interférences
La broche de fraisage compacte standard est 17 % plus courte en longueur totale que la broche de fraisage conventionnelle, ce qui augmente la plage d'usinage et réduit les interférences.
Course longue de l'axe Y : 430 mm
Débattement max. / Diamètre d'usinage max. : Φ 700 mm
Déplacement sur l'axe X : 845 mm
Déplacement sur l'axe Y : 430 mm
Poursuivre un usinage encore plus précis
L'axe B et l'axe C permettent un usinage de haute précision
L'axe B est équipé d'une came à engrenages à rouleaux sans jeu, et l'axe C est équipé d'un frein à disque sur toute la circonférence. L'axe B et l'axe C sont tous deux équipés en standard d'échelles hautes performances et de haute précision pour améliorer la précision du positionnement et du contournage.
Axe B : incrément d'indexation min. 0,0001° (came à engrenage à rouleaux)
Axe C : incrément d'indexation min. 0,0001° (frein à disque sur toute la circonférence)
Refroidissement standard du noyau de la vis à billes sur les axes X, Y et Z
L'huile de refroidissement à température contrôlée circule dans les noyaux de la vis à billes pour réduire la chaleur et les effets thermiques du servomoteur.
Une large gamme de broches de fraisage contribue grandement à l'amélioration de la productivité
La broche de fraisage est équipée d'une broche/moteur intégré à haut rendement et à couple élevé. En plus de la broche conique standard No.40 , des spécifications à grande vitesse et à haut rendement ainsi qu'une broche conique No.50 sont disponibles en option pour répondre aux différentes exigences d'usinage.
Broche standard n° No.40 12000 min-1
Broche à haut rendement No.40 12000 min-1 *
Broche à grande vitesse No.40 20000 min-1 *
Broche à haut rendement No.50 10000 min-1 *
* Option
4 tailles d'alésages de broche pour broche de tournage
Sélections optimales en fonction des exigences d'usinage
La broche/moteur intégré le rend idéal pour l'usinage continu des première et deuxième opérations.
Les première et deuxième broches de tournage peuvent être entièrement synchronisées, ce qui permet un usinage à grande vitesse et de haute précision de pièces minces et longues.
L'axe C (incrément d'indexation de 0,0001°*) atteint une précision d'indexation comparable à celle de l'axe rotatif sur les centres d'usinage en utilisant un frein à disque sur toute la circonférence et un détecteur magnétique.
*La spécification standard pour la deuxième broche est de 0,001°.
4000 min-1 broche standard, alésage Φ91 mm
Broche à haut rendement 3300 min-1 , alésage Φ112 mm*
Broche à haut rendement et couple élevé 2500 min-1 , alésage Φ132 mm*
Broche à haut rendement et couple élevé 2000 min-1 , alésage Φ185 mm*
* Option
Système CNC MAZATROL SmoothAi
Système CNC innovant MAZATROL pour une productivité accrue
MAZATROL SmoothAi offre une opérabilité élevée et un contrôle à grande vitesse et à haute précision, améliorant la productivité en utilisant le jumeau numérique, une simulation numérique avancée et équipée d'IA.
