Machines multitâches

« INTEGREX » est une machine multitâche qui combine les fonctions d'un centre de tournage CNC et d'un centre d'usinage, permettant un usinage de haute précision et une productivité élevée. Cet « INTEGREX » est connu comme synonyme de machines multitâches.

Taille du mandrin de 6 à 12 pouces

Nom de la série	Taille de mandrin standard	Diamètre d'usinage max.	Longueur d'usinage max.
Contrôle simultané sur 5 axes INTEGREX i-H	6" / 8"	Φ600 mm	590 mm / 850 mm
Contrôle simultané sur 5 axes INTEGREX i-H	8" à 12"	Φ670 mm	1011 mm à 2500 mm
Contrôle simultané sur 5 axes INTEGREX i-150	6″	Φ340 mm	385 mm
Contrôle simultané sur 4 axesModèle d'entrée INTEGREX j	8" à 12"	Φ500 mm	500 mm à 1165 mm

Mandrin de 10" à 18", broche de fraisage No. 40 et No. 50 sélectionnables

Nom de la série	Taille de mandrin standard	Diamètre d'usinage max.	Longueur d'usinage max.
Contrôle simultané sur 5 axes INTEGREX i-500	10″	Φ700 mm	1574 mm à 3074 mm

Nom de la série

Taille de mandrin standard

Diamètre d'usinage max.

Longueur d'usinage max.

Contrôle simultané sur 5 axes

INTEGREX i-500

10″

Φ700 mm

1574 mm à 3074 mm

Taille du mandrin de 15" à 32"

Nom de la série	Taille de mandrin standard	Diamètre d'usinage max.	Longueur d'usinage max.
Contrôle simultané sur 5 axesPour pièces longues et de grand diamètre INTEGREX e-H	15" à 32"	Φ820 mm à Φ1300 mm	1512 mm à 8219 mm

Nom de la série

Taille de mandrin standard

Diamètre d'usinage max.

Longueur d'usinage max.

Contrôle simultané sur 5 axesPour pièces longues et de grand diamètre

INTEGREX e-H

15" à 32"

Φ820 mm à Φ1300 mm

1512 mm à 8219 mm

Taille du mandrin Φ610 mm à Φ2500 mm (vertical)

Nom de la série	Tige d'outil	Diamètre d'usinage max.	Longueur d'usinage max.
Verticale Contrôle simultané sur 5 axes Pour grandes pièces INTEGREX i-V	CAT No.40 / CAT No.50	Φ730 mm à Φ1700 mm	1000 mm à 1665 mm
Double colonne Contrôle simultané sur 5 axes Pour grandes pièces INTEGREX e-V	CAT No.50	Φ1450 mm à Φ3500 mm	1600 mm à 1800 mm
Double colonne Contrôle simultané sur 5 axes Broche à vérin Usinage de trous profonds de diamètre intérieur INTEGREX e-RAMTEC	CAT No.50 / CAPT C6	Φ1250 mm à Φ2350 mm	1250 mm à 1800 mm

Nom de la série

Tige d'outil

Diamètre d'usinage max.

Longueur d'usinage max.

Verticale Contrôle simultané sur 5 axes Pour grandes pièces

INTEGREX i-V

CAT No.40 / CAT No.50

Φ730 mm à Φ1700 mm

1000 mm à 1665 mm

Double colonne Contrôle simultané sur 5 axes Pour grandes pièces

INTEGREX e-V

CAT No.50

Φ1450 mm à Φ3500 mm

1600 mm à 1800 mm

Double colonne Contrôle simultané sur 5 axes Broche à vérin Usinage de trous profonds de diamètre intérieur

INTEGREX e-RAMTEC

CAT No.50 / CAPT C6

Φ1250 mm à Φ2350 mm

1250 mm à 1800 mm

Usinage d'engrenages intégré à des machines multitâches

Nom de la série	Taille de mandrin standard	Diamètre d'usinage max.	Longueur d'usinage max.	Hauteur d'usinage max.
Intégration de l'usinage et de la mesure des engrenages INTEGREX AG	8" à 12"	Φ670 mm à Φ700 mm	1101 mm à 1529 mm	-
Φ800 mm à Φ1400 mm	Φ1050 mm à Φ2300 mm	-	1000 mm à 1684 mm

Nom de la série

Taille de mandrin standard

Diamètre d'usinage max.

Longueur d'usinage max.

Hauteur d'usinage max.

Intégration de l'usinage et de la mesure des engrenages

INTEGREX AG

8" à 12"

Φ670 mm à Φ700 mm

1101 mm à 1529 mm

Φ800 mm à Φ1400 mm

Φ1050 mm à Φ2300 mm

1000 mm à 1684 mm

Centres d'usinage 5 axes

En incluant la série « VARIAXIS », nous disposons d'une large gamme de gammes et de supports pour les systèmes d'automatisation afin de répondre aux besoins de divers clients. L'usinage multiface et le traitement complexe de surfaces courbes 3D avec contrôle simultané sur 5 axes sont possibles avec une seule configuration.

Type de table inclinable

Nom de la série	Taille de la palette	Tige d'outil	Vitesse de broche max. standard	Dimension max. de la pièce
Respectueux de l'environnement VARIAXIS i NEO	Φ700 mm × largeur 500 mm	BIG-PLUS No.40	12000 min^-1 (tr/min)	Φ850 mm × 500 mm
Respectueux de l'environnement VARIAXIS i NEO	Φ800 mm × largeur 630 mm	BIG-PLUS No.50	10000 min^-1 (tr/min)	Φ850 mm × 500 mm (Φ1000 mm × 415 mm)
Machines les plus vendues VARIAXIS i	Φ500 mm × largeur 400 mm à Φ600 mm × largeur 500 mm	BIG-PLUS No.40 / CAT No.40	12000 min^-1 (tr/min)	Φ500 mm × 350 mm à Φ850 mm × 500 mm
Machines les plus vendues VARIAXIS i	Φ1050mm × largeur 800mm	BIG-PLUS No.50 / CAT No.50	12000 min^-1 (tr/min)	Φ1250 mm × 900 mm
Modèle d'entrée de gamme compact Automatisation disponible VARIAXIS C	Φ600 mm × largeur 500 mm	BIG-PLUS No.40	12000 min^-1 (tr/min)	Φ730 mm × 450 mm
Modèle d'entrée de gamme compact VARIAXIS j	Φ500 mm × largeur 400 mm	BIG-PLUS No.40	12000 min^-1 (tr/min)	Φ500 mm × 350 mm
Contrôle simultané sur 5 axes VC-Ez X	950 mm × 360 mm (37,4" × 14,17") à 1250 mm × 492 mm (49,21" × 19,37")	CAT No.40	12000 min^-1(tr/min)	-
Production à haut mélange et à faible volume Automatisation disponible VARIAXIS i-300 AWC	Interface de serrage Support HSK-A100	BIG-PLUS No.40	12000 min^-1 (tr/min)	Φ350 mm × 315 mm

Type de broche inclinable

Nom de la série	Taille de la palette	Tige d'outil	Vitesse de broche max. standard	Dimension max. de la pièce
Broche inclinable (axe B) Verticale Pour les grandes pièces VORTEX i-V	630 mm × 630 mm	CAT No.50	10000 min^-1 (tr/min)	Φ1050 mm × 1000 mm / Φ1250 mm × 1400 mm
	800 mm × 800 mm	CAT No.50	10000 min^-1 (tr/min)	Φ1500 mm × 1500 mm / Φ1700 mm × 1600 mm
Broche inclinable (axe B) Double colonne Pour grandes pièces VORTEX e-V	800 mm × 800 mm	CAT No.50	10000 min^-1 (tr/min)	Φ1450 mm × 1600 mm / Φ1500 mm × 1655 mm
	à partir de 1000 mm × 1000 mm	CAT No.50	10000 min^-1 (tr/min)	Φ2050 mm × 1600 mm / Φ2300 mm × 1684 mm
Broche inclinable (axe B) Table fixe Pour pièces longues VTC	3500 × 820 mm	CAT No.40	18000 min^-1(tr/min)	Φ820 mm × 3690 mm
Industrie aérospatiale Broche inclinable (axe A/axe B) VORTEX II	3240 mm × 810 mm / 4000 mm × 1250 mm	CAT No.50	10000 min^-1(tr/min)	3240 mm × 810 mm × H725 mm / 4000 mm × 1480 mm × H735 mm
Usinage 5 axes à grande vitesse Broche inclinable (axe A/axe B) VORTEX HORIZONTAL PROFILER	4000 mm × 1250 mm / 4000 mm × 1600 mm	Sortie de broche 45 / 120 kW (suite de l'évaluation)	26000 min^-1 (tr/min) / 30000 min^-1 (tr/min)	4000 mm × 1600 mm × H500 mm

Fonction spécifique

Nom de la série	Taille de la palette	Tige d'outil	Vitesse de broche max. standard	Dimension max. de la pièce
Horizontal Usinage 5 axes à grande vitesse HCR	500 mm × 500 mm	BIG-PLUS No.40	12000 min^-1 (tr/min)	Φ700 mm × 643 mm
Usinage de matrices et de moules de haute précision et d'ultra-précision UD	320 mm × 320 mm	HSK-E40	45000 min^-1 (tr/min)	Φ400 mm × 300 mm

Nom de la série

Taille de la palette

Tige d'outil

Vitesse de broche max. standard

Dimension max. de la pièce

Horizontal Usinage 5 axes à grande vitesse

HCR

500 mm × 500 mm

BIG-PLUS No.40

12000 min^-1 (tr/min)

Φ700 mm × 643 mm

Usinage de matrices et de moules de haute précision et d'ultra-précision

320 mm × 320 mm

HSK-E40

45000 min^-1 (tr/min)

Φ400 mm × 300 mm

Colonne double (avec axe W)

Nom de la série	Taille de la table	Tige d'outil	Vitesse de broche max. standard	Dimension max. de la pièce
Centre d'usinage à double colonne 5 axes Tête universelle VERSATECH	3000 mm × 2100 mm à 10000 mm × 3100 mm	CAT No.50	8000 min^-1 (tr/min)	3000 mm × 2750 mm × H1750 mm à 10000 mm × 3750 mm × H1750 mm

Nom de la série

Taille de la table

Tige d'outil

Vitesse de broche max. standard

Dimension max. de la pièce

Centre d'usinage à double colonne 5 axes Tête universelle

VERSATECH

3000 mm × 2100 mm à
10000 mm × 3100 mm

CAT No.50

8000 min^-1 (tr/min)

3000 mm × 2750 mm × H1750 mm à
10000 mm × 3750 mm × H1750 mm

Centres de tournage CNC

Une grande variété de spécifications de machines - des modèles à 2 axes aux centres de tournage avec broche d'outil rotative et deuxième broche - est disponible. Il est possible de sélectionner la machine la plus adaptée en fonction de la taille du traitement. Nous fournissons des solutions de pointe pour la production de masse et les besoins de production à haut volume et à mélange élevé.

Centres de tournage CNC

Nom de la série	Taille de mandrin standard	Diamètre d'usinage max.	Longueur d'usinage max.
Machines les plus vendues QUICK TURN	6" à 21"	Φ280 mm à Φ580 mm	340 mm à 2080,5 mm
Modèle coût-performance QT-Ez	8" à 12"	410 mm (16,13")	340 mm (13,5") à 479 mm (18,94")
Modèle coût-performance QTE	6" à 10"	Φ350 mm à Φ390 mm	285 mm à 1063 mm
Centres de tournage compacts à 2 axes QT-PRIMOS	5" à 8"	Φ180 mm à Φ250 mm	200 mm à 264 mm
Tour à tourelle pour usinage intensif SLANT TURN	18" à 24"	Φ910 mm	1016 mm à 4099 mm

Centres de tournage à plat

Nom de la série	Taille de mandrin standard	Diamètre d'usinage max.	Longueur d'usinage max.
Centres de tournage plats pour coupes lourdes (taille moyenne) TURNING CENTER	12"	Φ580 mm	2080 mm / 2985 mm
Centres de tournage plats pour coupes lourdes (grandes dimensions) POWER MASTER	15"	Φ1000 mm	1012 mm
Φ840 mm	4005 mm

Nom de la série

Taille de mandrin standard

Diamètre d'usinage max.

Longueur d'usinage max.

Centres de tournage plats pour coupes lourdes (taille moyenne)

TURNING CENTER

12"

Φ580 mm

2080 mm / 2985 mm

Centres de tournage plats pour coupes lourdes (grandes dimensions)

POWER MASTER

15"

Φ1000 mm

1012 mm

Φ840 mm

4005 mm

Centres de tournage CNC avec 2 jeux de broches symétriques gauche-droite

Nom de la série	Taille de mandrin standard	Diamètre d'usinage max.	Longueur d'usinage max.
Fraisage 2 broches et 2 tourelles MULTIPLEX W	8″	Φ320 mm	180 mm
Fraisage 2 broches et 2 tourelles MULTIPLEX W	10″	Φ430 mm	225 mm
2 broches et 2 tourelles DUAL TURN 200	8″	Φ320 mm	150 mm
Fraisage 2 broches et 3 tourelles HQR NEO	8″ / 10"	Φ320 mm	860 mm
Fraisage 2 broches et tourelle supérieure et inférieure HQR	6″	Φ300 mm	620 mm
	8" à 10"	Φ344 mm	860 mm / 1325 mm

Centres de tournage CNC verticaux

Nom de la série	Taille de mandrin standard	Diamètre d'usinage max.	Longueur d'usinage max.
Centres de tournage verticaux Modèle miroir MEGA TURN	12" à Φ1500 mm	Φ500 mm à Φ1650 mm	462 mm à 900 mm

Nom de la série

Taille de mandrin standard

Diamètre d'usinage max.

Longueur d'usinage max.

Centres de tournage verticaux Modèle miroir

MEGA TURN

12" à Φ1500 mm

Φ500 mm à Φ1650 mm

462 mm à 900 mm

Centre d'usinage à tête de surfaçage et de tournage

Nom de la série	Taille de la palette	Tige d'outil	Vitesse de broche max.	Dimension max. de la pièce
Tête de manche unique tournée ORBITEC 20	630 mm (24,8")	CAPTO C8	600 min^-1 (tr/min)	Φ1050 mm × 1300 mm (Φ41,34" × 51,18")

Nom de la série

Taille de la palette

Tige d'outil

Vitesse de broche max.

Dimension max. de la pièce

Tête de manche unique tournée

ORBITEC 20

630 mm (24,8")

CAPTO C8

600 min^-1 (tr/min)

Φ1050 mm × 1300 mm (Φ41,34" × 51,18")

Tours de production de style suisse

Les tours de production de style suisse ont établi la norme pour le tournage efficace de pièces de plus petite taille nécessitant à la fois précision et productivité. La série SYNCREX de tours suisses utilise le moulage composite à amortissement élevé Mazak (HDCC) qui augmente la stabilité des machines, réduit la croissance thermique et la distorsion et aide à réduire les vibrations au point de coupe. La technologie HDCC de Mazak permet de maintenir des tolérances plus strictes, d'améliorer les finitions de surface et d'obtenir une durée de vie plus longue des outils.

Tours de production de style suisse

Nom de la série	Taille de la barre	Nombre d'axes	Nombre total d'outils standard
Production à grande vitesse de petites pièces précises SYNCREX	Φ20 mm à Φ38 mm	7 / 8 / 9	27 / 29 / 33 / 36 / 39

Nom de la série

Taille de la barre

Nombre d'axes

Nombre total d'outils standard

Production à grande vitesse de petites pièces précises

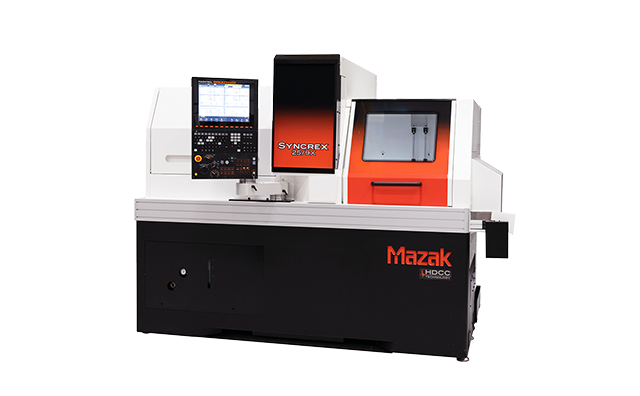

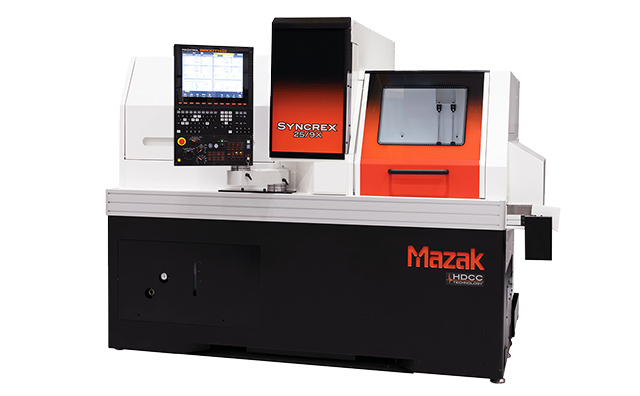

SYNCREX

Φ20 mm à Φ38 mm

7 / 8 / 9

27 / 29 / 33 / 36 / 39

Centres d'usinage verticaux

Une large gamme de spécifications, y compris la machine équipée d'une broche n° 30 pour un espace au sol compact, d'une broche n° 40 pour une coupe à grande vitesse et d'une broche n° 50 pour une coupe à couple élevé et à usage intensif. Nous proposerons la machine la plus adaptée aux besoins de production du client.

Centres d'usinage verticaux

Nom de la série	Tige d'outil	Vitesse de broche max.	Taille de la table
Machines les plus vendues VCN	CAT No.40	12000 min^-1 (tr/min)	900 mm × 460 mm / 1300 mm × 600 mm
Machines les plus vendues VCN	CAT No.50	8000 min^-1 (tr/min)	1300 mm × 550 mm / 1740 mm × 700 mm
Modèle coût-performance VC-Ez	CAT No.40	12000 min^-1(tr/min)	950 mm × 360 mm (37,4" × 14,17") à 1630 mm × 720 mm (64,17" × 28,35")
Rigidité élevée et couple élevé Coupe robuste MTV	CAT No.50	6000 min^-1 (tr/min)	1300 mm × 550 mm à 3240 mm × 810 mm
Table fixe Gain de place VTC	CAT No.40	12000 min^-1 (tr/min)	2300 mm × 530 mm
Table fixe Pièces longues Ultra haute vitesse SVC	CAT No.40	15000 min^-1 (tr/min)	3400 mm × 510 mm / 5400 mm × 510 mm
Ligne de production de masse Taille de palette 400 mm × 400 mm UN	CAT N°30	20000 min^-1 (tr/min)	Taille max. de la pièce
			Φ600 mm × 450 mm (vertical)
			Φ600 mm × 500 mm (horizontale)

Centres d'usinage à double colonne

Nom de la série	Tige d'outil	Vitesse de broche max.	Taille de la table
Double colonne Haute précision et haute productivité BT40 FJV (No.40)	CAT No.40	12000 min^-1 (tr/min)	800 mm × 460 mm / 1200 mm × 550 mm
Double colonne Haute précision et haute productivité BT50 FJV (No.50)	CAT No.50	10000 min^-1 (tr/min)	1740 mm × 750 mm à 4000 mm × 2000 mm
à double colonne Haute précision et haute productivité Usinage 5 faces FJV 5 Face	CAT No.50	10000 min^-1 (tr/min)	1740 mm × 750 mm à 4000 mm × 2000 mm
Centres d'usinage à double colonne à 5 faces Broche à couple élevé Tête d'angle FJW	CAT No.50	6000 min^-1 (tr/min)	4000 mm × 2000 mm
Centres d'usinage à double colonne à 5 faces Tête universelle Contrôle simultané sur 5 axes VERSATECH	CAT No.50	8000 min^-1 (tr/min)	3000 mm × 2750 mm × H1750 mm à 10000 × 3750 mm × H1750 mm

Centres d'usinage horizontaux

Une large gamme de séries est disponible pour répondre à vos exigences de production, de la production à haut mélange et à faible volume au traitement de pièces produites en série. En plus de l'usinage à grande vitesse et de haute précision, la série NEO améliore les performances environnementales pour obtenir un usinage plus efficace.

Centres d'usinage horizontaux

Nom de la série	Taille de la palette	Tige d'outil	Vitesse de broche max.	Dimension max. de la pièce
Respectueux de l'environnement HCN NEO	400 mm × 400 mm / 500 mm × 500 mm	BIG-PLUS No.40	12000 min^-1(tr/min)	Φ630 mm × 900 mm / Φ800 mm × 1000 mm
Respectueux de l'environnement HCN NEO	630 mm × 630 mm	CAT No.50	10000 min^-1 (tr/min)	Φ1050 mm × 1300 mm
Machines les plus vendues HCN	jusqu'à 500 mm × 500 mm	CAT No.40 / CAT No.50	10000 min^-1 (tr/min) à 12000 min^-1 (tr/min)	Φ630 mm × 900 mm à Φ900 mm × 1000 mm
Machines les plus vendues HCN	à partir de 800 mm × 800 mm	CAT No.50	10000 min^-1 (tr/min)	Φ1450 mm × 1450 mm à Φ2400 mm × 2000 mm
Matériau difficile à usiner Usinage à haut rendement MEGA	800 mm × 800 mm	CAT No.50	4000 min^-1 (tr/min)	Φ1450 mm × 1450 mm
Axe de fourreau Grandes pièces HCN-Q	1250 × 1000 mm à 1600 × 1250 mm	CAT No.50	3000 min^-1 (tr/min)	Φ2350 mm × 1800 mm à Φ3000 mm × 2400 mm
Précision ultra élevée µ	800 mm × 800 mm	CAT No.50	10000 min^-1 (tr/min)	Φ2050 mm × 1450 mm

Pour la construction de lignes de production de masse

Nom de la série	Taille de la palette	Tige d'outil	Vitesse de broche max.	Dimension max. de la pièce
Production de masse Peu encombrant FF	500 mm × 500 mm	CAT No.40	12000 min^-1 (tr/min)	Φ720 × 715 mm / Φ720 × 870 mm
Production de masse Peu encombrant FF	500 mm × 500 mm	CAT No.50	10000 min^-1 (tr/min)	Φ720 × 870 mm
Construction d'une ligne de production de masse Taille de palette 400 mm × 400 mm UN	400 mm × 400 mm	BT30	20000 min^-1 (tr/min)	Φ600 × 500 mm (horizontale)
	400 mm × 400 mm	BT30	20000 min^-1 (tr/min)	Φ600 × 450 mm (vertical)

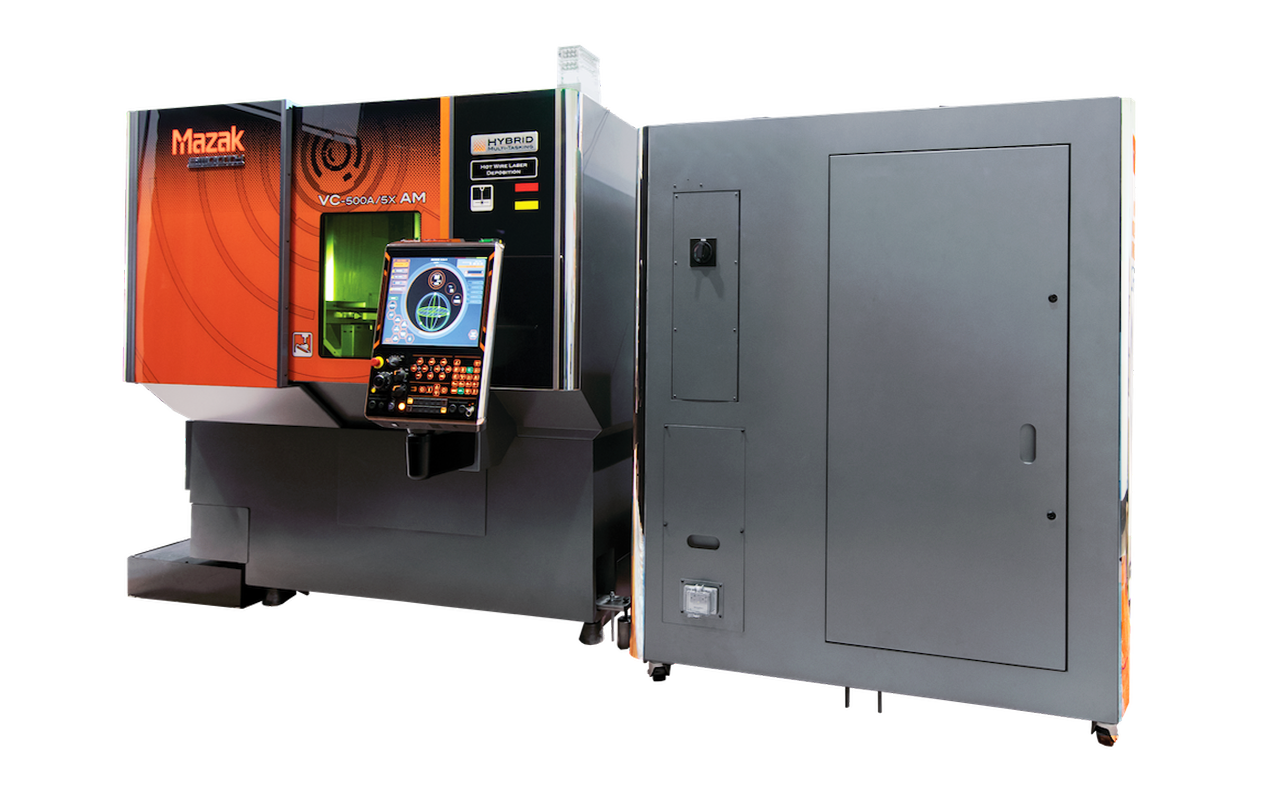

Fabrication additive (AM)

Technologie de fabrication additive (AM) avancée intégrée dans des machines multitâches et des centres d'usinage 5 axes simultanés. La série AM de Mazak transforme le processus de fabrication. Déposez un type de matériau différent sur le matériau de base pour une polyvalence accrue.

Voir les détails

Soudage par friction malaxage (FSW)

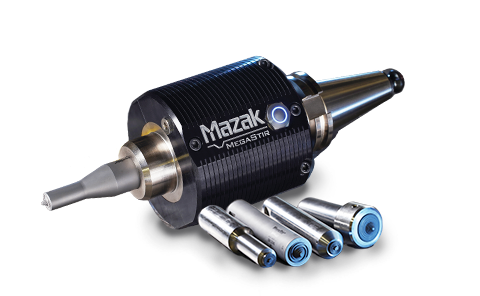

Le soudage par friction-malaxage (FSW) est un procédé d'assemblage qui utilise la chaleur de friction générée par un outil rotatif pour assembler deux plaques métalliques. Mazak a développé sa propre technologie FSW , qui a été utilisée pour apporter des contributions innovantes telles que la miniaturisation des composants EV et l'amélioration de la durabilité de l'étanchéité des voies navigables.

Voir les détails

Produits

Technologie et solutions

Smooth Oscillation Cutting

Actualités et médias

Livre blanc

Entretien et assistance MPower

Trouver votre représentant Mazak

À propos de nous

Carrières

Produits

Machines-outils

Systèmes d'automatisation

Par industrie

Machines multitâches

Taille du mandrin de 6 à 12 pouces

Mandrin de 10" à 18", broche de fraisage No. 40 et No. 50 sélectionnables

Taille du mandrin de 15" à 32"

Taille du mandrin Φ610 mm à Φ2500 mm (vertical)

Usinage d'engrenages intégré à des machines multitâches

Centres d'usinage 5 axes

Type de table inclinable

Type de broche inclinable

Fonction spécifique

Colonne double (avec axe W)

Centres de tournage CNC

Centres de tournage CNC

Centres de tournage à plat

Centres de tournage CNC avec 2 jeux de broches symétriques gauche-droite

Centres de tournage CNC verticaux

Centre d'usinage à tête de surfaçage et de tournage

Tours de production de style suisse

Tours de production de style suisse

Centres d'usinage verticaux

Centres d'usinage verticaux

Centres d'usinage à double colonne

Centres d'usinage horizontaux

Centres d'usinage horizontaux

Pour la construction de lignes de production de masse

Fabrication additive (AM)

Soudage par friction malaxage (FSW)
