| Grootte klauwplaat | 6" |
| Max. bewerkingsdiameter | Φ340 |
| Max. bewerkingslengte | 553 mm |

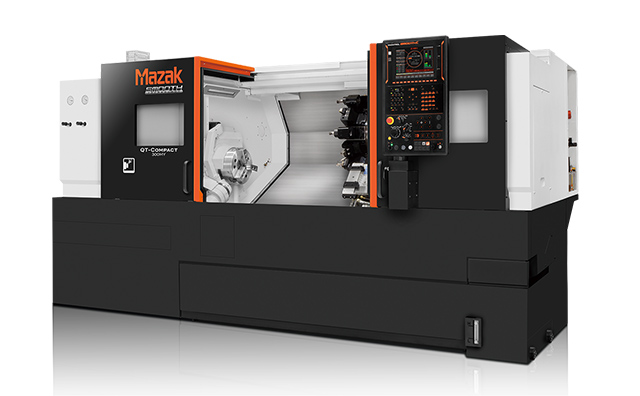

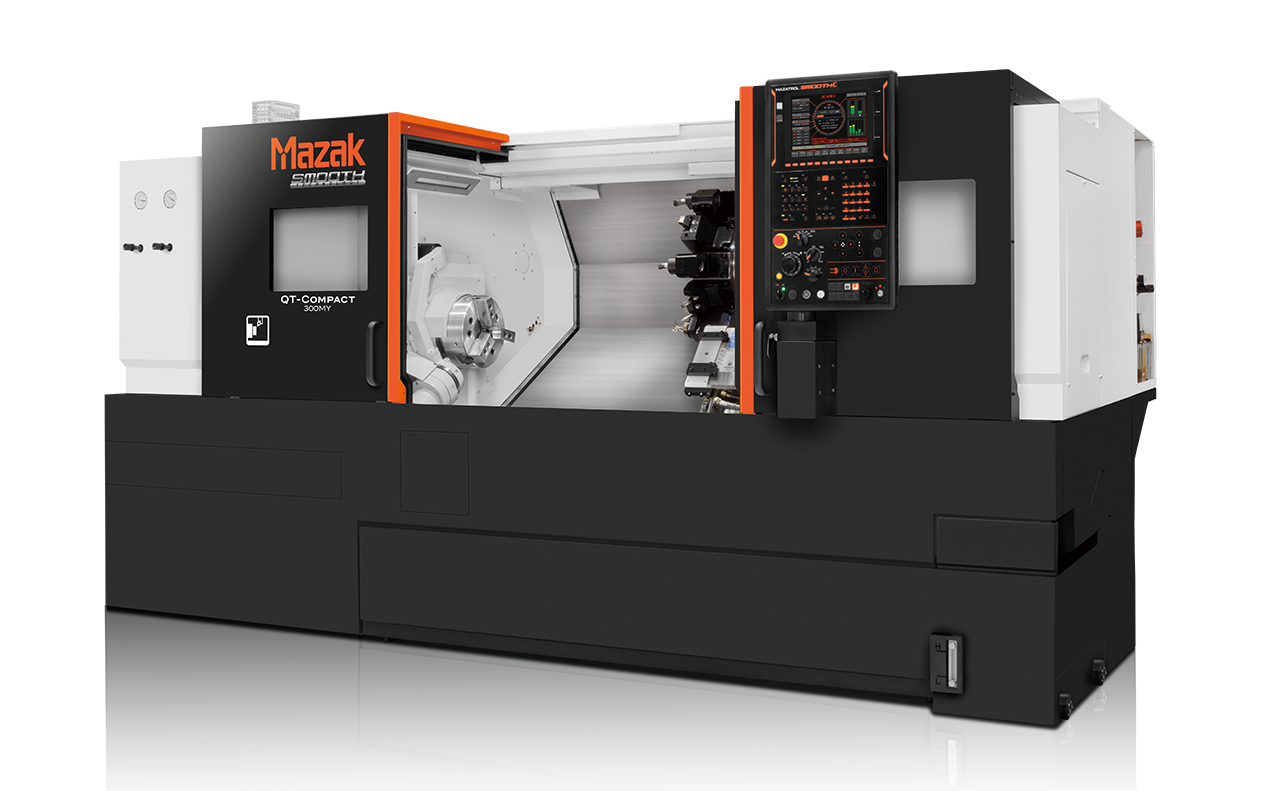

CNC-draaicentra
QT-COMPACT
Compacte CNC-draaicentra met hoge prestaties
Hoge kosteneffectiviteit en stijfheid
Uitgebreid programma voor diverse toepassingen, zoals draaien, frezen, bewerking langs Y-as en opties voor een tweede spil
Uitgerust met MAZATROL SmoothC CNC-systeem, met uitstekende bedienbaarheid en snelle, zeer nauwkeurige besturing.
Grootte klauwplaat
Hoge kosteneffectiviteit en stijfheid
Geïntegreerde spilmotor voor hoge productiviteit en hoge precisie

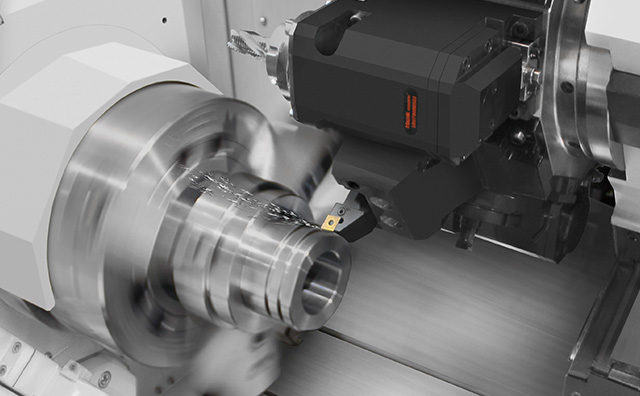

Alle series zijn uitgerust met integrale spimotoren, waardoor diverse bewerkingen mogelijk zijn, zoals zware bewerkingen van ferrometalen of bewerkingen met hoge snelheid van non-ferrometalen zoals aluminium. Tandwielen en riemen, die trillingen veroorzaken, worden niet gebruikt om een hoge nauwkeurigheid te garanderen.
De hoofdspil kan ook C-as indexeren in stappen van minimaal 0,0001° en contouren maken.
100-serie: 6”, 200-serie: 8"
300-serie: 10”

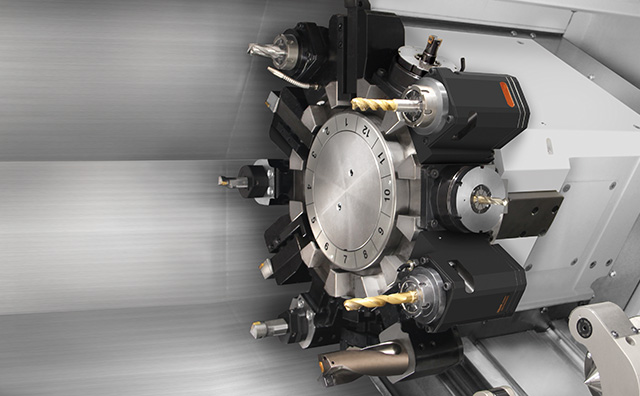

Revolverkop met 12 posities en freesfunctie
De revolverkop is ontworpen voor minimale interferentie. Door gebruik te maken van de non-lift roterende indexering kan revolverklemmen / ontklemmen met hoge snelheid zonder interferentie worden uitgevoerd. Gereedschapshouders worden met vier bouten stevig op de revolver gemonteerd. Optioneel is ook een revolver met 24 posities verkrijgbaar.

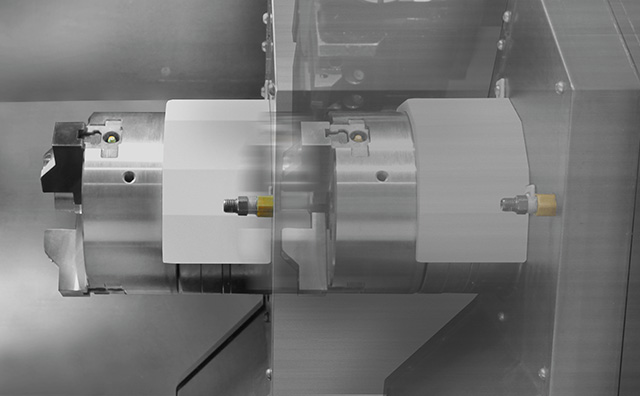

Tweede spil
Door beide spindels te oriënteren kan het werkstuk zeer nauwkeurig van de hoofdspil naar de tweede spil worden overgebracht voor continu bewerken. 100-serie: 5", 200 / 300 Series: 6”

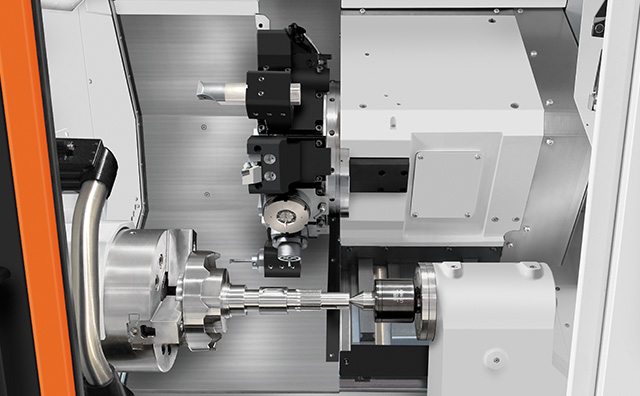

Y-as voor het bewerken van complexe vormen
De grote koers van de Y-as zorgt voor een hoge nauwkeurigheid en een hoog rendement.
Efficiënte bewerking van complexe werkstukken.
Y-as koers: 100（±50 ）mm
Uitgebreid assortiment met freesfuncties in alle series
Machine kan worden geselecteerd op basis van uw productiestijl
| Spil | Spil aangedreven gereedschapl | Y-as | Tweede spil | Losse kop | Universal | ||
|---|---|---|---|---|---|---|---|
| 100MY L | 15 kW | 5.5 kW | ● | ー | ● | 500U | |
| 100MS L | ー | ● | ー | ー | |||
| 100MSY L | ● | ● | ー | ||||
| 200MY L | 15 kW | 5.5 kW | ● | ー | ● | 500U | 1000U |
| 200MS L | ー | ● | ー | ー | |||
| 200MSY L | ● | ● | ー | ー | |||
| 300MY L | 15 kW | 5.5 kW | ● | ー | ● | 500U | 1000U |
| 300MS L | ー | ● | ー | ー | |||
| 300MSY L | ● | ● | ー | ー | |||
Hoge productiviteit, zelfs in beperkte ruimtes
Machines met dezelfde universele eisen hetzelfde vloeroppervlak
Voor machines met de universele 500U kunnen alle machines van de 100-serie tot de 300-serie worden geïnstalleerd met hetzelfde vloeroppervlak: 4.392.
Voor machines met een universele 1000U kunnen de series 200M, 200MY, 300M, 300MY geïnstalleerd worden met hetzelfde vloeroppervlak: 5.962.

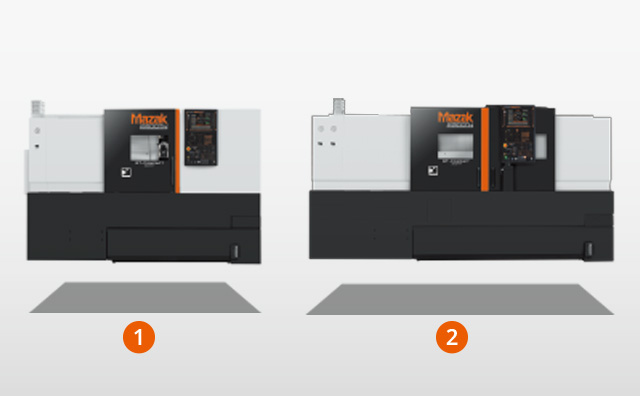

- 1: 4,39 m2(2600 mm ×1690 mm)
- 2: 5,96 m2(3385 mm × 1760 mm)
Onovertroffen bedienbaarheid met snelle/nauwkeurige besturingen
Uitgerust met MAZATROL SmoothC
Programma's kunnen eenvoudig worden gemaakt met eenvoudige toetsen. Met de programmering van MAZATROL kunnen zelfs onervaren operators snel programma's maken. Er is een beginscherm voor elk proces. De voortgang en beschikbaarheid voor productie, programmering, gereedschapsgegevensbeheer, instelling en onderhoud kunnen centraal worden beheerd.
Diverse opties voor geavanceerde automatisering

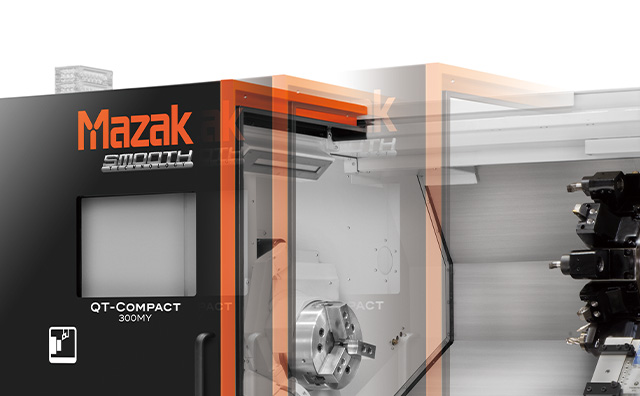

Automatische voordeur
Het ondersteunt 3-staps open/dicht-snelheden en heeft een ingebouwde beveiliging om de werking te stoppen door een druksensor. Automatisch openen/sluiten met zonesensoren is ook beschikbaar.
Meetarm
Gereedschap wordt ingesteld door simpelweg de gereedschapspunt in contact te brengen met de meetarm, dat het gereedschap automatisch registreert in het CNC-systeem, waardoor de tijd voor het instellen van gereedschap aanzienlijk wordt verkort.

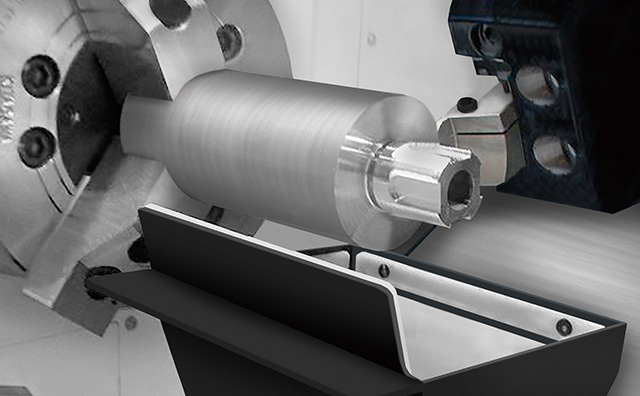

Automatische werkstukopvanger
Deze functie voert afgewerkte werkstukken automatisch af naar een onderdelenbak buiten de machine. Het kan worden gecombineerd met staafaanvoer- of werkstukafvoertransporteurs om een geautomatiseerd systeem te verkrijgen.

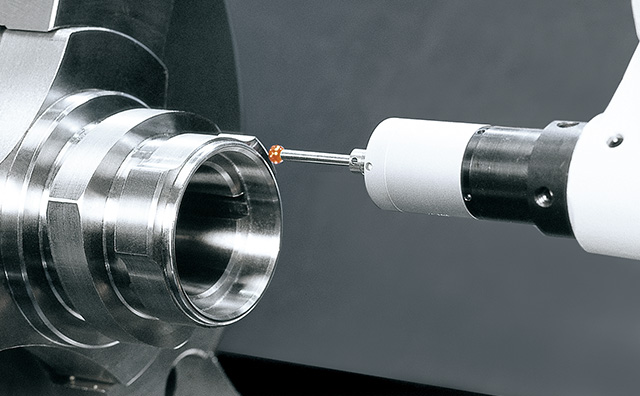

Automatische werkstukmeting
Deze functie maakt gebruik van een op de revolver gemonteerde aanraaksensor om automatisch de binnen- en buitendiameter, onregelmatigheid van het oppervlak enz. van het bewerkte werkstuk te meten, om gereedschapcorrecties uit te voeren en de bewerkingsnauwkeurigheid te handhaven tijdens onbemande bewerking.
Automatisering voor massaproductie
De QT-COMPACT L serie kan veiligheidshekken, vergrendelingen en veiligheidsfuncties voor operators toevoegen.
voor automatiseringen op hoog niveau met robotsystemen.
